万元求购少齿数(10:14)直锥副的“鸭蛋形”接触区3D模型

woodee

jxgzlyh 发表于 2019-10-13 08:36
非正交可能得用公式，图形法还没试过

我的意思是想看看，对于135.58°的轴交角，Z14的当量齿数达到170988.1804，就是说接近齿条了；轴交角再大0.005°，Z14的分度锥角就越过了90°，成了内齿轮传动。
感觉这里边有跨越极限点的突变，所以多年前当时就没有采用资料介绍的当量齿数化成平面齿轮的重合度计算方法，而是费点劲儿推导出锥齿轮重合度公式。

woodee

jxgzlyh 发表于 2019-10-6 14:55
修形后重合度大于1，理论分析应该不会有啥问题。修形后重合度小于1，没啥必要修形了。修形后重合度接近于1 ...

我就碰到重合度小于1，低速的，但声音很好的情况：

这是前几年碰到的一个实际例子，DVD光盘托架进出机构减速中的一级。
实际要求几乎静音，就是说耳朵贴上去，也只有很顺滑的驱动声。

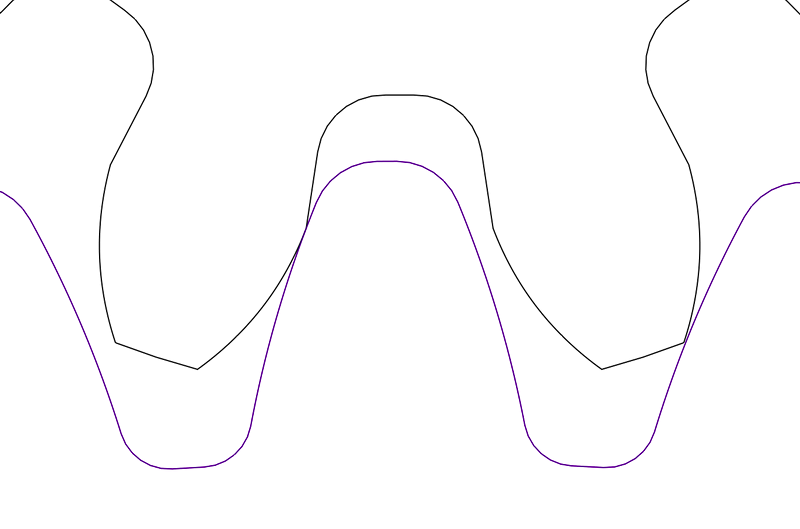

上图，从设计角度看是外行干的，小轮不但没有正变位，而且重合度明显看出小于1。
但这是他们试了好多方案后的选定结果，就是声音好。

分析看，这是碰巧把重合度不到1造成的不连续，正好用做空开一微小距离，实现了修形的效果。
因为是塑胶齿，小模数（0.5），尽管驱动力不需要多大，但此处必须考虑塑胶齿的受力变形所引起的噪音。

所以修形必须考虑实际情况，做不同的方案。

xiaodi868

woodee 发表于 2019-10-13 22:37
我就碰到重合度小于1，低速的，但声音很好的情况：

这是前几年碰到的一个实际例子，DVD光盘托架进出机 ...

这个案例可以拿来研究研究，声音小，而且他们做试验后最终选中的，虽然设计有些外行。按我的理解，差速器里用的锻造齿轮，重合度小于1，接近1，大概0.95~0.99的话我觉得影响不大，说不定会像这个案例一样，声音还比较小！

lmw1664875498

虽然不是很懂，但是看你们讨论就能懂很多，真好

woodee

xiaodi868 发表于 2019-10-13 22:56
这个案例可以拿来研究研究，声音小，而且他们做试验后最终选中的，虽然设计有些外行。按我的理解，差速器 ...

差速器齿轮能接受重合度0.95~0.96的前提，恐怕还要加上：
1. 齿顶倒圆后
2. 倒圆相对半径值较大（即倒圆半径/模数，不小于0.22）
这两个限制条件。
因为这里有接触强度的问题。

xiaodi868

woodee 发表于 2019-10-14 20:12
差速器齿轮能接受重合度0.95~0.96的前提，恐怕还要加上：
1. 齿顶倒圆后
2. 倒圆相对半径值较大（即倒 ...

嗯，我指的这个重合度是齿顶倒R角后的重合度，一般锻造都要有个R角，这样的话我认为可以，问题不大，齿廓也不用修形了，还省事！

jingshi

woodee 发表于 2019-10-11 18:14
先求准确的重合度。

这是以大端为计算基础的锥齿轮重合度公式。

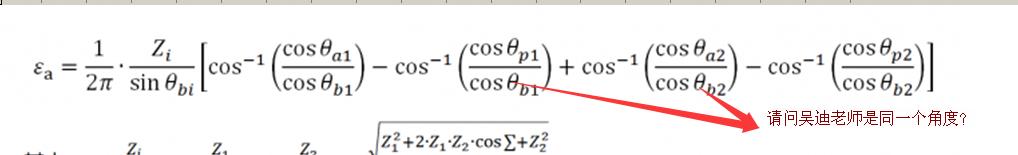

请问这公式中的θ是指同一个齿轮的锥角吗？分子分母θ值是只同一个值？

woodee

jingshi 发表于 2019-10-20 15:53
请问这公式中的θ是指同一个齿轮的锥角吗？分子分母θ值是只同一个值？

角标b1，第一个齿轮，基圆；
角标b2，第二个齿轮，基圆。

jingshi

woodee 发表于 2019-10-21 11:06
角标b1，第一个齿轮，基圆；
角标b2，第二个齿轮，基圆。

尊敬的吴迪先生，关于b1,b2可以理解；我想请教的是公式中cos(θ)的锥角θ是指计算轮的锥角？公式中的锥角θ是指计算轮的分锥角是相同的值？主要是看公式的cosθ可以简化,可以这样理解？

woodee

jingshi 发表于 2019-10-21 15:10
尊敬的吴迪先生，关于b1,b2可以理解；我想请教的是公式中cos(θ)的锥角θ是指计算轮的锥角？公式中的锥 ...

θa：顶锥角
θb：基锥角

注意：顶锥角指的是等收缩齿制的顶锥角，而不是等顶隙制或双收缩制的顶锥角。
