关于渐开线塑料齿轮设计制造方法的讨论

mrmrw

【一】ISO1328：1975
1.制定标准的基本原则
（1）ISO1328：1975是按齿轮副的制造和检验程序规定各程序的加工或安装误差；而不是从齿轮传动使用条件来规定齿轮的使用误差，也不是按使用条件来直接规定齿轮的加工误差。
（2）以单项误差为基础，对切向综合误差和一齿切向综合误差的公差数值，仅列出了有待验证的公差关系式。
（3）齿轮各项公差与主要几何参数有关。ISO1328：1975是以德国DIN3960~3967为基础，并按照一定公差单位分别规定各项公差。
（4）标准分别规定公差制和配合制。在配合制中采用基中心距制。按齿距偏差的14种倍数（+1fpt~-50fpt）决定齿厚的极限偏差。
（5）不区分直齿与斜齿轮。
（6）规定齿轮副的切向综合误差。
2.适用范围
  标准没有明确规定适用范围，只是在公差数值和公差曲线图中规定了模数1~40mm，分度圆直径到4000mm，齿宽到160mm范围内的公差数值。
3.精度制
（1）对齿轮和齿轮副规定了12个精度等级。编制标准的基础为5级。并将精度分为三组，同一组公差组的要保持相同的精度等级。
（2）齿轮精度的标注方法是用数字及其后面的两个表示齿厚上下偏差的代号标注。
（3）在配合制中，采用基准中心制并规定了14种不同的齿厚极限偏差代号。齿轮侧隙由设计者根据使用要求和工况条件计算确定，即不规定侧隙种类。
【二】ISO1328：1997
1.制定原则
（1）仅对未经装配的单个齿轮的精度制作出规定。
（2）将有关齿轮检验的方法方面的叙述和意见，作为技术报告分册发布，组成一个由标准和技术报告的成套体系供各方使用。
（3）使用标准的各方，都应数系技术报告中所叙述的检验方法和步骤。
（4）以单项偏差为基础，强调切向综合偏差不是必须检验的项目。
（5）涉及应由设计人员规定的偏差（如齿厚偏差），不做规定。
（6）明确齿廓、螺旋线的计值范围。
（7）不区分直齿与斜齿轮。
2.扩大适用范围
标准没有明确规定适用范围，而在公差数表中给出了模数m：0.5~70mm，分度圆直径d：5~10000mm，齿宽b：4~1000mm范围内的公差和极限偏差值（F”i，f”i为m：0.2~10mm，d：5~1000mm时的值）。
给出了齿廓、螺旋线的形状偏差和斜率偏差，但是不是必须检测项目。
3.精度制
（1）精度0~12共13个精度等级。
（2）不规定公差组。
（3）不规定精度等级在图样上的标注方法。
（4）强调客观评价和协商一致的原则。

mrmrw

关于基本齿廓的规定
标准规定的齿廓没有考虑内齿齿高可能进行的修正，所以内齿针对不同的情况应分别计算。
——摘自张民安主编《圆柱齿轮精度》

mrmrw

关于齿轮精度
定义：齿轮精度是用制造公差加以区别的齿轮制造精确程度。
0~2级除了个别单位能制造外，一般企业难以做到。所以这类精度等级属于有待发展的精度等级；
3~5级称为高精度等级；
6~9称为中等精度等级；
10~12称为低精度等级。
这是ISO1328——九十年代精度标准的精度等级的一个常用的划分方法。

mrmrw

齿轮精度等级的选用主要由两种方法：
1 计算法
（1）已知传动链末端元件传动精度要求，则可以按照传动链误差传递规律，分配各级齿轮副的传动精度要求，确定齿轮的精度等级。
（2）根据传动装置所允许的机械振动，用“机械动力学”和“机械振动学”的理论在确定装置的动态特性过程中确定齿轮的精度要求。
（3）根据齿轮的承载能力要求，适当调整齿轮精度的要求。
2 经验法
  参考某种成熟的样板或样机确定齿轮的精度，多采用表格法参考。
**********************************
摘自张民安《圆柱齿轮精度》
问题：不知道谁对第一种方法比较精通？

mrmrw

终于国内的手册中出现塑料齿轮的介绍了。
化工版第5版第10章中是塑料齿轮的设计资料，希望对同行有所帮助。
**********************
这是国内手册迈出的一大步，祝贺一下！

niuershiye

到目前，老美 塑料齿轮共计发布以下标准 ：

AGMA
Catalog of Technical Publications
2000 -- 2007
TABLE OF CONTENTS

Plastics Gears

AGMA 909--A06 Specifications for Molded Plastic Gears

AGMA 920--A01 Materials for Plastic Gears

ANSI/AGMA 1006--A97 Tooth Proportions for Plastic Gears
ANSI/AGMA 1106--A97 Tooth Proportions for Plastic Gears

（1006 —1106 ，一个英制， 一个公制 ）

=================
都可以在本版块找到 。

mrmrw

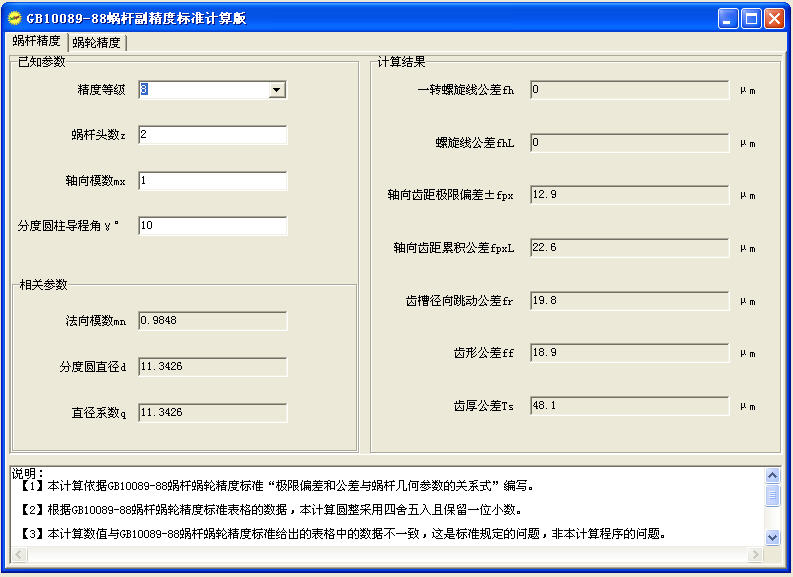

关于蜗轮蜗杆精度标准GB10089-88的问题
GB10089-88蜗轮蜗杆精度标准给出的精度计算公式和给出的表格数值计算不一致，请问有人知道为什么吗？
为了验证，我自己编了一个小程序，主要是为了验证精度计算公式计算值和表格的差异情况。贴个图看看吧，有感兴趣的同仁可以讨论一下！

admin

原帖由 mrmrw 于 2008-8-12 16:14 发表


登录/注册后可看大图

关于蜗轮蜗杆精度标准GB10089-88的问题
GB10089-88蜗轮蜗杆精度标准给出的精度计算公式和给出的表格数值计算不一致，请问有人知道为什么吗？
为了验证，我自己编了一个小程序，主要是为了验证精度计算公式计算值和 ...

只有图片，没有程序？

niuershiye

原帖由 mrmrw 于 2008-8-12 16:14 发表


登录/注册后可看大图

关于蜗轮蜗杆精度标准GB10089-88的问题
GB10089-88蜗轮蜗杆精度标准给出的精度计算公式和给出的表格数值计算不一致，请问有人知道为什么吗？
为了验证，我自己编了一个小程序，主要是为了验证精度计算公式计算值和 ...

不用讨论了， 就是不一样 ！

ISO1328-1（& -2）, 用公式计算与表格一致， 是这个标准的特点之一 。

mrmrw

程序没有打包，发上来大家也不能用。等我把查表的数据也做成软件后可以上传的。
