关于渐开线塑料齿轮设计制造方法的讨论

mrmrw · 发表于 2008-8-22 17:27

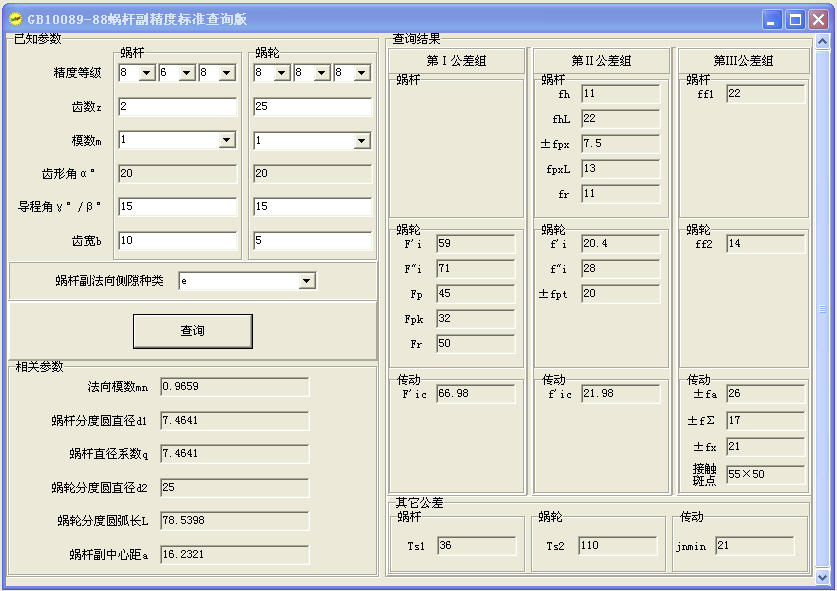

为了验证GB10089-88蜗轮蜗杆精度标准，自己写了一个精度查询程序，以便于和计算的程序做对比，贴个图出来给大家看看，请高手们指点一下。

这个程序是根据标准的表格编写的，所有数据是采用数据库查询获得。

最想知道的这些数据是怎么来的，请高手们指点一下！

ahxinny · 发表于 2008-8-23 20:03

说的构详细了，但是能用到的有多少？

不过，确实够辛苦了，鼓励一下吧。论坛就是希望大家的各种见解、分析传上来，这样才能进步。

zeyuanw · 发表于 2008-8-27 19:21

本人正在从事以上设计工作,看了很多的书,下栽了许多资料.试了好几次,心里多不踏实,为此上网求教,请高手指点.不胜感谢!
本人Email: wmymw@online.sh.cn

mackwei · 发表于 2008-9-4 08:21

原帖由 mrmrw 于 2007-4-21 15:12 发表

 登录/注册后可看大图

1塑料齿轮一般不考虑出模斜度，一般齿轮的齿厚是不大的，如果加入出模斜度将对齿形造成很大的影响！
2 在设计过程中，齿轮一般都是设计理论齿形，不包括收缩问题，只有在模具设计时才考虑收缩问题。
实体零件的渐开 ...

在PROE中做实际齿形有什么难度啊？应该没什么问题，不就是用渐开线函数做齿形吗？

mrmrw · 发表于 2008-9-7 11:26

你用ProE绘制一个变位齿形看看，如果齿轮就一条渐开线就搞定了那还有难度吗？

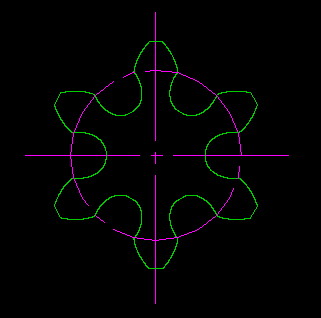

你看看我的头像，是6齿的，你能处理过渡曲线吗？
除非你在ProE上二次开发齿轮专用模块，否则精确绘制齿形是非常难的

freefreemen · 发表于 2008-9-8 16:29

6个齿对6个齿啮合时的齿形,过渡曲线不参加啮合,没必要这么精确的,多去掉一点，只要不碰到就行了。

lwg · 发表于 2008-9-11 19:36

那位大师能帮我设计一个齿轮箱，我的电邮是busuang@tom.com谢谢

阿懵 · 发表于 2008-9-16 11:15

真的很长见识！！谢谢！！不顶你死不瞑目！！！！呵呵呵呵！！！！

mrmrw · 发表于 2008-9-18 14:34

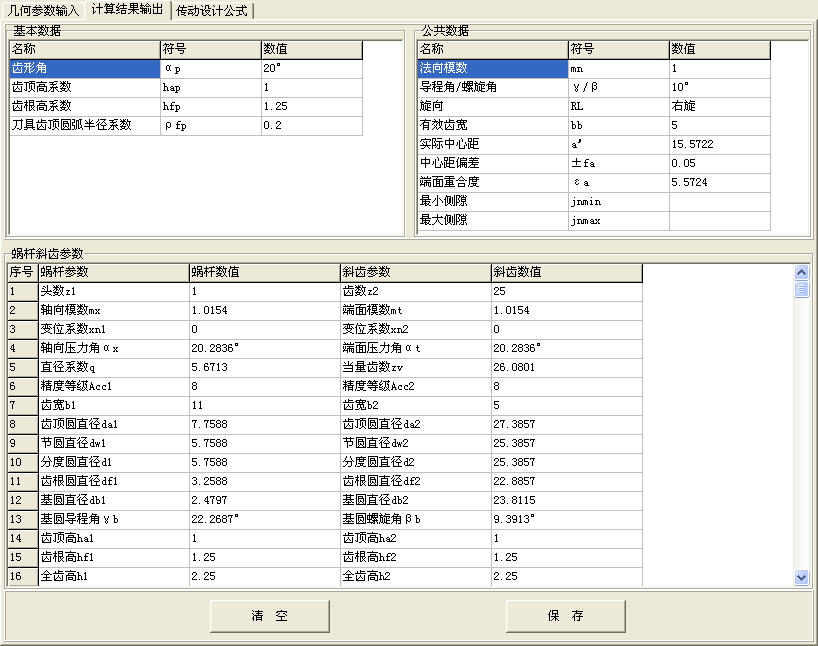

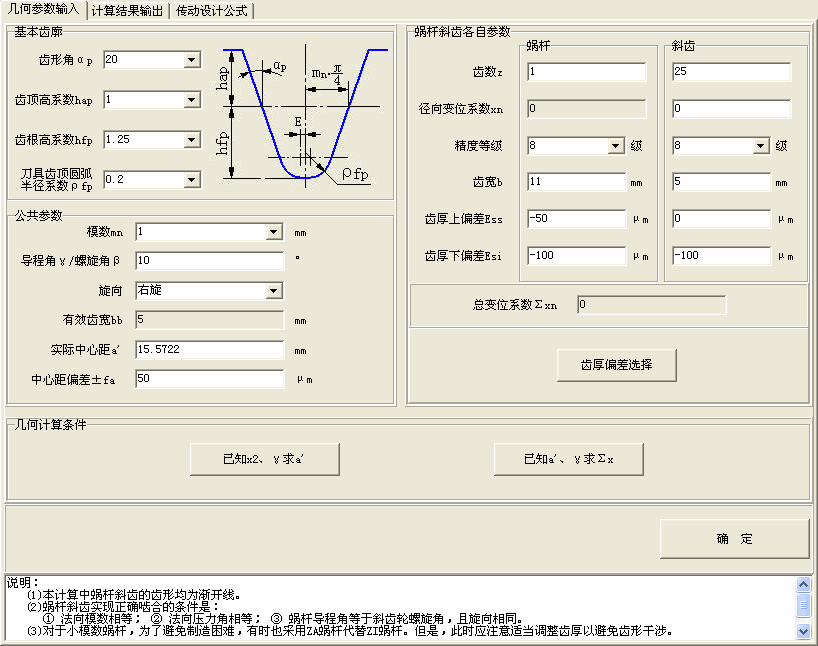

渐开线蜗杆与斜齿轮的设计在塑料齿轮设计中经常有用到
为方便计算，自己搞了一个小计算程序实现几何参数的自动计算，
给个贴图大家批批
***********************

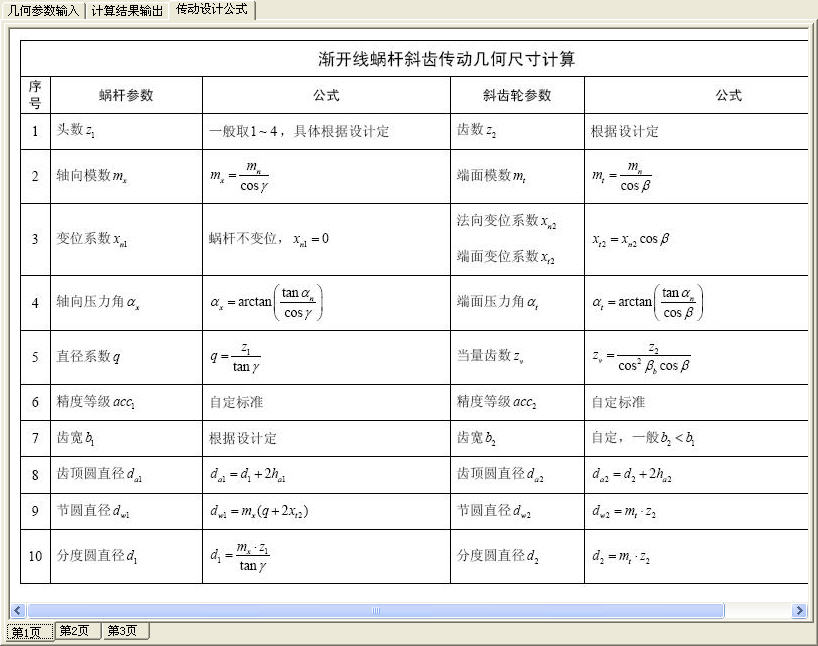

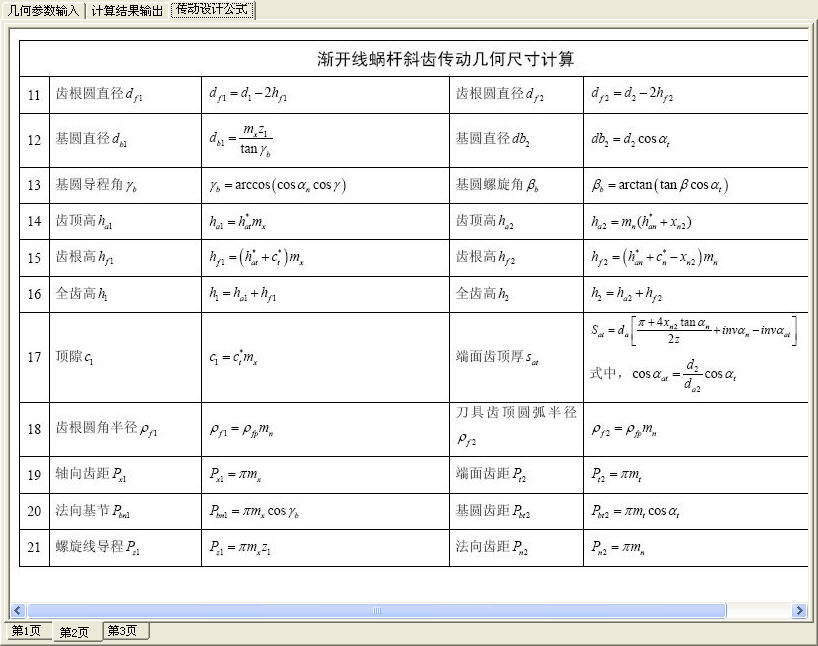

后三页图是计算公式，是自己整理的，大家看看有没有什么问题？
还有就是侧隙的计算没有找到相关的计算公式，因此没有计算。

[ 本帖最后由 mrmrw 于 2008-9-18 14:41 编辑 ]

wxd2006 · 发表于 2008-9-28 21:55

楼主太厉害了，看来要做好一件事就得多下一番苦功夫，学习了:L
