关于渐开线塑料齿轮设计制造方法的讨论

mrmrw · 发表于 2008-4-16 15:29

直齿能与斜齿啮合吗？？
**************************
最近在看交错轴斜齿轮的设计资料，看到直齿能与斜齿实现正确啮合，只要轴交角Σ=β1就可以实现了正确啮合。
这一点在齿轮啮合仪的测量中就具有很现实的意义了：采用标准直齿与斜齿轮啮合是可以检测出齿轮的精度指标的。只不过两个相交一个角度就可以了。
××××××××××
请高手指点一下，这种说法是否正确那？

[ 本帖最后由 mrmrw 于 2008-4-16 15:56 编辑 ]

mrmrw · 发表于 2008-4-26 17:14

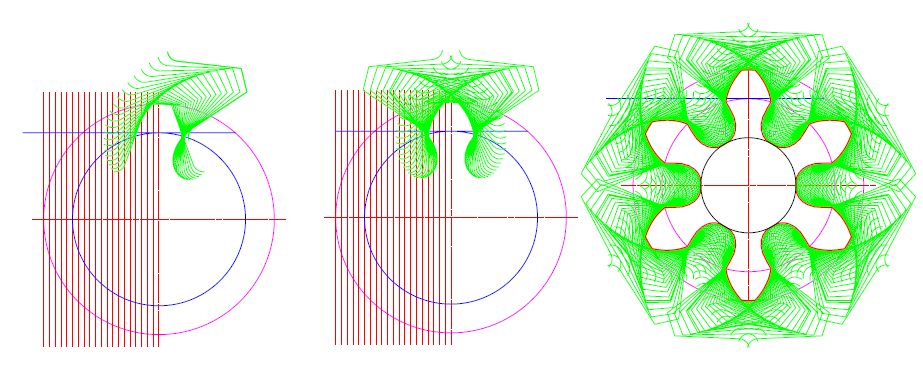

关于齿形的绘制常用的就是齿条型刀具范成齿廓。对于范成，看到很多的高手通过编程实现，我考虑可以通过手工绘制，因此用Autodesk自定义齿条型刀具，然后按照范成原理手工绘制了一个6个齿，模数m=1的齿形包络线图。希望高手们指点一下。如果有高手能提供编程代码就更好了！

woodee · 发表于 2008-4-28 16:48

朋友你好：
1. 你画的这个这个齿根太细不实用；
2. 齿轮是配对啮合的，需要两个的参数一同提供，综合考虑，才能得到最佳的参数选配；
3. 用途，也就是齿轮受力大小的结构从而齿形参数的考虑。
请提供。

mrmrw · 发表于 2008-4-29 10:00

我的这个齿形是手工绘制的，是用来说明展成方法的，不是用来考虑实用不实用的。
齿轮是一对出现的，绘制的齿形可以按照展成法绘制，这个方法是没有问题的。至于力学问题不是绘制齿形所考虑的问题，二是力学设计时考虑的问题。
在本贴中，我已经贴出了用专家系统绘制的很多齿轮啮合干涉分析，你可以参考一下！

woodee · 发表于 2008-4-29 18:39

呵呵，了解。

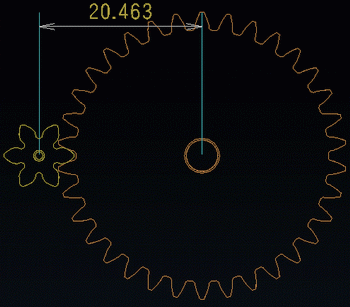

还是贴一张6齿跟34齿的设计图吧：

mrmrw · 发表于 2008-5-2 11:13

你的图中6齿的齿形是变位的，根切变得很不明显了！
看得出，你对齿形的绘制的研究也很深入！不知道你是用什么软件绘制的？

woodee · 发表于 2008-5-5 21:55

原帖由 mrmrw 于 2008-5-2 11:13 发表

 登录/注册后可看大图

你的图中6齿的齿形是变位的，根切变得很不明显了！
看得出，你对齿形的绘制的研究也很深入！不知道你是用什么软件绘制的？

UG。自己琢磨的，只需改动参数，便可自动成型。还算方便。

marcohh · 发表于 2008-5-7 00:31

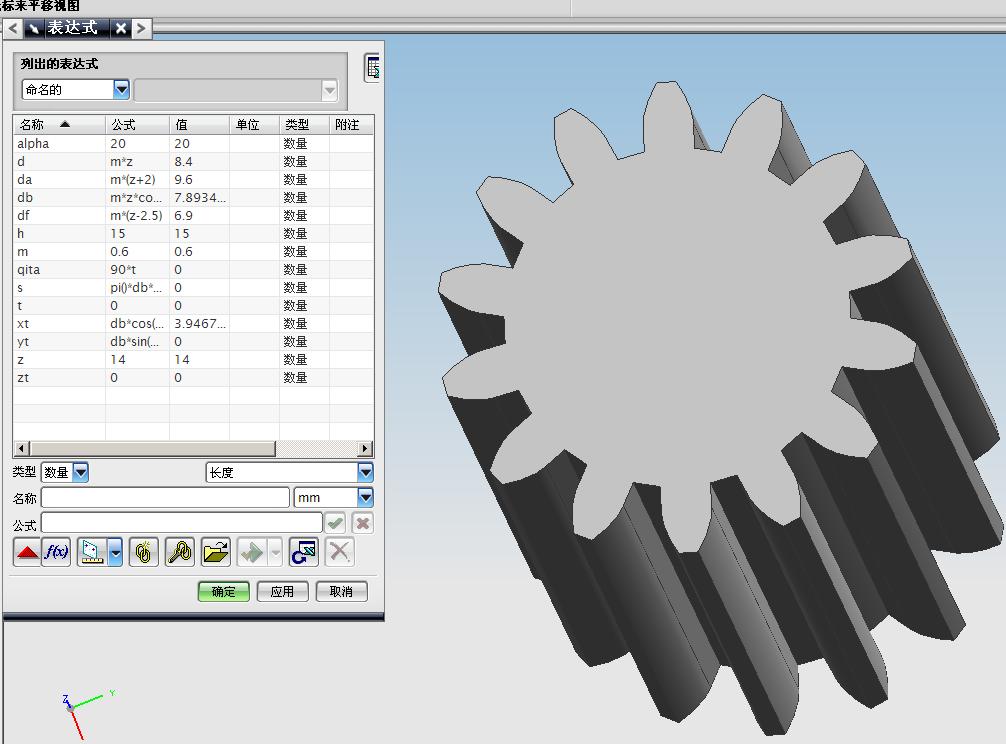

用UG绘制的,全参数控制成的渐开线齿轮 .参数可自由改动

mrmrw · 发表于 2008-5-7 16:13

你用UG表达式绘制的齿形是不正确的，你所展示的齿形是示意型的，不信你绘制一个6个齿，
模数m=1的齿轮看看，根切出现了吗？过渡曲线解决了吗？？

marcohh · 发表于 2008-5-8 20:24

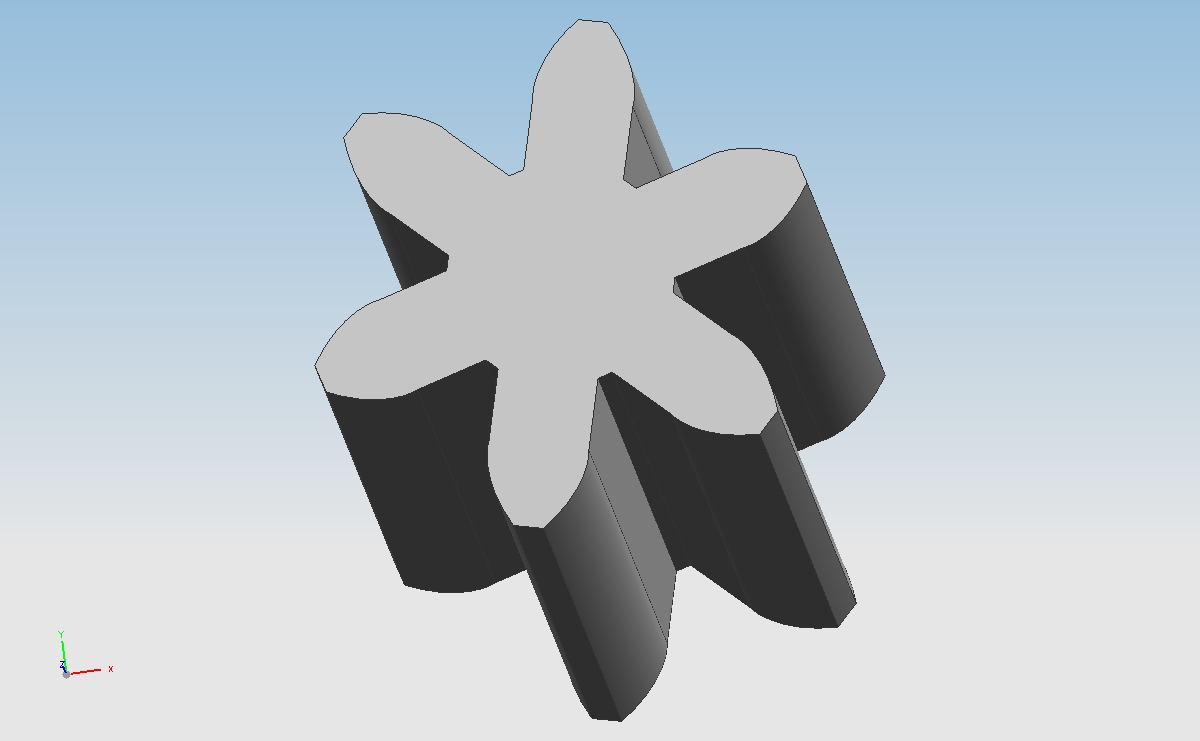

你需要的M=1,Z=6
********************************************
从你的贴图看出，你的这个齿形是不正确的。因此单单通过UG的表达式是无法建立准确的齿形的。所以你绘制的齿形只能用来示意不能用来加工。

[ 本帖最后由 mrmrw 于 2008-5-11 11:48 编辑 ]
