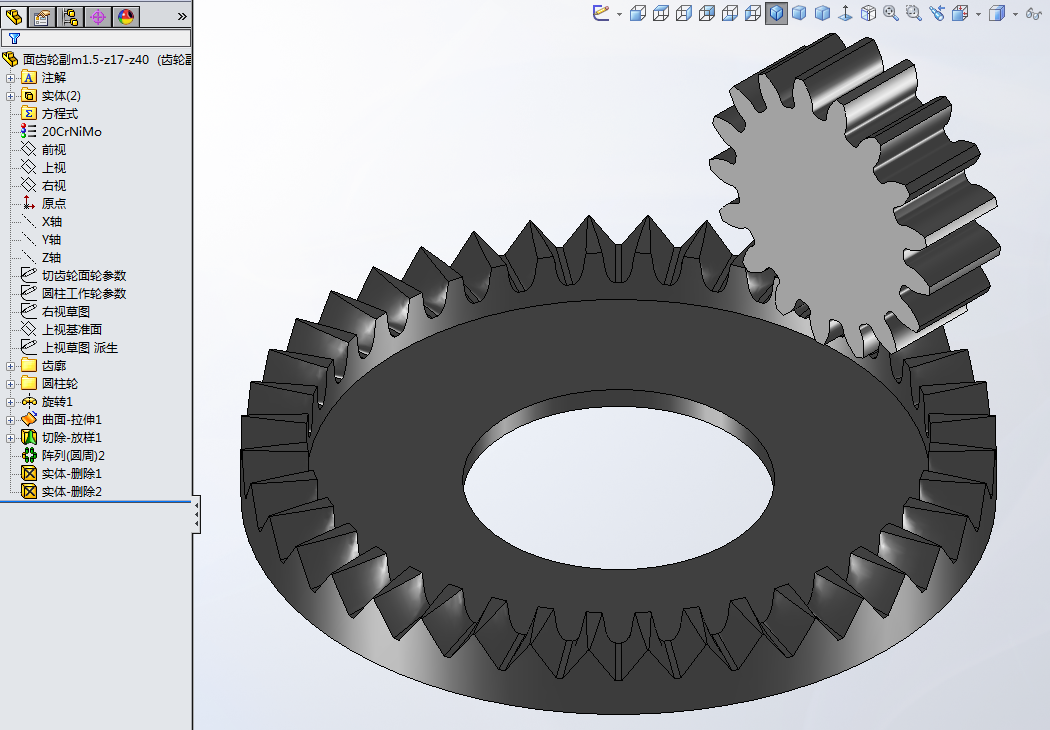

面齿轮3D造型及其要点

asdheng · 发表于 2014-1-20 09:51

本帖最后由 asdheng 于 2014-1-20 09:57 编辑

woodee 发表于 2010-11-22 11:17

登录/注册后可看大图

回复 kurupikt 的帖子

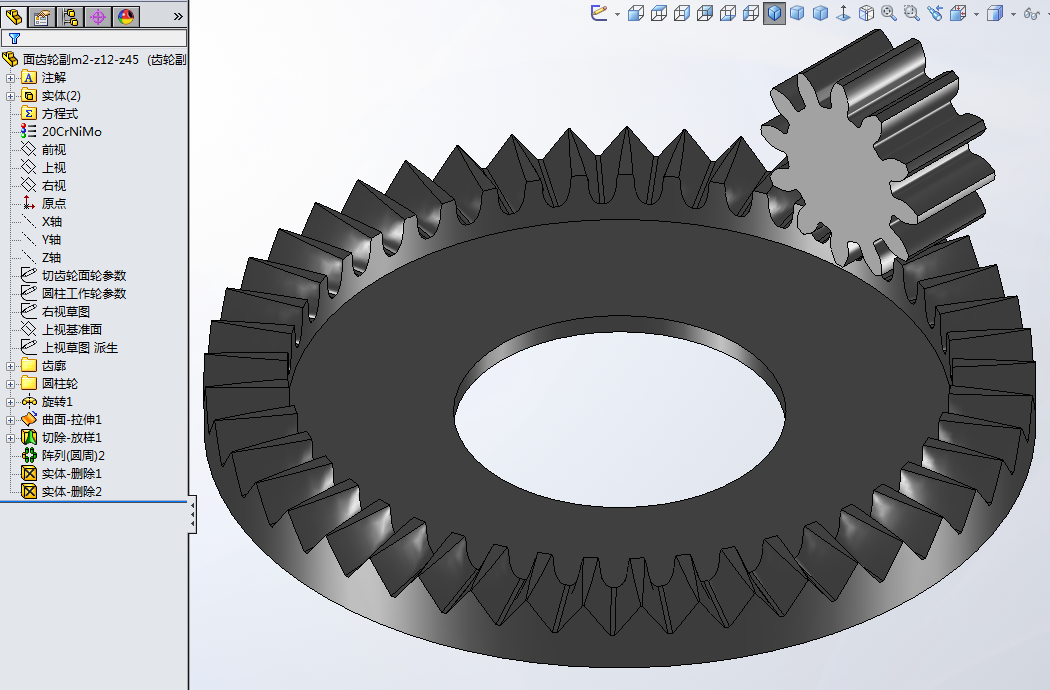

1. M22、Z13、Z84，面齿轮外径仍然达到2246mm。

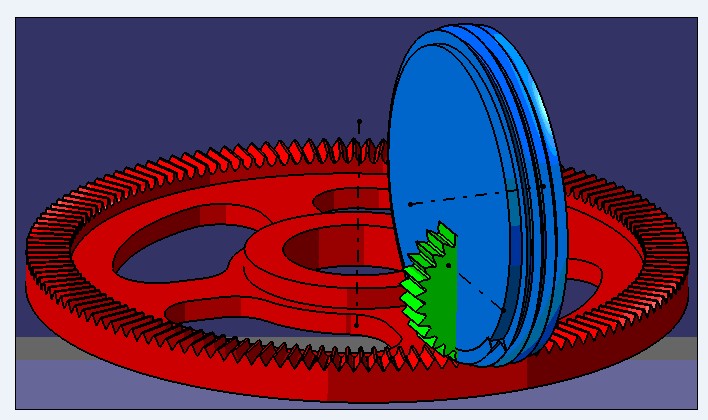

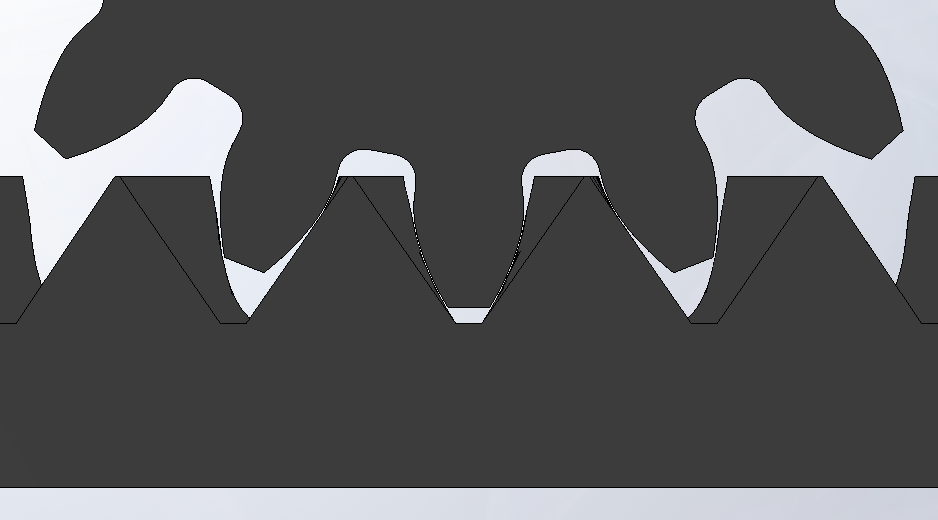

可以用这种蜗杆加工，效率非常高，现在我还在研究蜗杆磨削面齿轮的一些问题，主要是蜗杆齿面奇异性限制面齿轮齿面加工完整性的问题，希望能尽快解决。其中非常感谢吴先生之前指点的运动仿真看啮合区域的问题！

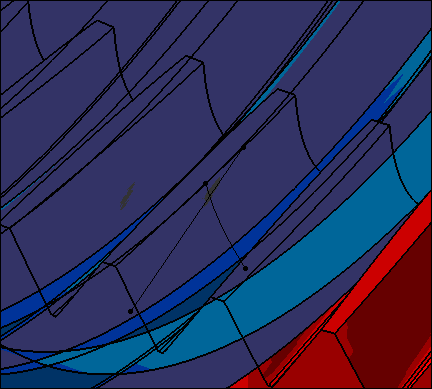

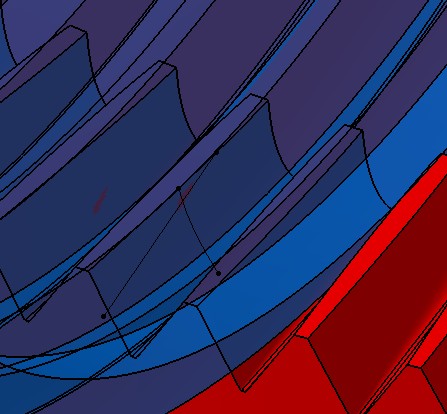

由于gif图片太大，压缩上传，录制的局部放大图，啮合点颜色有色差，仔细看就可以看到，见谅

大图

worm-示意图.part1.rar (1.95 MB, 下载次数: 69)

worm-示意图.part2.rar (1.95 MB, 下载次数: 71)

worm-示意图.part3.rar (1.38 MB, 下载次数: 70)

woodee · 发表于 2014-1-20 12:02

asdheng 发表于 2014-1-20 09:51

登录/注册后可看大图

可以用这种蜗杆加工，效率非常高，现在我还在研究蜗杆磨削面齿轮的一些问题，主要是蜗杆齿面奇异性限制面 ...

值得祝贺！
俺因忙，面齿轮滚刀模型做了一半就放一边了。
验证滚刀正确性，用两步进行一目了然：
1. 面齿轮与刀具圆柱齿轮为线啮合；
2. 滚刀模型（蜗杆）与刀具圆柱齿轮为线啮合。
可以试一下。

asdheng · 发表于 2014-1-20 12:47

本帖最后由 asdheng 于 2014-1-20 12:54 编辑

woodee 发表于 2014-1-20 12:02

登录/注册后可看大图

值得祝贺！
俺因忙，面齿轮滚刀模型做了一半就放一边了。
验证滚刀正确性，用两步进行一目了然：

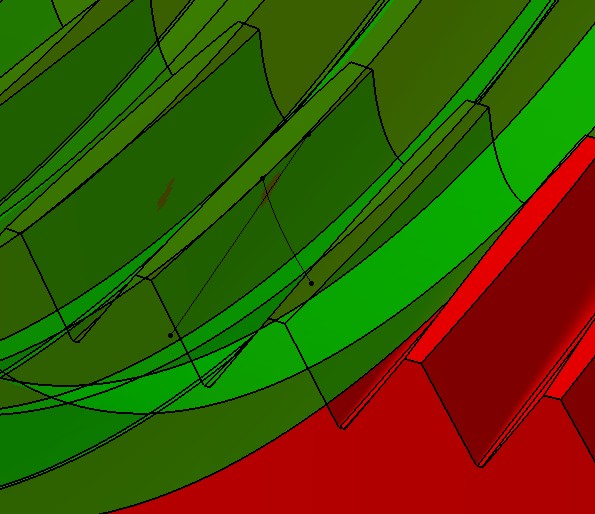

滚刀的正确性已经验证过了，截图中的两条线，就是通过理论计算得到的面齿轮与插齿刀、插齿刀与蜗杆的接触线，可以看到理论计算的交点，与在三维软件中齿面发生微小干涉的点很好地重合在一起，仔细看上面的动态图片就可以看到二者是点接触（做gif的时候颜色有很严重的失真），现在的问题是，由于蜗杆齿面的奇异性，限制了蜗杆的宽度，根据我现在的这套参数，用蜗杆的极限宽度也还是在面齿轮内径的根据有一个很小的区域没有加工到，在VERICUT和CATIA中做加工仿真已经验证了，现在想解决的就是调整参数或者找到一种可以将面齿轮整个齿面加工覆盖的方法，还在探索中，以后有不懂的，还得吴先生多多指教！

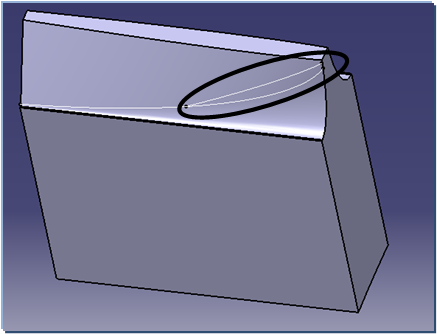

一条是过度曲线，一条是由于蜗杆齿面奇异性限制蜗杆宽度导致能到加工到的极限界限，两条线中间的区域就是无法加工到的。

woodee · 发表于 2014-1-20 13:17

asdheng 发表于 2014-1-20 12:47

登录/注册后可看大图

滚刀的正确性已经验证过了，截图中的两条线，就是通过理论计算得到的面齿轮与插齿刀、插齿刀与蜗杆的接 ...

做的真不错！
解决奇异点带来的问题，是否可试一下椭球蜗杆？当然这个会更复杂一些。
我当时也就是因为这些问题挺麻烦，又忙，就暂时放一边了。

asdheng · 发表于 2014-1-20 13:27

woodee 发表于 2014-1-20 13:17

登录/注册后可看大图

做的真不错！
解决奇异点带来的问题，是否可试一下椭球蜗杆？当然这个会更复杂一些。
我当时也就是因为 ...

多谢吴先生又提供了一条新的思路，接下来研究的重点就是解决蜗杆完整加工整个面齿轮齿面的问题，以后继续向您请教，非常感谢！

woodee · 发表于 2014-1-20 13:39

asdheng 发表于 2014-1-20 13:27

登录/注册后可看大图

多谢吴先生又提供了一条新的思路，接下来研究的重点就是解决蜗杆完整加工整个面齿轮齿面的问题，以后继续 ...

不客气！
您若能解决复杂刀具齿形面的刃磨问题，就是说，有现成机床，成本可控，那么对于高速传动越来越多的领域，用途很广。

asdheng · 发表于 2014-1-20 13:42

woodee 发表于 2014-1-20 13:39

登录/注册后可看大图

不客气！
您若能解决复杂刀具齿形面的刃磨问题，就是说，有现成机床，成本可控，那么对于高速传动越来越 ...

我是晚辈，您用词太客气了，我会继续努力的，希望早日能有结果。

murphy77 · 发表于 2014-1-24 17:41

来晚的，学习一下，顶起

1171696395 · 发表于 2015-7-7 11:05

楼主好！我想问现在根据小齿轮的参数怎么能计算出面齿轮的几何参数！常用的方法是什么！谢谢！
