面齿轮3D造型及其要点

woodee · 发表于 2016-7-7 00:12

qliuyuxing 发表于 2016-6-29 17:21
现在看起来，渔轮上的面齿轮最为复杂，但是解决这个问题的人应该比较少，即使能够做出模型，能够把渔轮手感 ...

登录/注册后可看大图

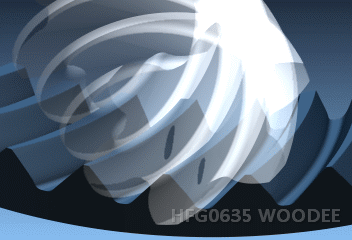

俺四年前做的。

hyfjy · 发表于 2016-7-7 08:15

woodee 发表于 2016-7-7 00:12
俺四年前做的。

上面楼层中WOODEE先生的模型，可以细看到在啮合过程中的接触及接触的变化，一个清晰度让人一目了然。其实，“花六年功夫”，是很了不起，但不从理论上真正懂得，每件事都靠熬时间，就大可不必的，搞技术首先是在理论上得过关，有关面齿轮的设计基本原理在各设计资料上已经开始说得很透了，除了设计好，还得做好，做精，这才是技术人追求的。
搞技术还得有勇气，敢于把自己的作品发上来，实打实地把自己认为已经过关的模型放上来，看看在众人的检查下，是否真的过了关，有没有进一步优化的可能，这也就不是贴一张图片就能达到的。
还是那句话，是骡子是马拉出来溜啊。

qliuyuxing · 发表于 2016-7-7 11:04

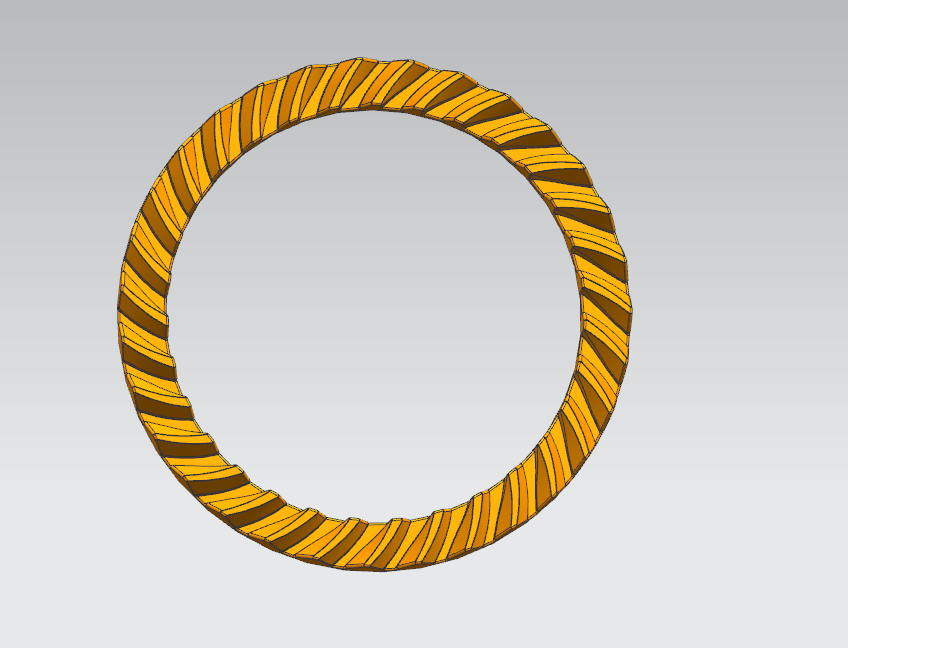

3D模型属于公司高度机密，肯定不能发，再怎么激都没有用，图片可以有。至于检验，我们的检验方式都是把产品做出来，放在生产线检验手感，我是做渔轮的。现在无论机械加工的齿盘或者是压铸的齿盘（我们这个系统叫面齿轮齿盘），都是非常好的，都有至少20个以上的模型在生产。
不知道公司以外的面齿轮做得怎么样，视野太窄。

qys1002 · 发表于 2016-7-8 10:48

楼主好专业啊，学习了！

qys1002 · 发表于 2016-7-9 15:56

楼主太厉害了，从仿真看很理想

qliuyuxing · 发表于 2016-7-14 14:15

hyfjy 发表于 2016-7-7 08:15
上面楼层中WOODEE先生的模型，可以细看到在啮合过程中的接触及接触的变化，一个清晰度让人一目了然。其实 ...

还有，好像给版主6年时间，你能够搞定一样的。日本的一个电极（放电用的），直径40mm以内，售价在4万rmb以上，我们国家的渔轮行业跟他们买了几十年，而且需要提前预定，并付款，几个月以后才能够拿到电极。
是的，面齿轮方面有很多的理论我没有研究透彻，但是我就不相信版主你研究透彻了

lausikwah · 发表于 2016-7-15 22:07

版主你好，机械新手，最近因为项目原因需要用到端面齿轮，但苦于李特文大师的书不理解，目前在建模方面不知道如何处理，可否分享一下经验？我在使用UG10

lausikwah · 发表于 2016-7-15 22:15

版主你好，由于项目需要，我目前在寻找端面齿轮的资料，李特文大师的书我下载了电子版，但是由于能力有限，建模仍不知所以然，其他资料也没有太多参考意义，能否介绍一下端面齿轮建模的方法？

周四状 · 发表于 2016-7-16 08:57

dongjingzhiji 发表于 2010-1-18 16:27
小型的端面齿可以用滚齿机加工。

机器哪个公司生产的

lausikwah · 发表于 2016-7-17 08:48

下载一个模型回去研究研究
