分清法向、法面，了结一桩公-案

woodee · 发表于 2012-11-28 20:05

www2012 发表于 2012-11-28 18:37

登录/注册后可看大图

woodee 的意思是法向是渐开线吗？

兄弟，8楼表达得很清楚啊！
再看看去。

hyfjy · 发表于 2012-11-28 20:10

从齿条看，法面和法向是重合的，故在齿条上，无论怎样切，得到的端面齿形仍是渐开线，只是压力角在改变，从这一思路出发，斜齿轮的法向应该也是渐开线齿形，只不过不太容易得到一个完整的渐开线齿形罢了，从法面切出来得到的并不是法向齿形，故那不是渐开线，也不是本题要谈的。本题要论的是斜齿圆柱齿轮除了端面的渐开线齿形外，沿法向是否也是渐开线齿形，如果不是，那在齿条上就不能解释。此题最怕的是搬出什么书来证明，那是说不清的，要把各人自己理解的，完整地说出来，尽管困难，也是正确的方法。

woodee · 发表于 2012-11-28 20:59

hyfjy 发表于 2012-11-28 20:10

登录/注册后可看大图

从齿条看，法面和法向是重合的，故在齿条上，无论怎样切，得到的端面齿形仍是渐开线，只是压力角在改变，从 ...

老费你这个说法我是赞同的。
即：圆柱斜齿轮的法向齿形，是与齿条法向齿形相同的渐开线——特殊的渐开线——直线。这个俺在8楼都图示清楚了。

charlie_hsl · 发表于 2012-11-28 22:06

有限齿数和模数的圆柱斜齿轮的法向齿形就是渐开线，不是直线。

woodee · 发表于 2012-11-28 22:27

charlie_hsl 发表于 2012-11-28 22:06

登录/注册后可看大图

有限齿数和模数的圆柱斜齿轮的法向齿形就是渐开线，不是直线。

咱这又不是搞革命，振臂喊口号：就是！就是！就是就是！……
把道理讲出来嘛！
俺在7楼8楼给了图片和说明，若说的不对，欢迎砸砖、批斗！好不好？

chengwen · 发表于 2012-11-29 09:06

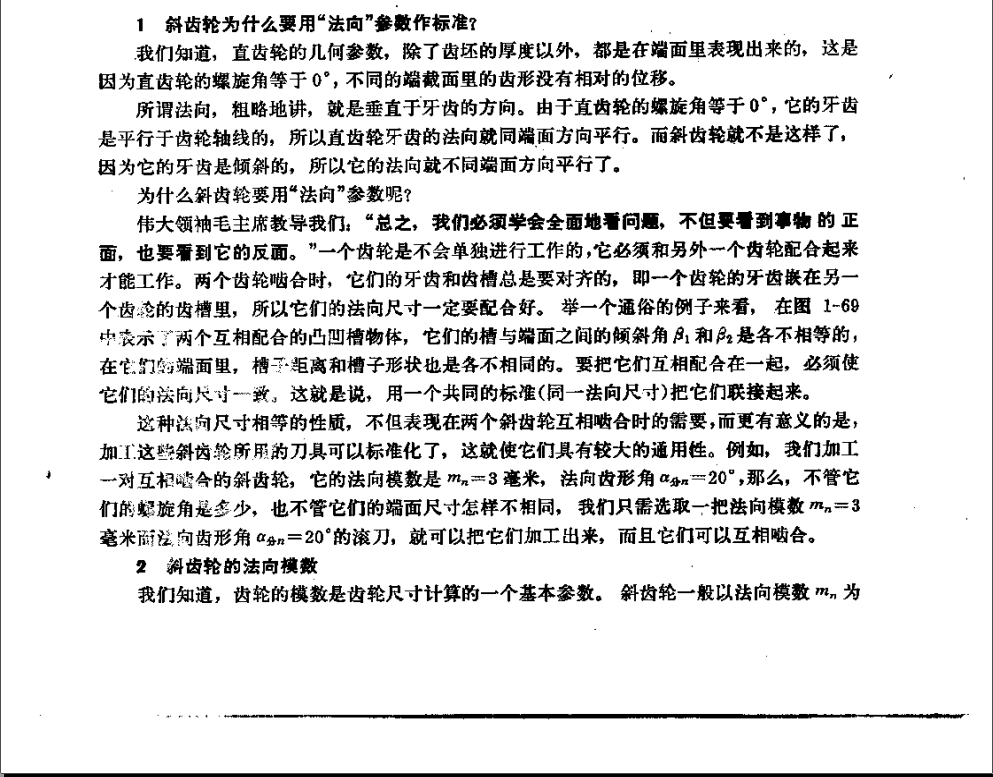

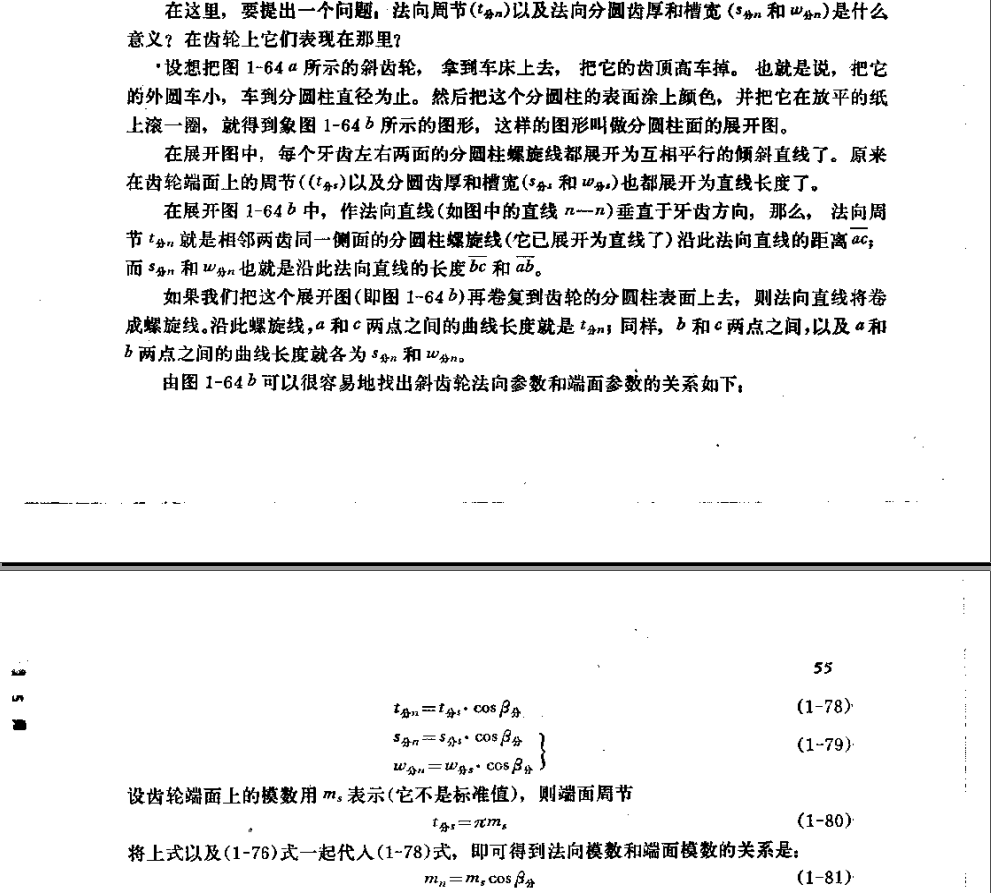

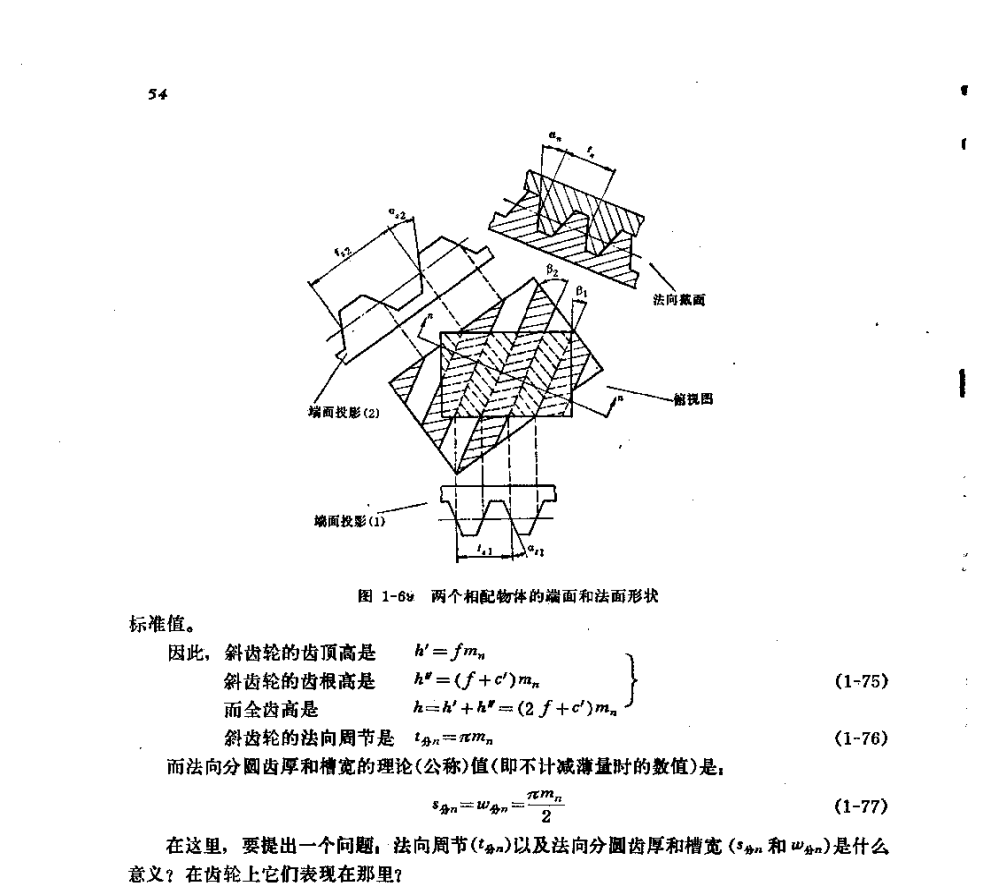

chengwen 发表于 2012-11-28 17:34

登录/注册后可看大图

看完这段话就知道答案了！

再者根据斜齿轮的三维建模步骤就更能得出到底是在端面内是渐开线还是法面内是渐开线了。

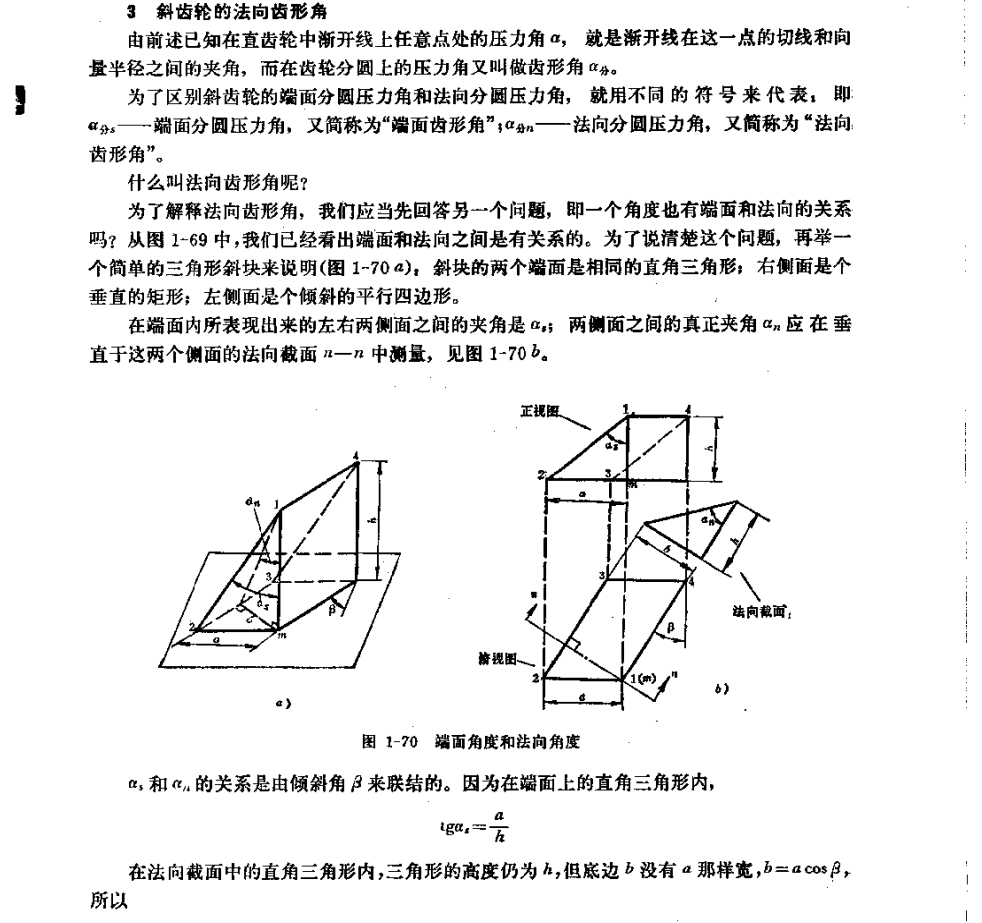

chengwen · 发表于 2012-11-29 09:54

再根据斜齿轮的三维建模步骤，可以肯定的说在端面内是渐开线，而在法平面和轴截面里面肯定不是渐开线！

woodee · 发表于 2012-11-29 10:38

chengwen 发表于 2012-11-29 09:54

登录/注册后可看大图

再根据斜齿轮的三维建模步骤，可以肯定的说在端面内是渐开线，而在法平面和轴截面里面肯定不是渐开线！

谢谢chengwen花费这些气力扫描并发上来，还顺带让大家领略了“语录”的“风采”，

。
你的结论是对的。
只是此资料讲解通俗明了，不足是还嫌简单，不知道是否能说服所有的人。拭目以待吧。
有感于您的认真，俺决定也花点气力，把有关的3D模型也上传，供大家随意检查监督。

woodee · 发表于 2012-11-29 11:21

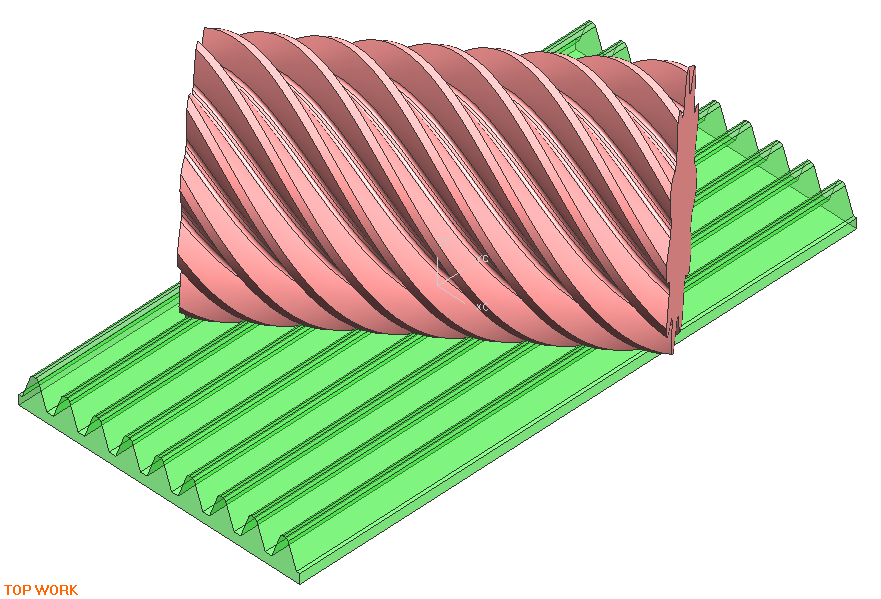

4. Z11斜齿轮及其滚切齿条精确模型

有感于chengwen朋友的认真，俺发精确3D模型上来供大家检查、参考。
参数：
Mn=1
Z=11
βp=51.38559275°
Xn=0.62
h*=1
c*=0.25
rc*=0.3（齿条刀齿顶倒圆半径系数）

x_t格式3D模型：

Z11&Hob.rar (598.25 KB, 下载次数: 122)

chengwen · 发表于 2012-11-29 11:23

woodee 发表于 2012-11-29 10:38

登录/注册后可看大图

谢谢chengwen花费这些气力扫描并发上来，还顺带让大家领略了“语录”的“风采”，{:soso_e11 ...

我觉得最简单的就是从3维建模的步骤就足以说明到底是法面还是端面是渐开线了！老书好啊！老书讲的简单明了容易理解！
