25万转/分钟的牙科手钻增速机构

woodee

zengxiaodong 发表于 2022-8-2 12:21
超高速马达，根本就不存在轴承问题！

哈哈，不好这样简单类比吧？

牙钻磨头组件，可以做成可更换的易损件。后边的马达连同速控器件，就不能是易损件吧？


我上面提到那个高速陶瓷轴承一事，是交大一位教授亲口告诉我的。之所以记得这么清楚，缘起于那个日本教授吃了北京烤鸭后，对其中的黄酱念念不忘，还托人设法购买黄酱的轶事。没有此类趣闻作衬托，技术的事可能早忘了。

另外我还想提请技术人员注意的是：技术可行到产品进入良性生产循环，是有很长的路要走的。
实例：
1. 果冻，技术含量不高。发明人试销两年支撑不下去，以400美元专利转让给一家大食品公司。大公司接手后，进行一系列的调查等市场定位的运作，10年后，果冻突然铺满全球市场。
2. 玻纤滑雪板，从发明成功到批量市场销售，也历经大概十年时间。
3. 液晶显示屏，七十年代就有报道说技术已经成熟，但产品的大批量面世是在二十年后的九十年代。
…………

一地鸡毛09

woodee老师分享东西很牛
没搞过微型传动，标记下留着以后学习

zengxiaodong

牙科气动蜗轮手机用轴承.pdf (955.47 KB, 下载次数: 14)

2022-8-2 21:57 上传

点击文件名下载附件

fzh1987

zengxiaodong 发表于 2022-8-2 11:03
还有更牛逼的粉末材料压制铁芯呢

，长见识了。

woodee

zengxiaodong 发表于 2022-8-2 21:57

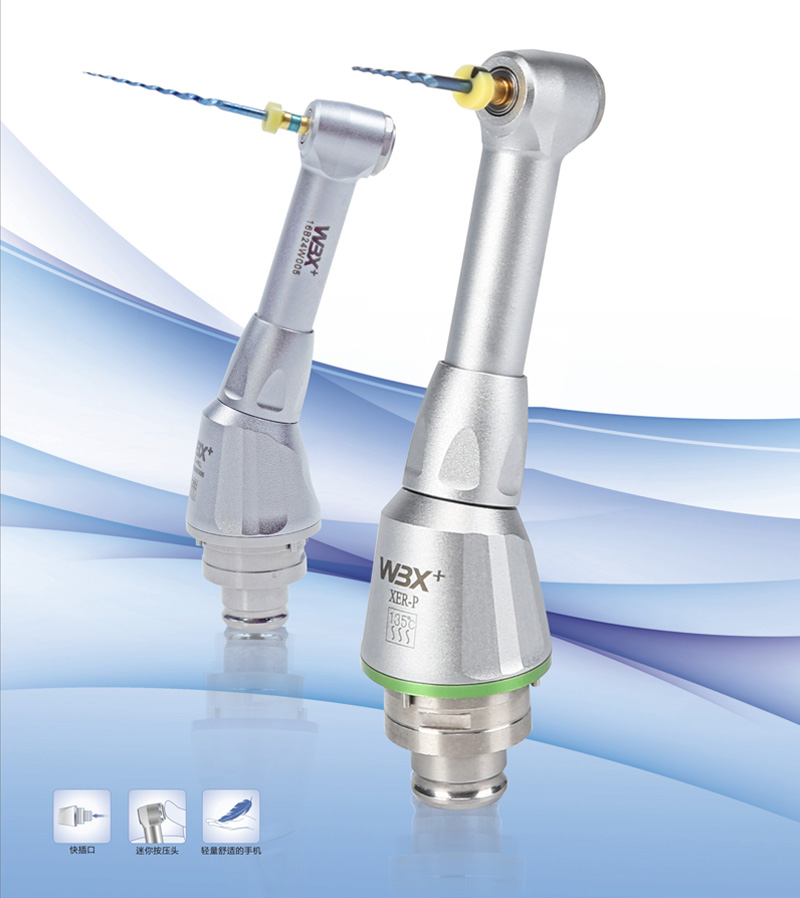

使用气动马达，在牙科手钻的主流机型中，仍有绝对的占比。
但几年前就听说，之所以要开发电动马达来驱动，是因为压缩空气驱动叶轮后，需要排出，由此产生的气旋多少会导致口腔唾液飞沫四散，产生污染。
而今新冠或类流感病毒越来越成为大问题，或会催促电动牙钻逐渐占据业内更大比例。

woodee

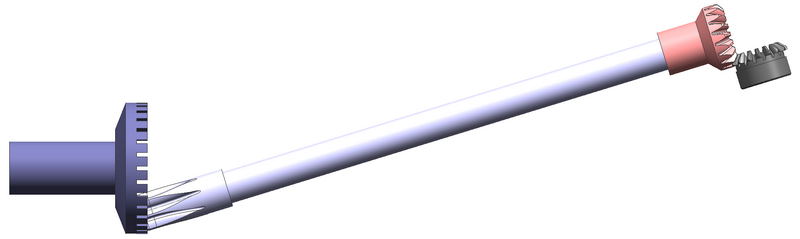

整个升速传动件的结构：

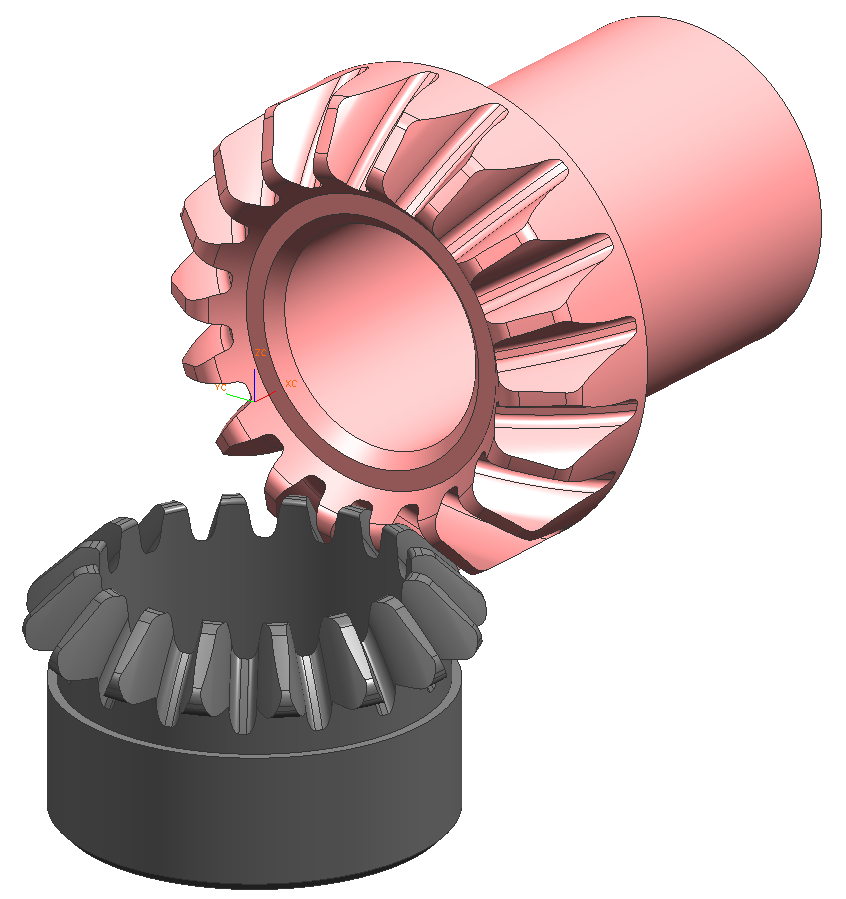

终端直锥齿轮副，18:16，Mn=0.25，输入速度20万rpm。

速度极高，稍有差池啮合发生棱边接触，磨粉现象即刻发生。
以前3~5万rpm情况下的铣刀设计精度以及加工精度，此处恐怕就不够了。
需要更精密的设计和加工：



zengxiaodong

woodee

zengxiaodong 发表于 2022-8-9 13:18

输出16齿锥齿轮，其轴承内经为4.1。

当初我介入不深，还没到了解其轴承供应商的阶段，所以提供不了多少信息来讨论。

zengxiaodong

woodee 发表于 2022-8-9 15:03
输出16齿锥齿轮，其轴承内经为4.1。

当初我介入不深，还没到了解其轴承供应商的阶段，所以提供不了多 ...

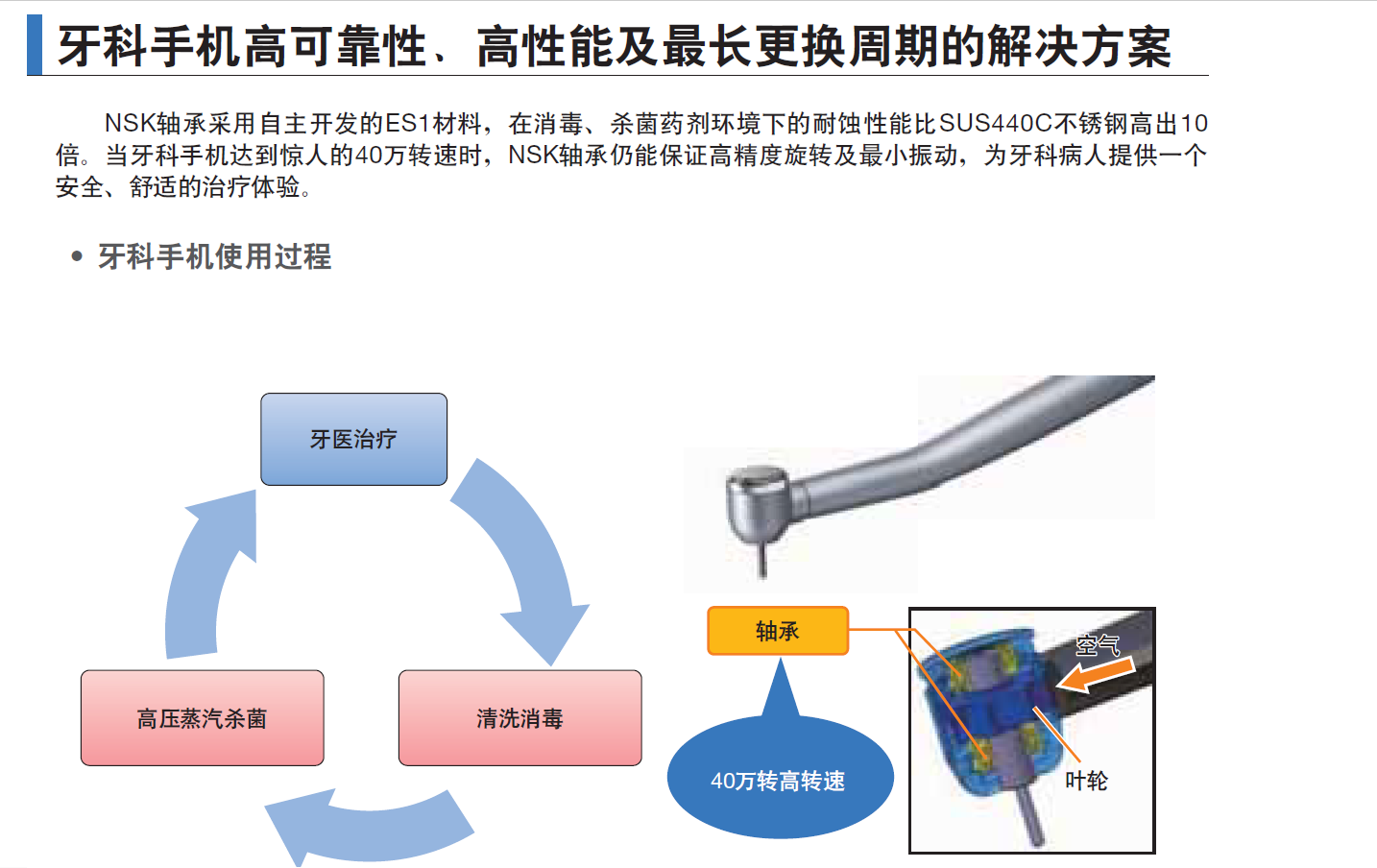

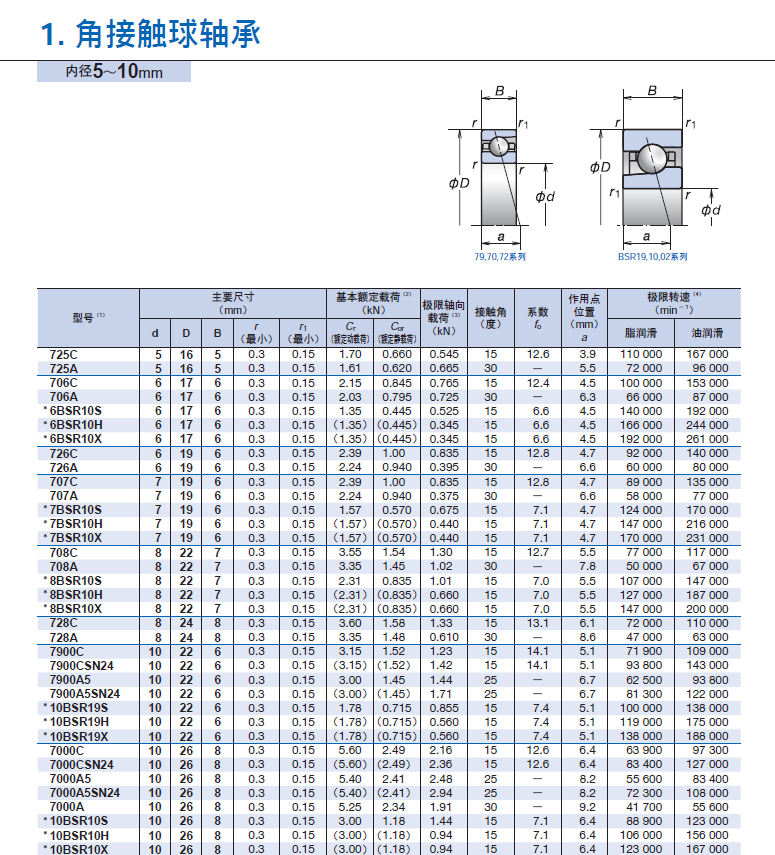

NSK的牙科手机用轴承，统一内径3.175，外径6.35毫米，转速可达500000 r/min

woodee

zengxiaodong 发表于 2022-8-9 15:53
NSK的牙科手机用轴承，统一内径3.175，外径6.35毫米，转速可达500000 r/min

谢谢你的资料！

说实在因为项目没做，这些我还真没查询过。

有一点不太清楚：

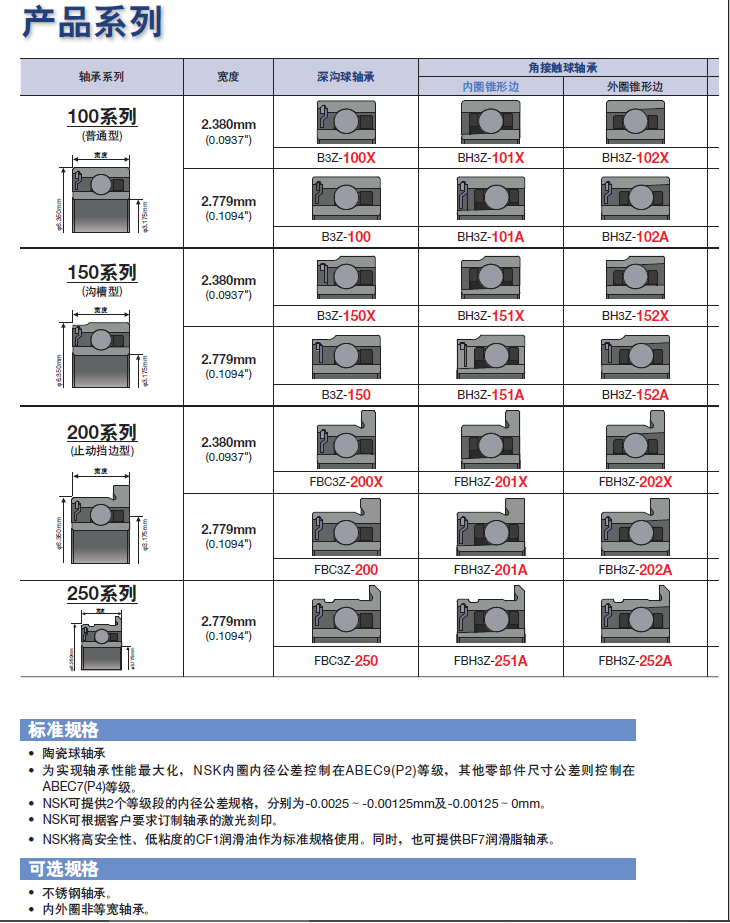

图表下面，标准规格注明陶瓷轴承，没注明哪些零件是陶瓷材料？
再往下看，可选规格注明有不锈钢轴承，其与上面陶瓷轴承区别在何处？是否能达到500000rpm？
