【分享】基于MathCAD的交错轴斜齿轮副设计方法

mrmrw · 发表于 2021-11-24 09:29

lichaoyong 发表于 2021-11-23 14:15

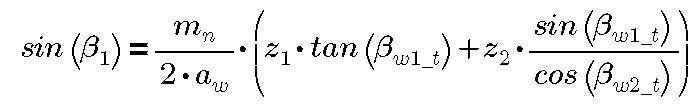

两条方程，不是可以直接解出节圆螺旋角吗？

你试一下能不能求出不就知道了！

mrmrw · 发表于 2021-11-24 09:31

关于交错轴螺旋齿轮副啮合的滑动问题，有不少论文介绍，其计算相对比较复杂。

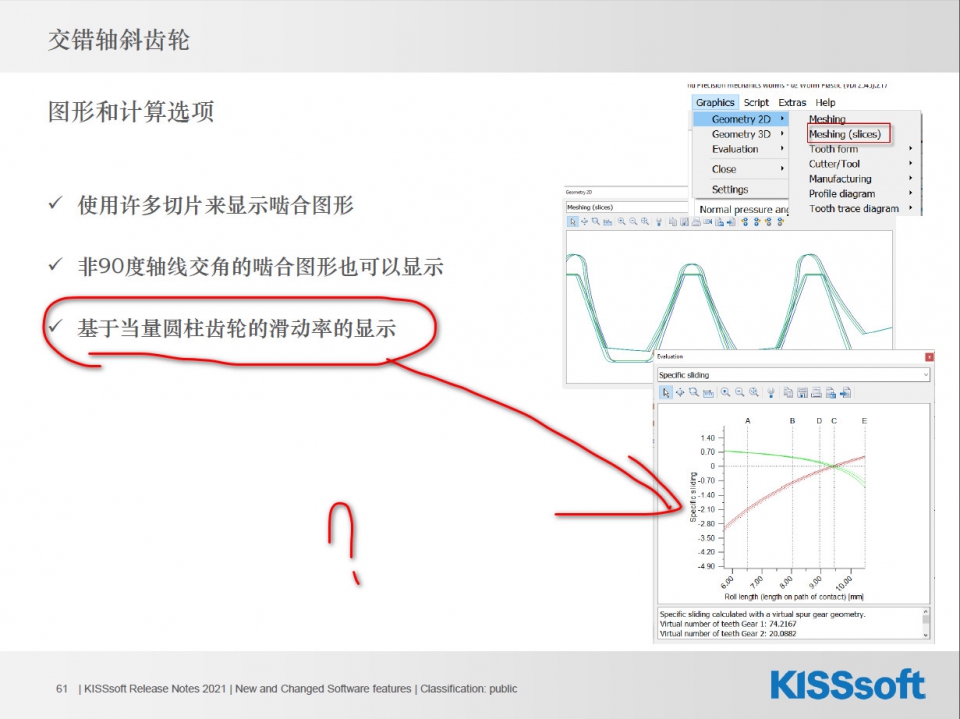

今天看到ks2021直接采用当量齿轮的滑动率来表示，不知道这种方法具体对磨损或者说设计有多少指导价值。

登录/注册后可看大图

mrmrw · 发表于 2021-11-25 09:16

当量齿轮的公式 zv = z/（cosβb* cosβb * cosβ）
将齿轮换算成zv，必然会出现小数，这个再利用ks平行轴齿轮副来计算变位系数？？？

wzg1103 · 发表于 2021-12-3 16:19

很惭愧，这个公式的出处我都没找到，马工能帮忙提示一下吗？感谢！

wzg1103 · 发表于 2021-12-4 19:58

wzg1103 发表于 2021-12-3 16:19
很惭愧，这个公式的出处我都没找到，马工能帮忙提示一下吗？感谢！

终于找到了这个公式的出处了，《双自由度齿轮啮合理论及应用》97页，董学朱教授，感谢马工的这个帖子，非常有意义。

cc0408 · 发表于 2022-6-10 09:44

学习一下

cheyunlin2022 · 发表于 2022-7-18 22:38

学习啦

若蕊芯 · 发表于 2023-11-22 16:23

不使用Mathcad的情况下，在给定中心距的时候，节圆螺旋角能求出吗？因为不太熟悉MathCAD这款软件

Ginger_Chan · 发表于 2024-3-4 16:04

若蕊芯发表于 2023-11-22 16:23
不使用Mathcad的情况下，在给定中心距的时候，节圆螺旋角能求出吗？因为不太熟悉MathCAD这款软件

可以直接使用excel求解，有seek goal这个命令

l45435143q · 发表于 2024-7-17 11:39

牛逼找了好久终于找到了，关于交错轴节圆的螺旋角求解公式找了好多书都没找到6666666666
