想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

tianxingzhe

请问在UG中进行接触区的显示操作是怎么做的？

ufohk

中点螺旋角在节锥面上，刀具的理论半径也在节锥面，全齿宽35，等顶隙收缩
我QQ  56596846

ufohk

回复 hyfjy 的帖子


    好象我们的大端螺旋角不一样，我的是49.254251

hyfjy

回复 ufohk 的帖子


    大端螺旋角与中点螺旋角的设定有关，我在例子中举的是中点螺旋角为37度，你再试试，另外把刀具参数也取同样的，计算结果我想应该是一致的。如果数学模型一致的话。

ufohk

回复 hyfjy 的帖子


    是节锥齿面线中点的吗，不过球渐开和基锥角有关。我把我的基锥角*0.94的系数以后，和你的很相似。我不知道你的基锥角是多少
附上模型
楼主有QQ吗
我好象意识到了，变位后节锥压力角度不是20度了，我还是按20算的，可能就差在这里了

qixinshuai

机会，好机会！顶！

ufohk

我发现我的建模方法有错误，我用了锥面投影圆弧，而不是包络到锥面上的，
但圆弧包络到圆锥上的方程太难推导了
楼主能用你的软件生成一长段圆弧，然后展开在扇形上 看看是不是圆

ufohk

回复 hyfjy 的帖子


    楼主的软件在什么地方能买到

hyfjy

做了一对M50，齿数比为8：38，中点螺旋角为35度，计算结果如下：

弧齿锥齿轮副设计表 作者：hyfjy  第一部分  输入参数  计算日期:2010-07-16
模数:           M=            50
齿数:           Z=            8             38
法向齿形角:        α=20度         齿宽中点螺旋角:β=35度
螺旋线旋向:                      小轮左旋          大轮右旋
径向变位系数        X=             .37          -.37
切向变位系数        Xt=            .195         -.195
齿高系数:           Ha'=         .85  (系统默认值)
顶隙系数:           c' =         .188 (系统默认值)
轴交角           系统默认两轴夹角为90度
刀具直径Do= 1943.1    刀盘号数: 76.5    刀尖圆弧 r= 12.5
    第二部分   计算参数输出表(作图部分)
节圆直径          d=             400           1900
节锥角            E=            11.888658     78.111342
节锥距            R=            970.82439194738
齿宽              b=           291
齿顶高           ha=            61            24
齿根高           hf=            33.3999996781349            70.3999996781349
全齿高            H=            94.3999996781349
顶圆直径          D=             519.383073768383            1909.88850309039
顶锥角           Ea=            16.03624      80.08175
根锥角           Ef=            9.91825       73.96376
轮冠距           Ak=            937.43336065596             176.51480516032
中点模数          Mm=            42.506368751812
中点法向模数        Mfm=           34.8191788583485
中点弧齿厚         Sfm=           74.4311593736896            34.9565171317271
中点分度圆弦齿厚sm=    74.1749181229625            34.9564649888823
中点分度圆弦齿高hm=    53.1233129678053            19.0203986777178
大端分度圆螺旋角βs=    38.7667330234396
大端分度圆周节   Ps=  157.079632679489
大端分度圆弧齿厚Sf=    105.56167750311             51.5179551763794
大端分度圆弦齿厚S大=    104.392271804858            51.5176872624135
大端分度圆弦齿高h大=    67.7773605079875            24.0719435441288
    第三部分   计算参数输出表(非作图部分)
齿数比            U=            4.75
齿宽系数          F=             .29974524992752
齿根角           Of=            1.97041       4.14758
齿顶角           Oa=            4.14758       1.97041
当量齿数Z当= 14.8735111330667  335.583594939815 冠轮齿数Z冠= 38.8329756778952
中点端面重合度Et= 1.09767378155549  中点轴向重合度En= 1.5258642317893
中点总重合度: E总= 1.87966736008483
中点法面当量齿轮重合度Env=  1.5471207370168
小端面端面模数Ms=  35.012737503624 建议大端齿根倒圆: R= 15 小端齿根倒圆: r= 10.5
小端面分度圆弧齿厚Sx= 73.9200660971721  36.0756928262808   计算时间:20:28:50

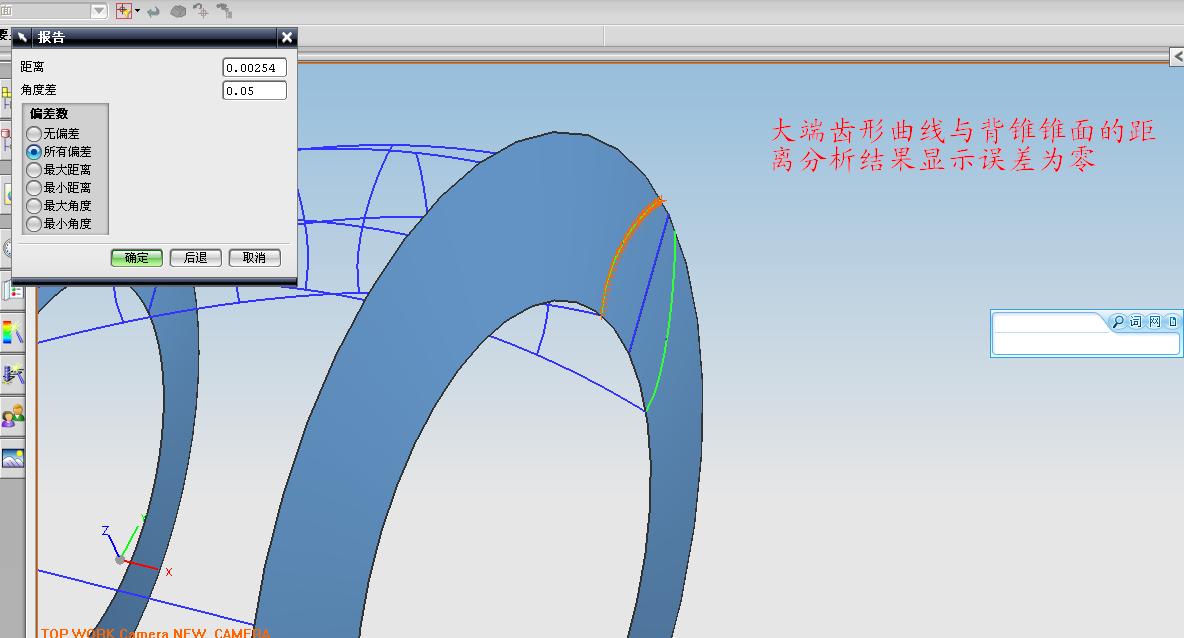

大家知道，一条与轴线有夹角的直线绕这条轴线旋转后得到的是一个锥面，我在样条线图中把大端及小端的锥面做出后，再看一下这相应的样条线是否紧贴在锥面上，分析的图像如下：



分析的文件记录如下：

信息清单创建者：     w
日期                           ： 2010-7-16 20:49:36
当前工作部件              ： F:\LX\M50Z8_38_igs.prt
节点名                      ： hyfjy
============================================================
曲线至面
信息单位    mm
偏差检查
误差汇总

检查的点数 =         50
距离公差             =       0.002540000
数目超过距离公差 =   0
最小距离误差         =       0.000000000
最大距离误差         =       0.000000000
平均距离误差         =       0.000000000
角度公差（度）       =       0.050000000
数目超过角度公差    = 0
最小角度误差         =       0.000000045
最大角度误差         =       0.000101456
平均角度误差         =       0.000010325

检查点数据
     XC              YC            ZC          距离误差    角度误差
956.880750 160.227783 48.185555 0.000000 0.000000
956.408626 162.375357 48.831398 0.000000 0.000000
955.936503 164.522929 49.477246 0.000000 0.000001
955.464380 166.670509 50.123069 0.000000 0.000000
954.992257 168.818066 50.768968 0.000000 0.000002
954.520134 170.965620 51.414875 0.000000 0.000023
954.048014 173.114134 52.057550 0.000000 0.000085
953.577466 175.301225 52.545715 0.000000 0.000005
953.112943 177.532072 52.786475 0.000000 0.000051
952.653643 179.774267 52.897739 0.000000 0.000034
952.199677 182.020418 52.899434 0.000000 0.000009
951.750814 184.265790 52.808456 0.000000 0.000000
951.306887 186.507328 52.635212 0.000000 0.000001
950.867740 188.742808 52.387349 0.000000 0.000000
950.433220 190.970527 52.070846 0.000000 0.000000
950.003185 193.189126 51.690520 0.000000 0.000001
949.577497 195.397490 51.250390 0.000000 0.000001
949.156029 197.594684 50.753874 0.000000 0.000001
948.738657 199.779911 50.203937 0.000000 0.000000
948.325263 201.952483 49.603185 0.000000 0.000000
947.915736 204.111800 48.953937 0.000000 0.000000
947.509971 206.257331 48.258276 0.000000 0.000000
947.107863 208.388609 47.518090 0.000000 0.000001
946.709318 210.505213 46.735103 0.000000 0.000001
946.314241 212.606767 45.910897 0.000000 0.000001
945.922544 214.692931 45.046935 0.000000 0.000001
945.534141 216.763399 44.144574 0.000000 0.000001
945.148951 218.817889 43.205080 0.000000 0.000000
944.766895 220.856149 42.229637 0.000000 0.000000
944.387898 222.877946 41.219357 0.000000 0.000000
944.011887 224.883067 40.175289 0.000000 0.000000
943.638794 226.871316 39.098423 0.000000 0.000000
943.268551 228.842516 37.989698 0.000000 0.000000
942.901093 230.796500 36.850004 0.000000 0.000000
942.536360 232.733119 35.680190 0.000000 0.000000
942.174290 234.652232 34.481065 0.000000 0.000000
941.814828 236.553712 33.253402 0.000000 0.000000
941.457916 238.437438 31.997939 0.000000 0.000000
941.103502 240.303308 30.715395 0.000000 0.000000
940.751537 242.151201 29.406420 0.000000 0.000001
940.401955 243.981093 28.071769 0.000000 0.000006
940.054758 245.792690 26.711779 0.000000 0.000022
939.709773 247.586446 25.327782 0.000000 0.000039
939.367175 249.361362 23.919142 0.000000 0.000001
939.029192 251.107629 22.474096 0.000000 0.000035
938.697788 252.816216 20.983232 0.000000 0.000026
938.372819 254.487021 19.448749 0.000000 0.000004
938.053888 256.121100 17.873976 0.000000 0.000009
937.740822 257.718604 16.260957 0.000000 0.000033
937.433360 259.280125 14.612019 0.000000 0.000101


建模的样条线文件是用UG5做的，也压缩后发上来供有兴趣的同仁看一下，所以我说我的锥齿轮是严格按公式给出的方法，把大端展成的平面齿形再进行锥面化处理的，这样再次展开还是得到大端锥面展开的平面当量齿轮。

M50Z8_38_igs.rar (82.65 KB, 下载次数: 48)

2010-7-16 20:49 上传

点击文件名下载附件

hyfjy

我发现我的建模方法有错误，我用了锥面投影圆弧，而不是包络到锥面上的，
但圆弧包络到圆锥上的方程太难推 ...
ufohk 发表于 2010-7-16 19:12


登录/注册后可看大图

正是因为难，才有攻坚的乐趣哦，努力啊。
