想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

ufohk · 发表于 2010-8-6 01:06

回复 hyfjy 的帖子

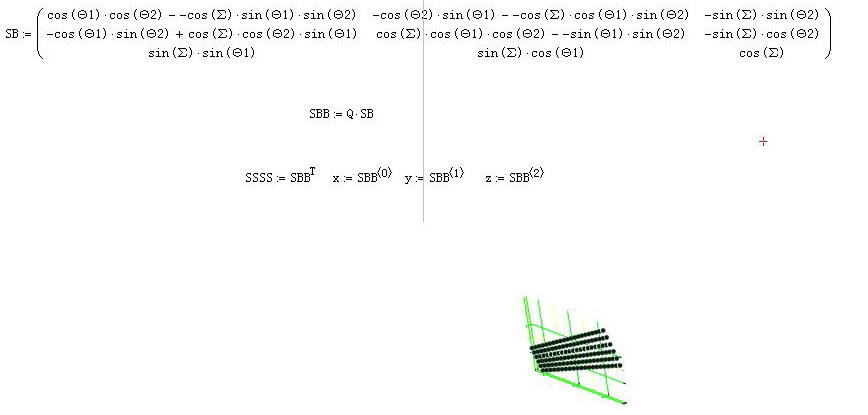

为什么我的这个矩阵只能产生旋转效果，而不能把平面转化成曲面

547760100 · 发表于 2010-8-6 19:21

:'(我们老总叫我用UG建立公司生产的锥齿轮副的运动仿真~！我才刚从学校毕业啊。救救我吧！能不能上传个整个建模过程的录象让我学习学习啊……小弟跪谢:'(:'(:'(:'(他才给我一个月的时间……怕学不会

hyfjy · 发表于 2010-8-6 20:19

我们老总叫我用UG建立公司生产的锥齿轮副的运动仿真~！我才刚从学校毕业啊。救救我吧！能不能上传个整个 ...
547760100 发表于 2010-8-6 19:21

登录/注册后可看大图

本人在无锡工作，如果可能的话，可以把参数传过来看看，如果方便，也欢迎来无锡共同探讨。谢谢。

hyfjy · 发表于 2010-8-6 20:24

回复

为什么我的这个矩阵只能产生旋转效果，而不能把平面转化成曲面
ufohk 发表于 2010-8-6 01:06

登录/注册后可看大图

道理十分简单，你只进行了旋转的操作，没进行平面转曲面的操作，电脑总是被动地听主人的话的。再加把力，记住这“最后的努力”也是要气力的。

ufohk · 发表于 2010-8-7 00:46

回复 hyfjy 的帖子

谢谢你的勉励，事在人为，我一定行，;P

hyfjy · 发表于 2010-8-8 19:31

本帖最后由 hyfjy 于 2010-8-8 19:46 编辑

伟大的领袖毛主席教导我们说：“最后的胜利，往往存在于再坚持一下的努力之中”。这最后的努力是要付出最大的气力的，不少人在最后的努力之前退却了，但冲向最后的努力的人，才是有胜利希望的勇士。祝你成功哦。

hyfjy · 发表于 2010-8-17 20:22

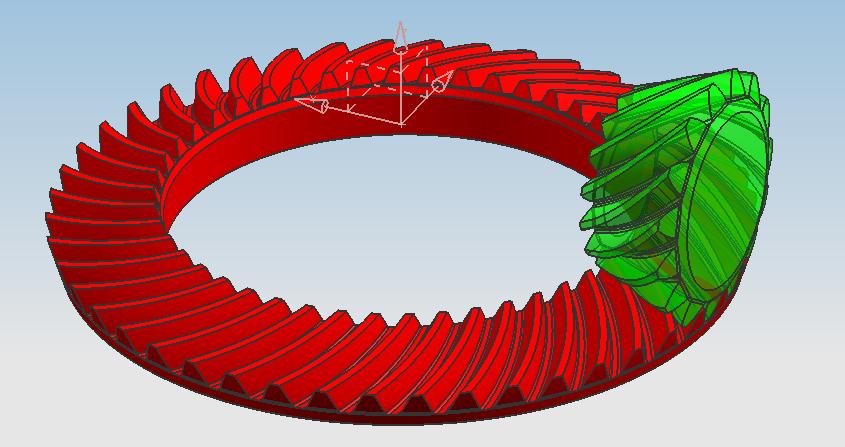

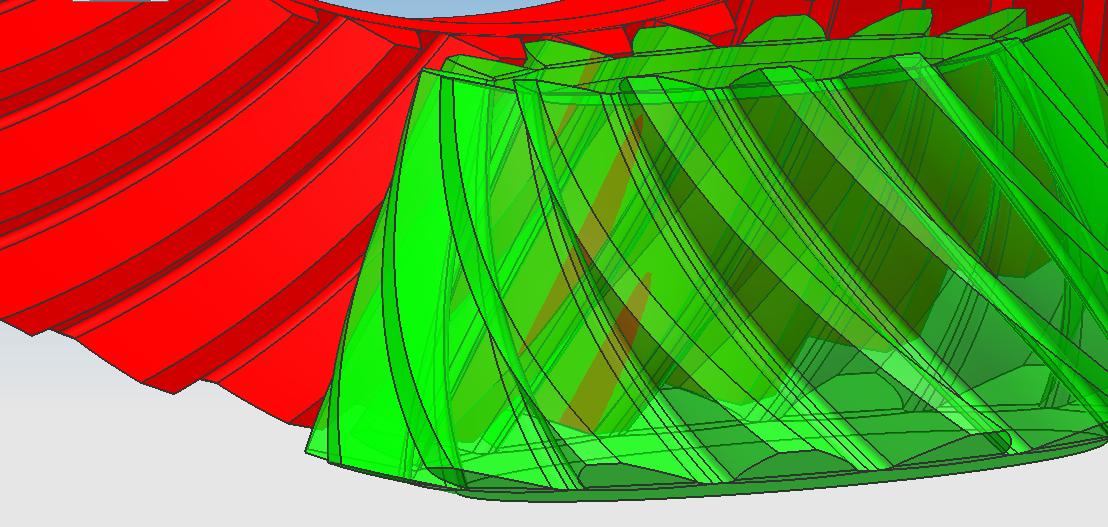

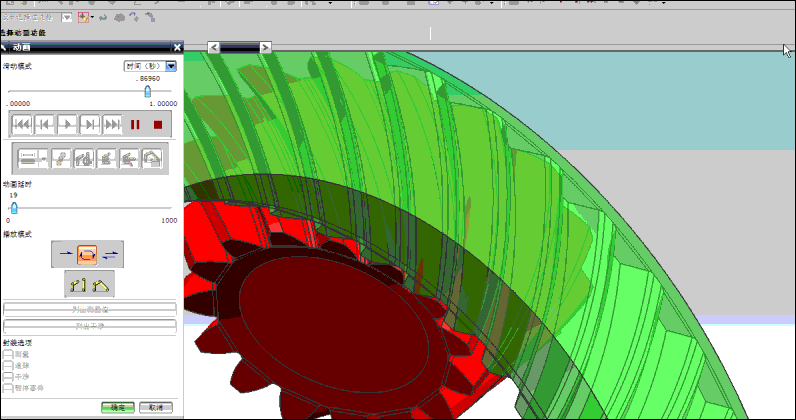

我一直是用自己编制的程序进行圆弧齿螺旋锥齿轮的三维建模，从来不知道UG所带的齿轮外挂模块是否有效，有位朋友近期得到了UG7.0的齿轮外挂模块，很是高兴，我让他传了份软件自动生成的弧齿锥齿轮副模型，好见识一下这方便快捷的建模方法是否能得到理想的三维模型。不曾想一检查，大失所望，不仅齿轮副在静态就有干涉，且在运动仿真中看到模型无法达到螺旋锥齿轮起码的啮合要求。仔细分析，发现建模是用大端当量平面齿形直接装在锥面上的，小轮根本无法得到接触区，运动仿真中一直是大轮的齿顶与小轮的齿根同时进行线接触。严格地说，这种模型只能算作示意图，没有任何使用价值的，更不要说什么能通过格里森的软件分析了，如果这种模型也能通过格里森的软件分析，那才叫一个滑稽。下面是我的部份截屏图。

以上的实践告诉我不要迷信已有的现成模块，芝麻开门得到的东西也许并不可靠。认认真真地弄懂基本的原理才是技术人员应遵守的原则。

dongtianretang · 发表于 2010-8-20 23:13

受益匪浅

coalerwang · 发表于 2010-8-25 11:00

中南大学齿轮研究所报到

hyfjy · 发表于 2010-8-26 20:25

中南大学齿轮研究所报到
coalerwang 发表于 2010-8-25 11:00

登录/注册后可看大图

能否把模型的X_T格式传上来让我分析一下么？谢谢。
