想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

1453689207

斑竹，明天我把我画的球面渐开线 线条上传上来你看下，如何能解决这个问题，行吗？

hyfjy

这个贴子有好几年了，当初一直关心的朋友，不少人在齿轮建模方面有了长足的进展，也有朋友在难点前退却了，在技术发展上，在个人的技术水平提高上，没有平坦的路可走。现成的软件是双刃剑，操作起来是容易了，但也会让人不思进取。回忆这几年，在朋友的关心下，软件也有了长足的进步。谢谢曾关心过这一话题的朋友们，有兴趣再回过头来看看自己走过的路，能得到一些启发。

hyfjy

本贴已发表四年，今天又是五一节，自己顶一下，看看这条路上还有多少朋友在坚持，在不断探索。感谢所有关注过这一话题的朋友。

秦艾德

螺伞齿还是有点难度

西风烈

hyfjy 发表于 2010-4-29 20:59


登录/注册后可看大图

WOODEE先生做的三维图经下载后对正反齿面进行了运动仿真，得到的图像如下：

正转得到的：

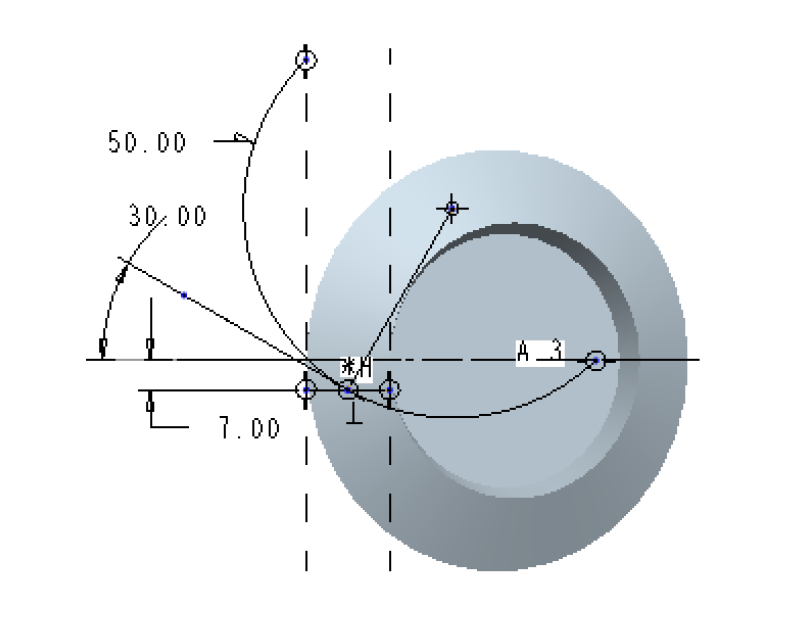

这么久了，遇到这个问题，不知道费先生现在是否还有兴趣。我用catia建模，但是，是用大小端渐开线齿形——圆弧齿线投影到分度圆面——多截面工具（可以说扫略，一样的）。可以用成型齿形阵列，也可以用去除材料做。齿形齿面应该说是标准的断面渐开线齿形，标准圆弧齿线。但是做了很长时间了，大小齿轮做了就是配合不上，大端配合上了，小端又出现干涉。所以，我想应该是齿线的问题，请教齿线是如何做的，如何向节锥面投影的（我是向节锥面的那个平面投影），另外。图中这个齿线便宜了一个7.00，是怎么来的，我用的直接就是不便宜，也就是7.00在我那里是0.00。还请费先生不吝赐教，不胜感激

西风烈

hyfjy 发表于 2010-4-29 20:59


登录/注册后可看大图

WOODEE先生做的三维图经下载后对正反齿面进行了运动仿真，得到的图像如下：

正转得到的：

这么久了，遇到这个问题，不知道费先生现在是否还有兴趣。我用catia建模，但是，是用大小端渐开线齿形——圆弧齿线投影到分度圆面——多截面工具（可以说扫略，一样的）。可以用成型齿形阵列，也可以用去除材料做。齿形齿面应该说是标准的断面渐开线齿形，标准圆弧齿线。但是做了很长时间了，大小齿轮做了就是配合不上，大端配合上了，小端又出现干涉。所以，我想应该是齿线的问题，请教齿线是如何做的，如何向节锥面投影的（我是向节锥面的那个平面投影），另外。图中这个齿线便宜了一个7.00，是怎么来的，我用的直接就是不便宜，也就是7.00在我那里是0.00。还请费先生不吝赐教，不胜感激

hyfjy

西风烈 发表于 2014-10-20 16:57


登录/注册后可看大图

这么久了，遇到这个问题，不知道费先生现在是否还有兴趣。我用catia建模，但是，是用大小端渐开线齿形—— ...

你好，我不懂catia软件，所以无法对你做3D模型说什么，但有一条是肯定的，如果空间的点与曲线不符合共轭原理才是模型最后干涉的主要原因，投影在精确建模上是一个粗略的说法，锥面上不会有平面，你是向什么地方投影的我真的弄不清。真对不起。
我在软件中计算的过程是这样的，计算当量齿轮的平面齿形，然后进行锥面化，把所有的点位置全部输出后再由点到线，由线到面，经过缝合等步骤，最后形成能够共轭的齿轮副的。按这个思路我觉得才有一定的希望。祝你早日成功。当一条路走不通时，要仔细分析原因，及时修正自己的数学模型。这样走下去，才能成功。

西风烈

hyfjy 发表于 2014-10-20 22:01


登录/注册后可看大图

你好，我不懂catia软件，所以无法对你做3D模型说什么，但有一条是肯定的，如果空间的点与曲线不符合共轭原 ...

谢谢你的解答。我也看到了你的由低到高的建模方法。面儿就是节锥面的切平面。在那上边画的圆。共轭啥的这块也知道。只是catia没用这种编程的方法。另外，UG没用过，这个印痕分析是UG独有的吗，还是你二次开发的？proe里边有没有？谢谢。

修行这块就不问你了，过后自己研究吧。

谢谢你

西风烈

ufohk 发表于 2010-7-24 15:29


登录/注册后可看大图

你的齿轮是正确的，但我的不是基于实际加工的，是用的球面渐开和圆弧投影，圆弧包络的公式我有了，继续研究 ...

哥们，看我该贴最后一页（P22），我也用的是把圆弧投影，怎么就是不行呢？谢谢

西风烈

coalerwang 发表于 2010-8-25 11:00


登录/注册后可看大图

中南大学齿轮研究所  报到

不知兄台还在论坛否，能否说一下该弧齿锥齿轮参数化建模过程，我的齿线总是不对呢。干涉。我用的是背锥上大小端渐开线——裁剪——圆弧齿线投影——多曲面——实体——阵列。应该是齿线圆弧投影不对，能否赐教
