想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

hyfjy

1561720203 发表于 2013-2-16 16:45


登录/注册后可看大图

按等滑动率建模,使磨损和噪音最小.

48824305朋友寄来一对模型，运动仿真后看到效果真的不行哦。
转成的啮合模型：

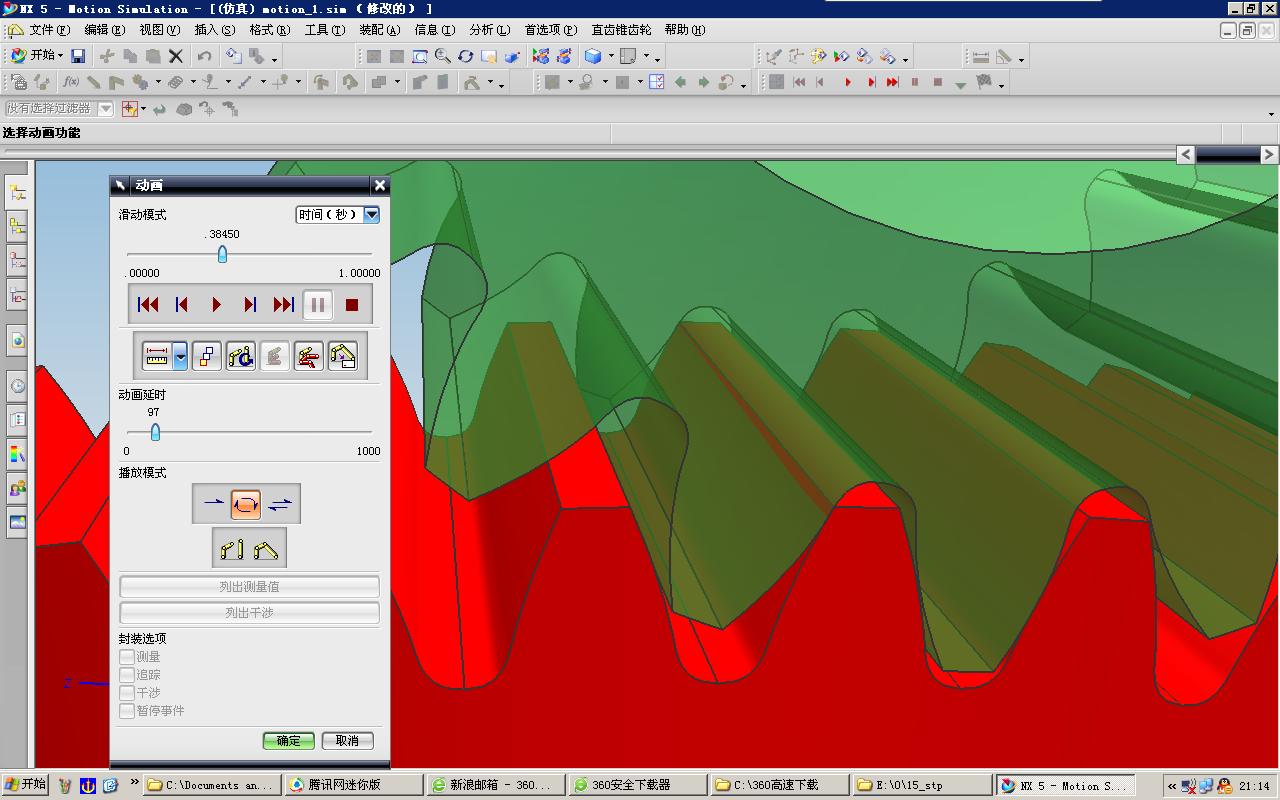

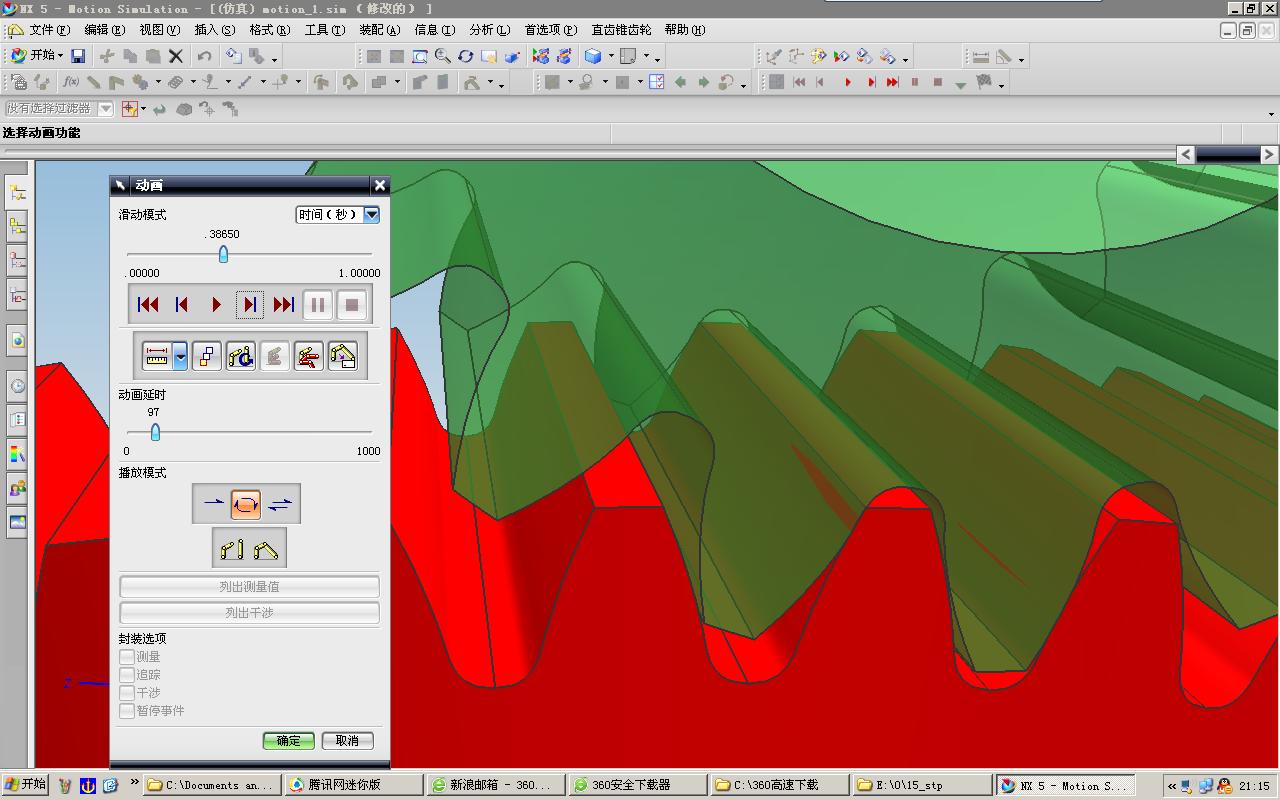

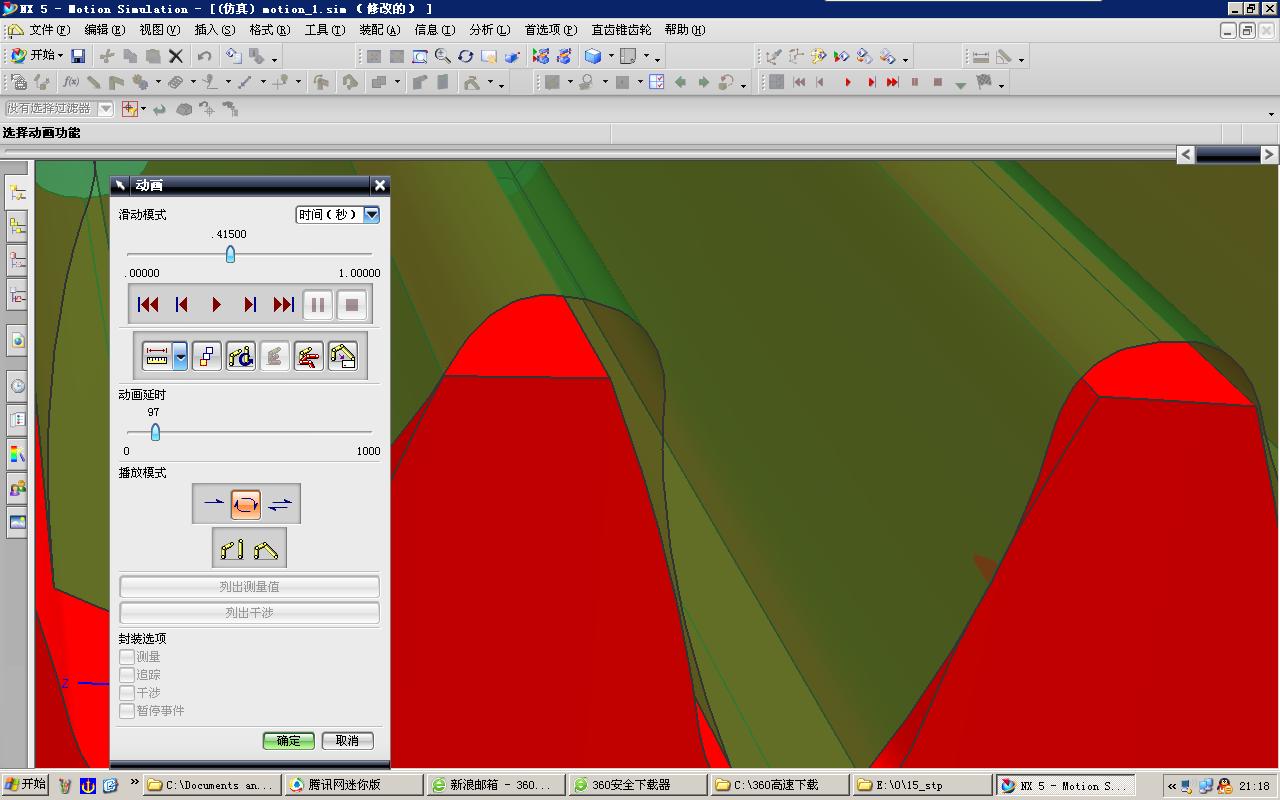

运动仿真的图：




从接触印痕看，齿向未修形，重合度太小，可能会有冲击。

1561720203

改了一下程序,这回应该没问题了.

1561720203

win7的手提电脑不能登陆,每次都要开XP的台式电脑,挺麻烦的.

hyfjy

1561720203 发表于 2013-2-20 19:56


登录/注册后可看大图

改了一下程序,这回应该没问题了.

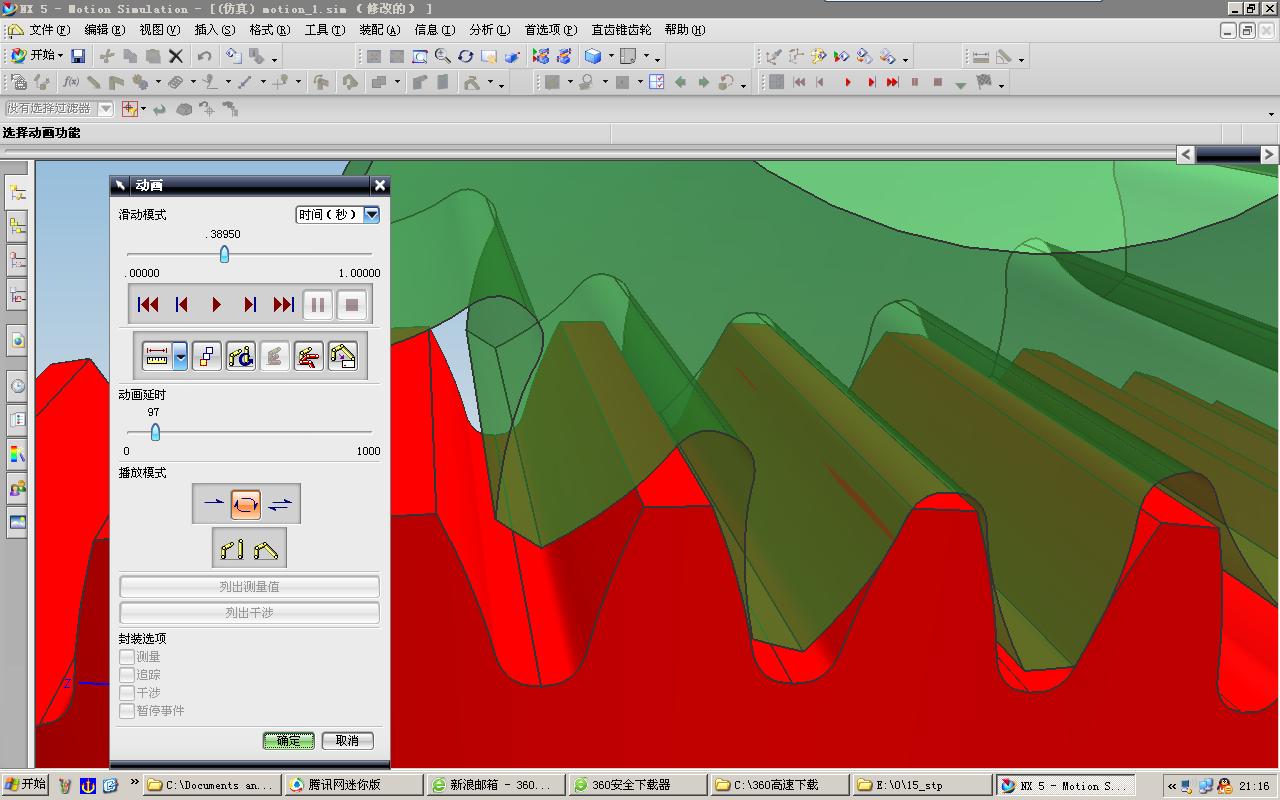

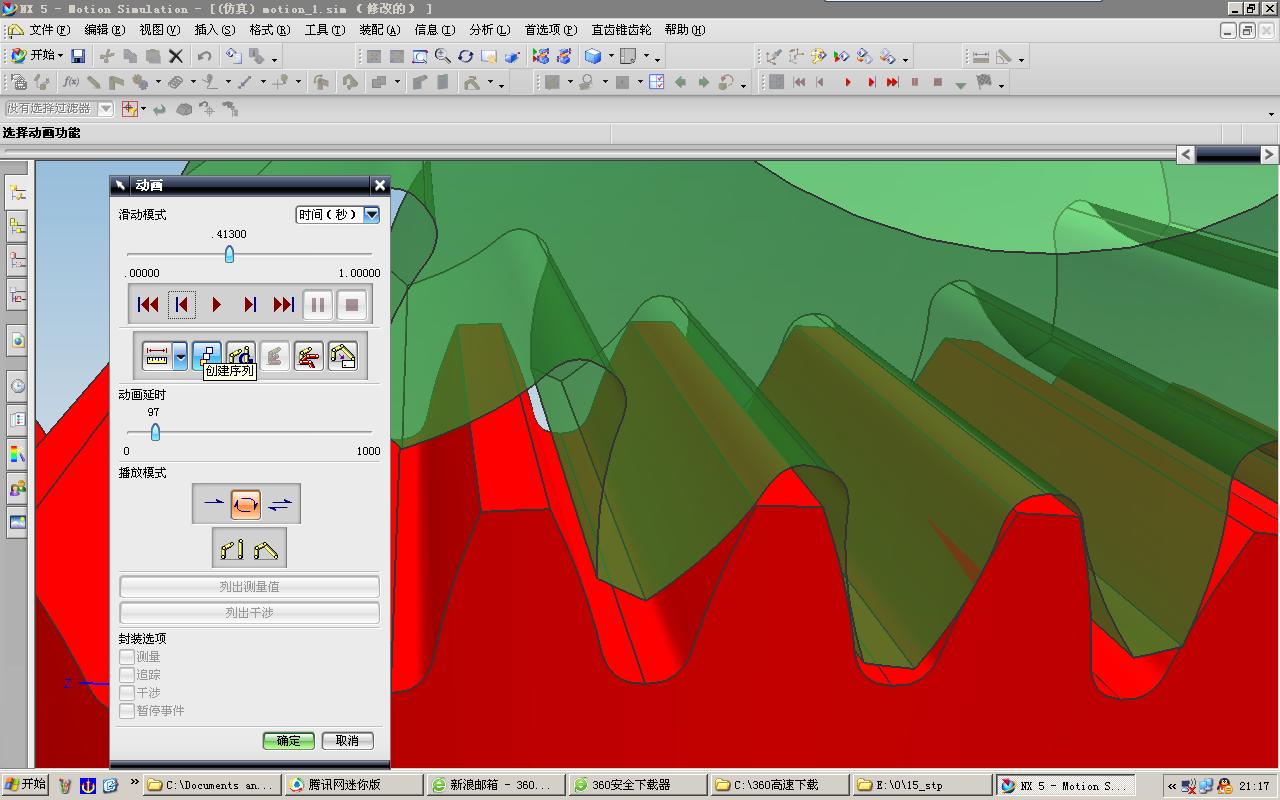

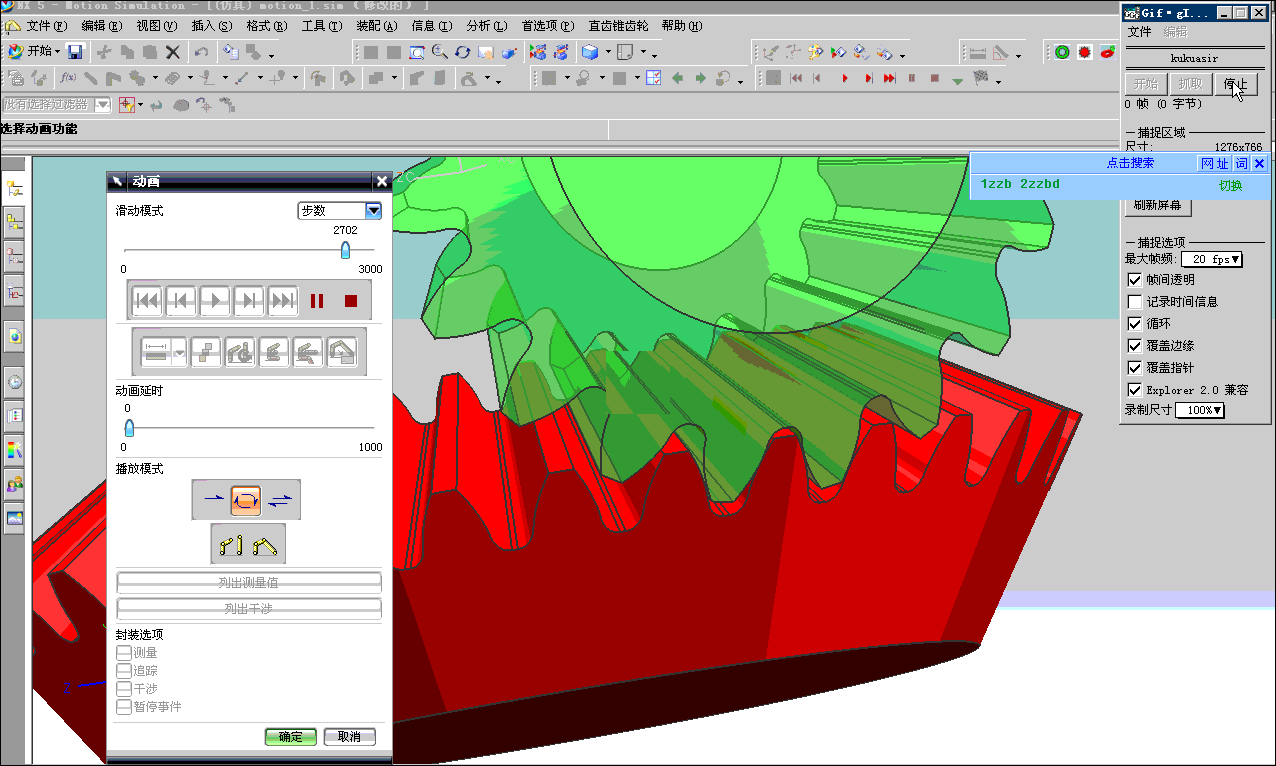

更不行了：











从顶接触开始，到大端边缘接触，一半就停止了，然后就是下一个齿顶的接触，都是这样的。

Ericao

O(∩_∩)O谢谢分享

Ericao

请问hyfjy （费工）： 格里森制弧齿锥齿轮副，主从动轮啮合时，齿的旋向有讲究吗？是主动轮反转也可以吗？
你的回答，将是不尽感激。谢谢！

hyfjy

一般在装配时要求在工作的主要面是小轮的凹面与大轮的凸面相啮合，使得轴向力是指出大端的，这就是设计要求。对于一些要求较高的工程机械上，常用的是前后桥大小轮旋向相反的同参数锥齿轮副。如果结构也相同，那装配时得特别注意。一定要使得在车辆前进时，前后桥的锥齿轮都符合这一要求。

asheng

楼主你好，我最近在用UG画一个直齿锥齿轮。我用的UG7.5上面的齿轮建模的功能来画的，把齿轮的一些参数输入进去，齿轮的初步形状就出来了。然后我又根据图纸的尺寸修改了一下齿轮，不知道这样建模问题是不是很大啊，恳请老师回答，我是初学者。

1561720203


登录/注册后可看大图

1561720203

模数             螺旋角              压力角

m=6.0         βx=0.748155   α=0.460912
m=5.90906   βx=0.733728   α=0.455676
m=5.81812   βx=0.71948   α=0.450691
m=5.72718   βx=0.705401   α=0.44594
m=5.63624   βx=0.691481   α=0.441409
m=5.5453   βx=0.677711   α=0.437083
m=5.45436   βx=0.664085   α=0.432949
m=5.36342   βx=0.650594   α=0.428997
m=5.27248   βx=0.637231   α=0.425215
m=5.18154   βx=0.623991   α=0.421594
m=5.0906   βx=0.610865   α=0.418125
m=4.99967   βx=0.59785   α=0.4148
m=4.90873   βx=0.584938   α=0.411611
m=4.81779   βx=0.572125   α=0.408551
m=4.72685   βx=0.559405   α=0.405615
m=4.63591   βx=0.546774   α=0.402795
m=4.54497   βx=0.534227   α=0.400087
m=4.45403   βx=0.521758   α=0.397485
m=4.36309   βx=0.509365   α=0.394984
m=4.27215   βx=0.497042   α=0.39258
m=4.18121   βx=0.484785   α=0.39027

弧齿圆锥齿轮模数减小, 螺旋角与压力角跟着减小,合理吗?
