想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

hyfjy · 发表于 2013-4-7 19:47

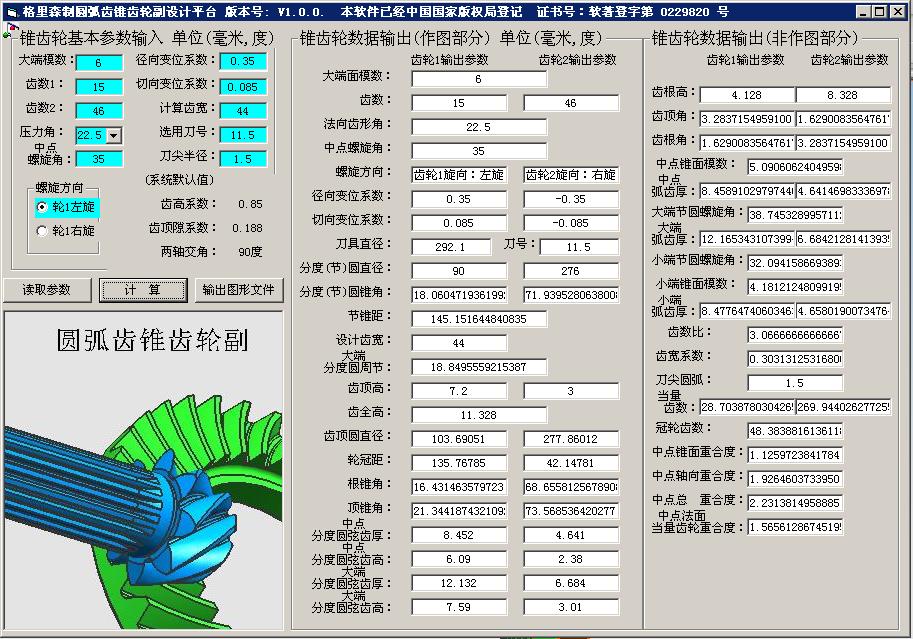

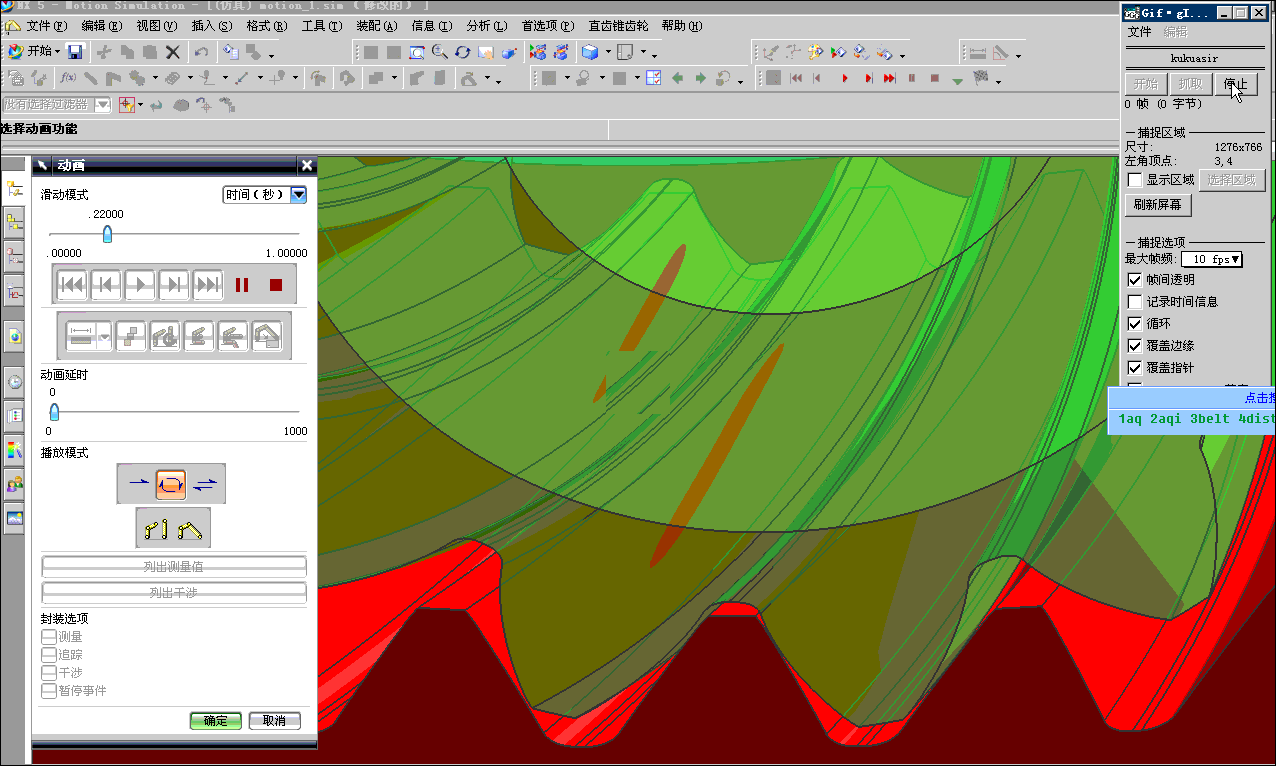

再看一下我的软件设计建模的过程：设计的软件界面为图1，啮合区为图2，二次开发的建模程序压缩文件可以在UG的任何版本中自动生成这对模型。谢谢。

hyfjy · 发表于 2013-4-7 19:49

压缩文件如下：

Z0.rar (266.48 KB, 下载次数: 32)

1561720203 · 发表于 2013-4-7 20:36

登录/注册后可看大图

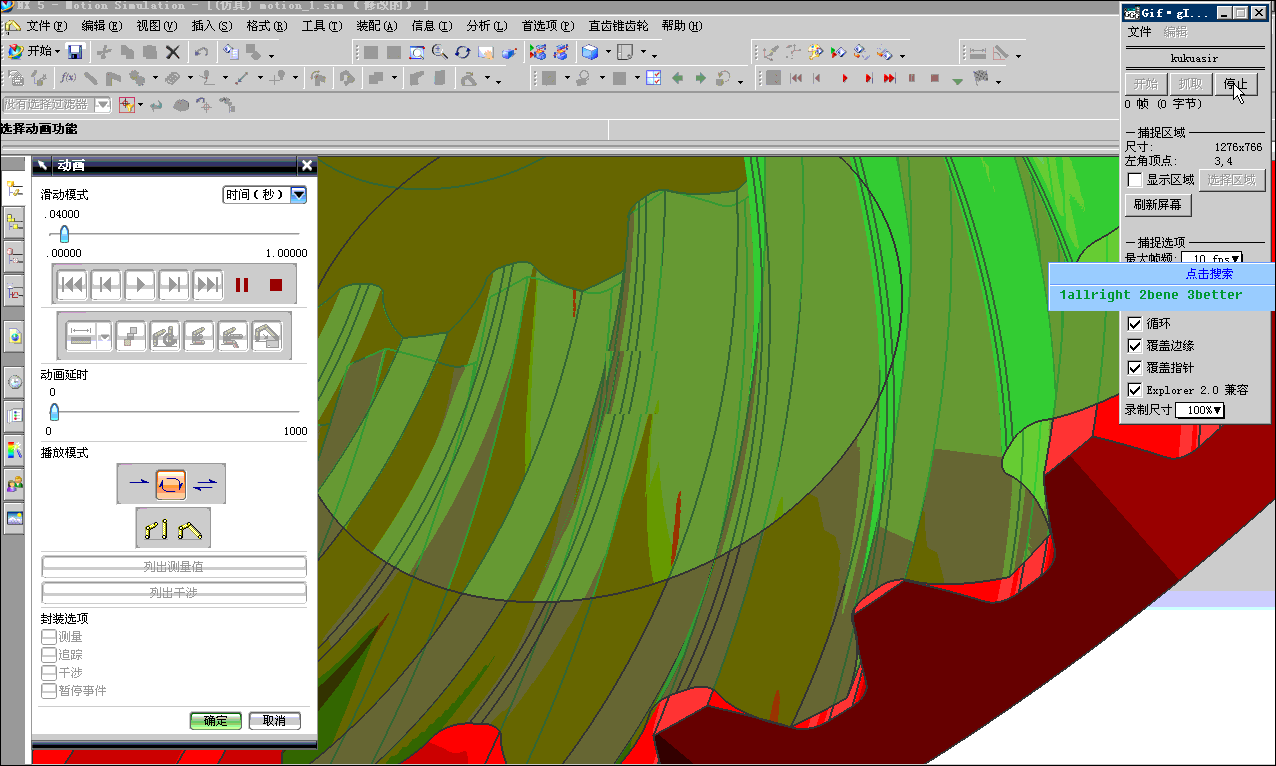

这个啮合应该很完美吧.从头至尾完美啮合.
只是没修形而已,理论上是完美的.

jingshi · 发表于 2013-4-7 21:25

报名学习，自学UG

1561720203 · 发表于 2013-4-8 09:48

asmz13z40_asm.part01.rar (1.89 MB, 下载次数: 1)

asmz13z40_asm.part02.rar (960.98 KB, 下载次数: 1)

费师缚再看看这个斜齿轮的啮合状况.

1561720203 · 发表于 2013-4-9 15:25

z15z46_asm.part01.rar (1.89 MB, 下载次数: 3)

z15z46_asm.part02.rar (1.89 MB, 下载次数: 2)

z15z46_asm.part03.rar (1.89 MB, 下载次数: 2)

z15z46_asm.part04.rar (61.75 KB, 下载次数: 3)

这个是最高境界.

hyfjy · 发表于 2013-4-9 18:26

1561720203 发表于 2013-4-7 20:36

登录/注册后可看大图

这个啮合应该很完美吧.从头至尾完美啮合.
只是没修形而已,理论上是完美的.

工作齿面上仅在齿顶上有啮合，其余的地方均无啮合，这样的啮合能合格？

hyfjy · 发表于 2013-4-12 19:41

hyfjy 发表于 2013-4-9 18:26

登录/注册后可看大图

工作齿面上仅在齿顶上有啮合，其余的地方均无啮合，这样的啮合能合格？

如果一个不成功的方案也抬出来号称是最高境界，那还有什么可以继续吹的呢。虚心使人进步，骄傲使人落后，这是一句名言呢。

hyfjy · 发表于 2013-4-12 19:46

你的模型在静止状态下是二面同时啮合的，也就是干涉的，且干涉的位置都不是啮合区域，所以作为弧齿锥齿轮的三维模型，你的模型是不合格的。

hyfjy · 发表于 2013-4-17 18:20

本帖最后由 hyfjy 于 2013-4-17 18:23 编辑

那请把分析的结果发上来才是。谢谢。
