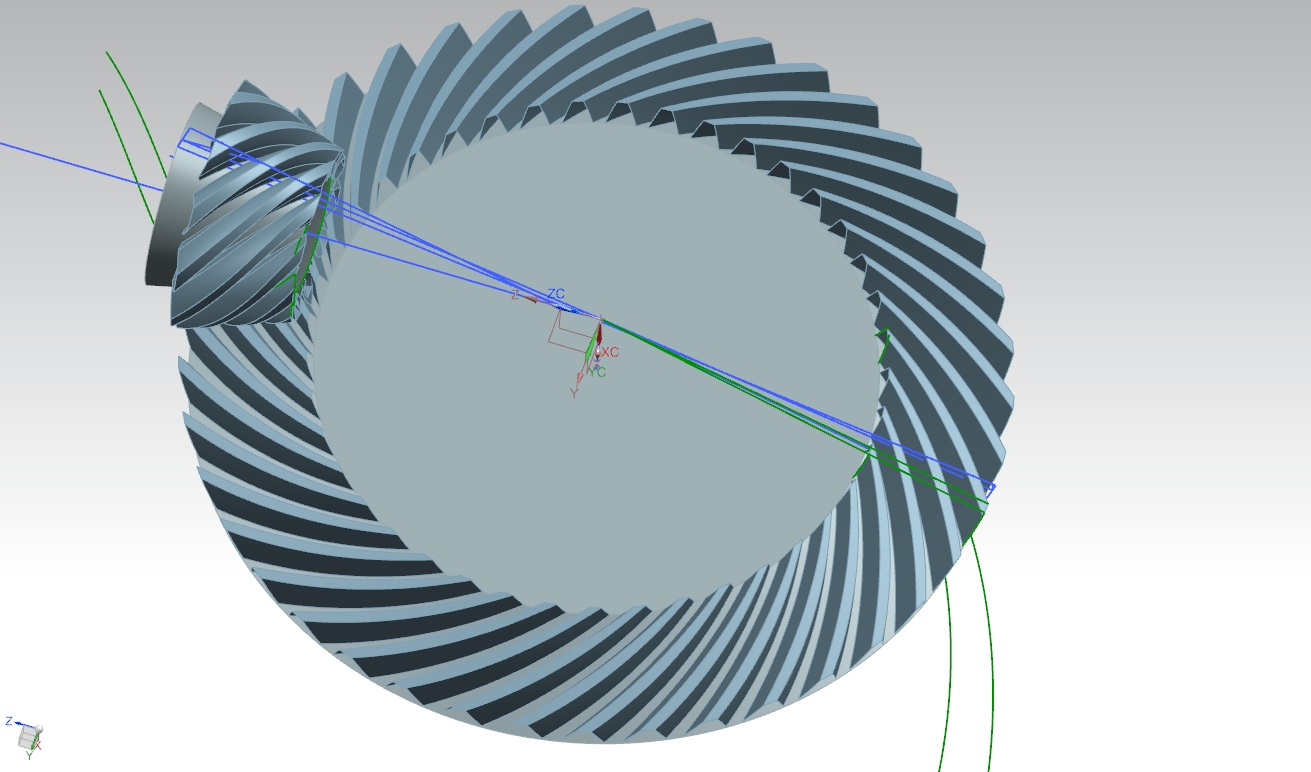

想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

hyfjy

oldman9020 发表于 2015-4-18 02:01


登录/注册后可看大图

圆弧投影，纯粹就是扯淡画法，最好不要采用。

完全不符合啮合原理。

成对的共轭平面渐开线经锥面化处理后，仍然是共轭的，这就是理论依据吧。

oldman9020

也许吧，不过还需要严格理论推导，那样才是最好的验证方法

或者运动仿真，看看接触区域，是不是符合

小小兵

hyfjy 发表于 2010-7-8 20:16


登录/注册后可看大图

又想了一下，也有可能是在转化时软件不能转成实体，所以这位朋友能否把UG3做的文件压缩后发上来，如果真的是 ...

请前辈加我一下QQ420362644   正在学习中  想请教。

小小兵

王君山 发表于 2011-1-12 22:04


登录/注册后可看大图

费工真是热心肠，有您这样好的前辈，我们这些后辈不努力真是对不起您

这位仁兄有费工的电话吗？想请教问题

jingshi

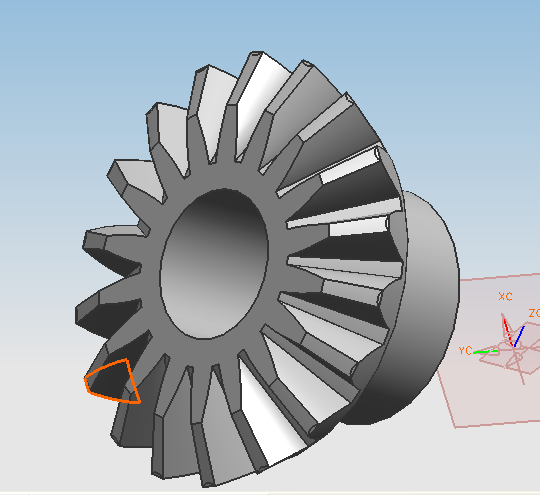

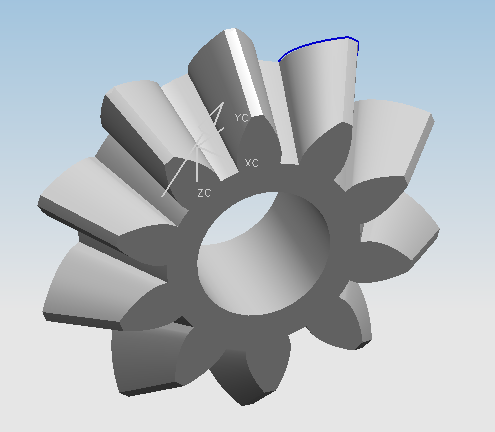

4.0绘制的角变位齿轮

jxhaha

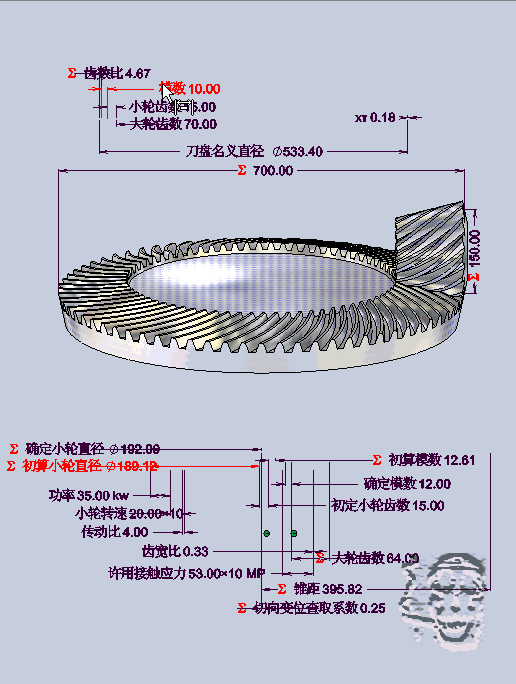

我10年前做着玩的，用SW

yg1899

快六年的帖子了啊，小弟新人，最近正打算做弧齿锥齿轮的proe建模，楼主的这个帖子真是受益匪浅。说下我的初步想法：
1。齿线通过刀盘名义半径的圆弧包络到节锥面（不用投影而用包络，我想是正确的）
2。大端齿廓通过切平面做当量斜齿轮的渐开线，然后包络到背锥
3。小端齿廓类似大端
4。从小端到大端按齿线界面混合，形成一个齿形或齿槽
5。阵列
不知这样是否正确合理？稍后我可能会慢慢做出这个模型出来，希望楼主还关注着这个帖子，多多指教
另外，还想问问楼主几个基本的问题：
1。关于格里森加工，小轮用刀倾法或变性法或普通展成，做出来的实体有无差别，你的模型是按那种做的？
2。大轮用双面法，建模时做齿线是否还要考虑刀顶距，也就是说齿面与节锥面的交线（齿线）的半径不是刀盘名义半径了呢？
3。做齿廓时候，当量斜齿轮的法向压力角是不是左右不一样，根据选择的刀号来确定的呢？
4。很困惑的一点，刀盘轴线是与齿轮根锥面垂直的，也就是说实际的齿面在根锥面上是圆弧的包络，而在节锥面上是则是椭圆弧的包络，那就是说，实际的齿线应该是：与根锥面的切平面相垂直的以刀尖直径为圆的圆柱面，被节锥面的切平面相交，产生一条椭圆弧，然后把这条椭圆弧再包络到节锥面上，形成齿线，不知是否正确？
数学基础知识忘记了好多，搞弧齿很有难度，有些基本的东西还弄不太懂，希望前辈不吝赐教

hyfjy

经典的弧锥齿轮加工法，相对于格里森制的纯理论，只是个不得已而为之的简化法，也就是说，理论上并不完全合理，首先，大小端截锥面的模数不一样，故齿沟宽度也不应该一样，如何能用一个刀具去切成呢。二，大轮的双面法，也是一种近似的加工方法，大轮不是平面齿轮，齿廓是弯曲的如何能用直廓直接切出？三，各锥截面的压力角是螺旋角的函数，故也是不一样的。四，纯理论的平面齿轮，齿廓线是直廓，锥角90度，刀具齿面一面与大轮共轭，同时另一面与小轮共轭。在90度的平面上，齿线是纯圆弧的。
