想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

wjack5555

谢谢分享！

achuanchuan

向组织报到！

guttadz

正在学习这方面的内容，非常好的资料。

sheng52468

费先生您好，我是一个在校大学生，有一个疑惑：请问ug能否实现，以一个齿轮为刀具，通过啮合实现另一个齿轮的三维建模？如果能，请问可否大概的说一下过程，还请费先生指教

xjh1986818

学些了，软件模拟也只能定性评价齿轮副的好坏。

hyfjy

sheng52468 发表于 2017-2-24 20:50
费先生您好，我是一个在校大学生，有一个疑惑：请问ug能否实现，以一个齿轮为刀具，通过啮合实现另一个齿轮 ...

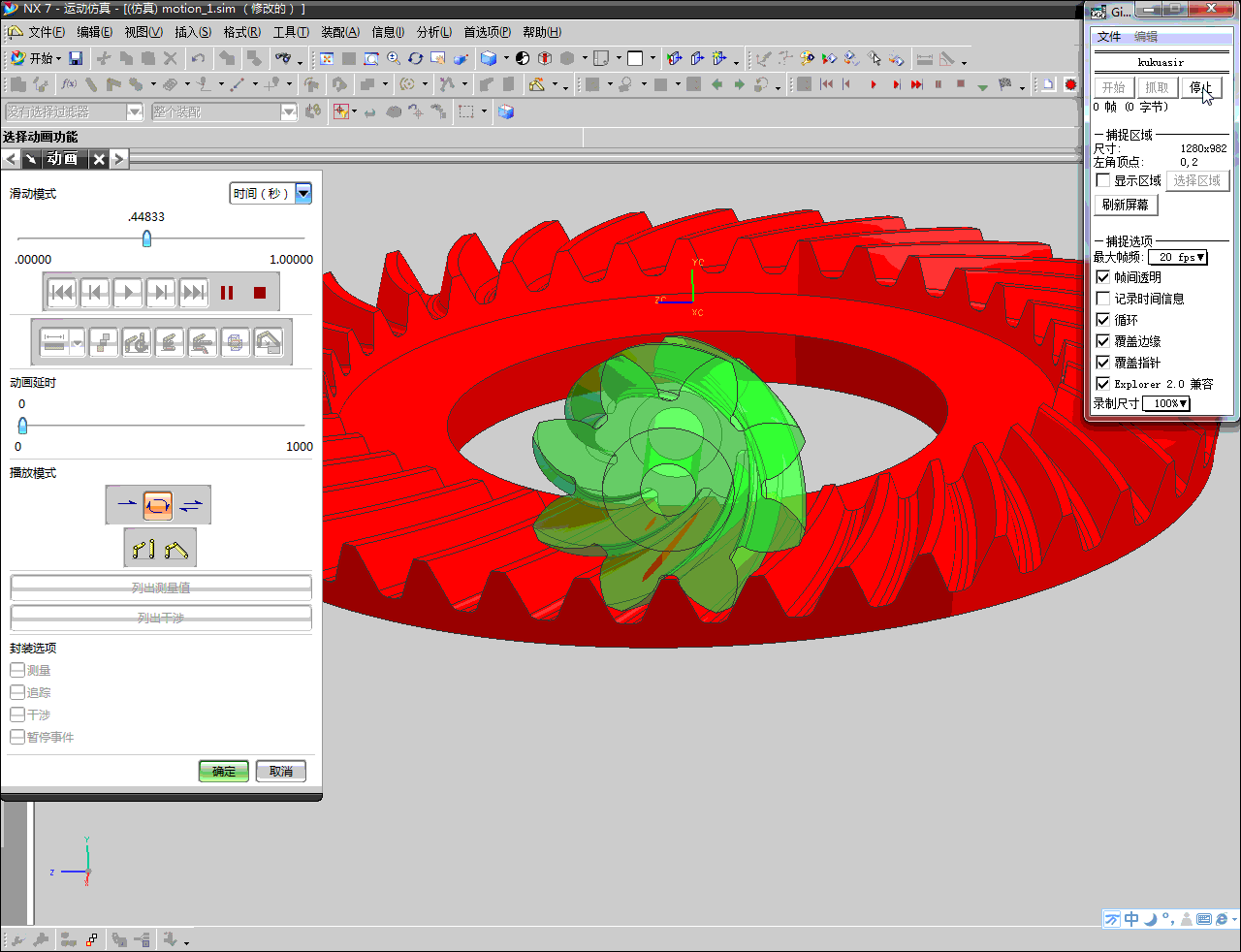

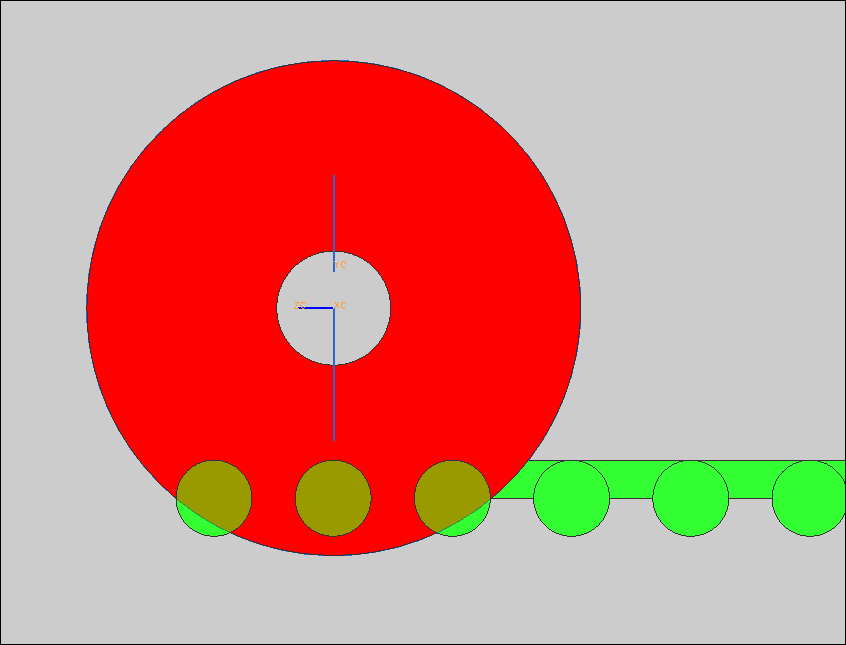

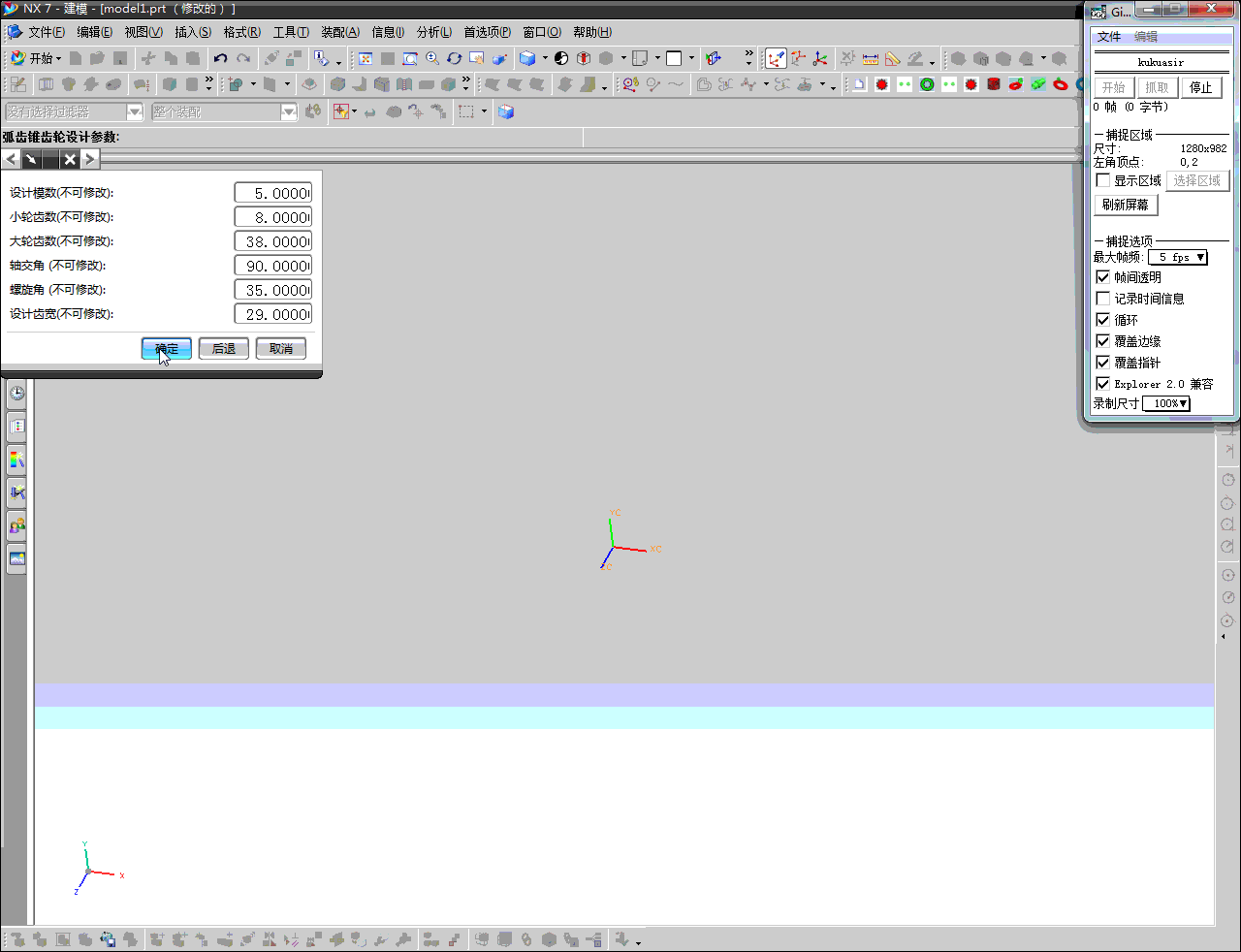

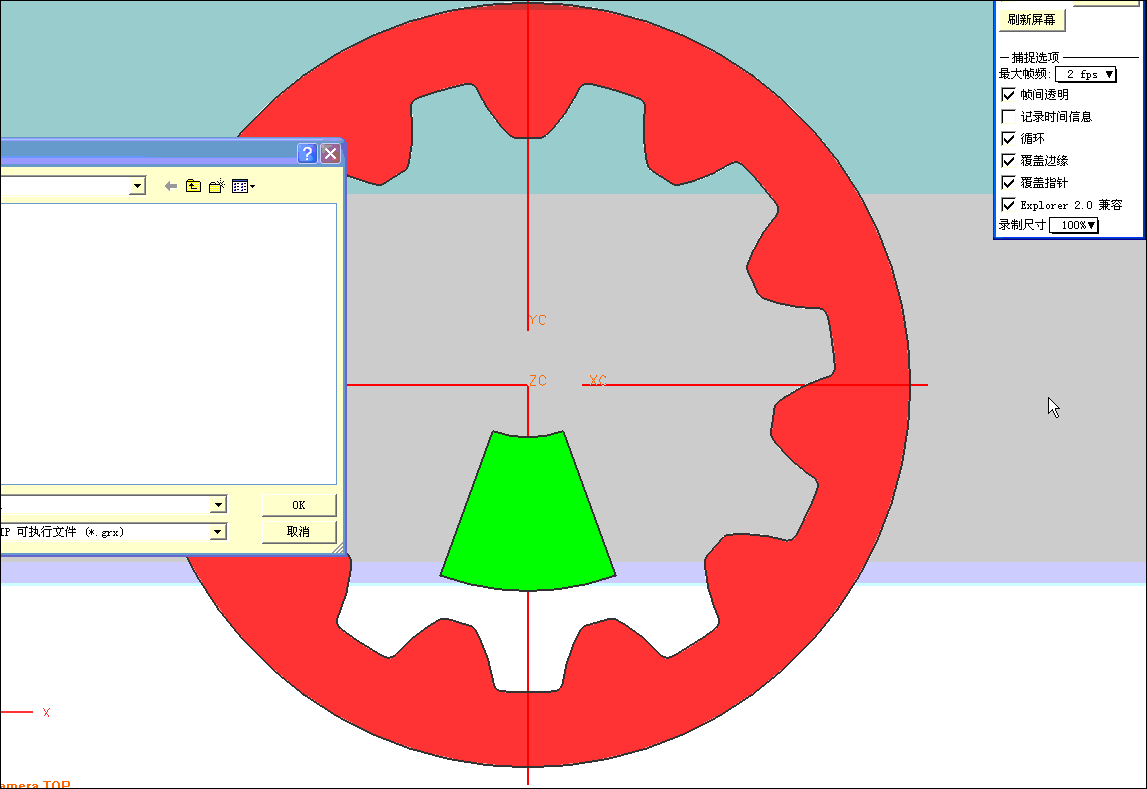

做一个原配件（基本件），必须在各个方向上大于实际需要的轮廓，用程序控制互相运动过程，到位后，复制加布尔运算（布尔运算中会丧失一个基本件），去除干涉的部分，用这种办法完成一个基本单元（如齿槽，齿廓都可以），然后取一个完整的基本单元进行光顺化处理，去除因展成次数不过细而可能产生的多余部分，然后就是把基本单元阵列成为一个整体，用这样的办法建模后，可以与原设计的基本件正常啮合，但要注意的是用来展成的基本件，在需要进行修形的部分先设计出反修形及反向齿侧隙（加厚齿宽），加高齿高，可以做出顶隙，最后在使用时，再按正常的修形，间隙及齿顶高进行基本件设计，这样，得到的模型可以投入生产。

hyfjy

hyfjy

当然，最基本的办法还是解析法，根据展成运动建立数学模型，然后逐点计算出各截面，所有齿面的点坐标，然后直接建模最可靠。

小小兵

费老你好，最近公司准备做弧锥齿轮的粉末冶金件，以前只是做弧锥齿轮的切齿加工，请问您有这方面的知识，能跟您请教吗？期盼  我的QQ420362644 微信：wx137936

1170117

费老师，你建立的模型如何用现有的机床加工出来，也就是如何用你的模型确定加工机床的调整参数？
