想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

1561720203

模数             螺旋角              压力角

m=6.0   βx=42.8661°   α=26.4083°
m=5.90906   βx=42.0395°   α=26.1083°
m=5.81812   βx=41.2232°   α=25.8227°
m=5.72718   βx=40.4165°   α=25.5505°
m=5.63624   βx=39.6189°   α=25.2909°
m=5.5453   βx=38.83°   α=25.043°
m=5.45436   βx=38.0493°   α=24.8062°
m=5.36342   βx=37.2763°   α=24.5797°
m=5.27248   βx=36.5107°   α=24.363°
m=5.18154   βx=35.752°   α=24.1556°
m=5.0906   βx=35.0°   α=23.9568°
m=4.99967   βx=34.2543°   α=23.7663°
m=4.90873   βx=33.5145°   α=23.5836°
m=4.81779   βx=32.7803°   α=23.4083°
m=4.72685   βx=32.0516°   α=23.24°
m=4.63591   βx=31.3278°   α=23.0785°
m=4.54497   βx=30.6089°   α=22.9233°
m=4.45403   βx=29.8946°   α=22.7742°
m=4.36309   βx=29.1845°   α=22.6309°
m=4.27215   βx=28.4784°   α=22.4932°
m=4.18121   βx=27.7761°   α=22.3608°

弧齿锥齿轮从大端到小端,
模数减小, 螺旋角与端面压力角跟着减小,
合理吗?

1561720203

请问费大师,你的齿面数据点是否考虑了端面压力角的变化?

1561720203


登录/注册后可看大图

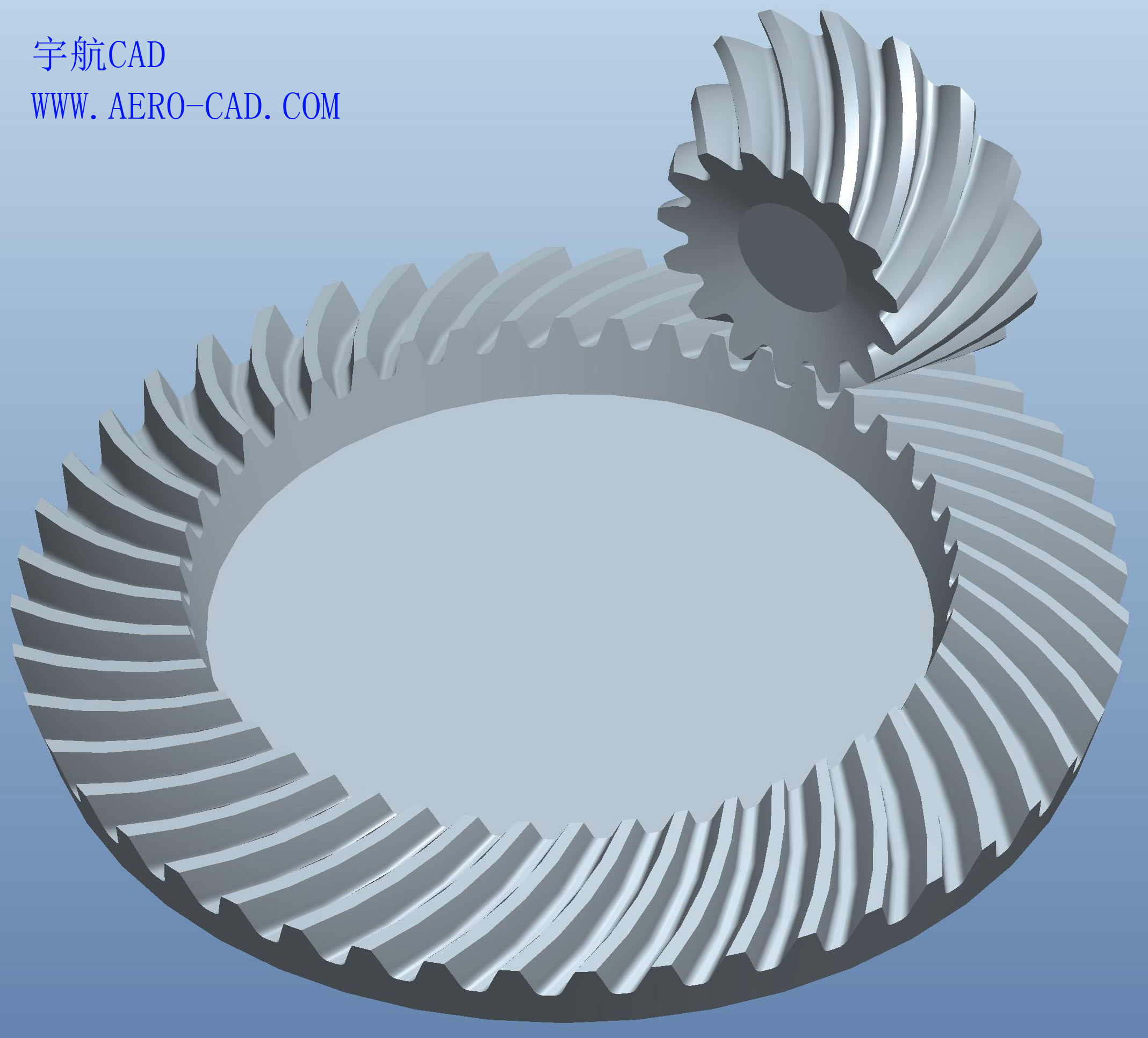

弧齿锥齿轮

1561720203


登录/注册后可看大图

斜齿锥齿轮

hlf

coalerwang 发表于 2010-8-31 08:55


登录/注册后可看大图

[/img]
在CATIA中建立轮坯、刀具的几何模型----+模拟加工过程-----+得到齿面上的曲线族----+拟合出齿面。
...

catia中如何建立弧齿锥齿轮副，求指教啊

1561720203

hyfjy 发表于 2013-2-20 21:20


登录/注册后可看大图

"hyfjy 有勇气发个模型上来才好，至少别人可以从验证中得出正确的结论呢"

模型发在下面.

1561720203

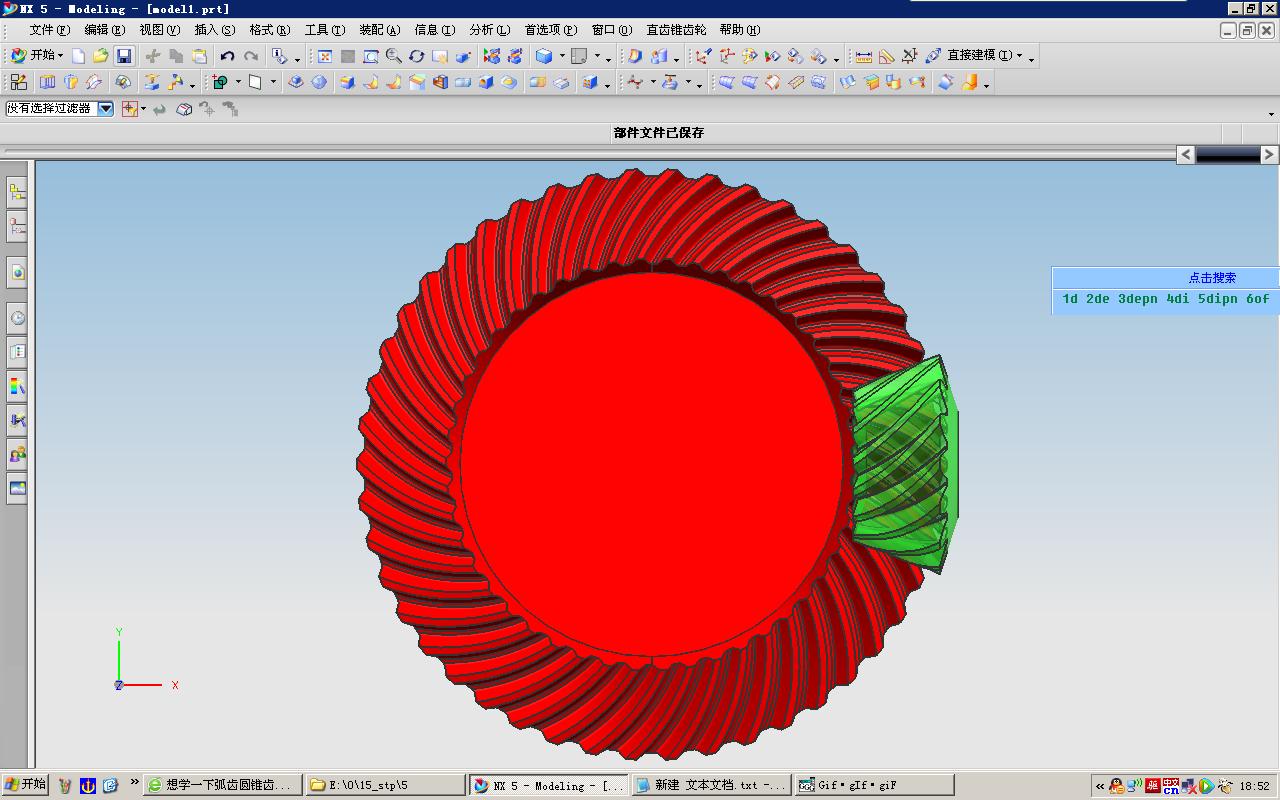

鼓足勇气发个模型上来了,弧齿锥齿轮副三维建模的最高境界.

hyfjy

1561720203 发表于 2013-4-6 16:44


登录/注册后可看大图

鼓足勇气发个模型上来了,弧齿锥齿轮副三维建模的最高境界.

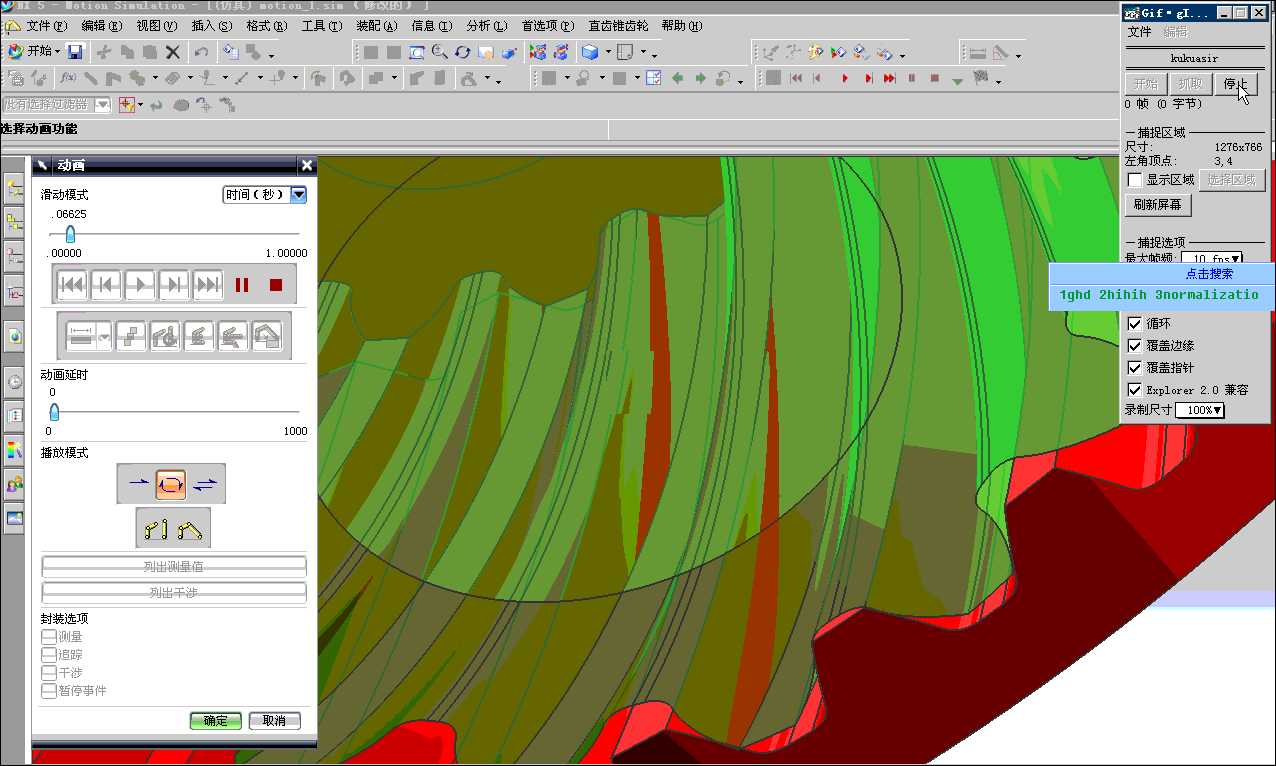

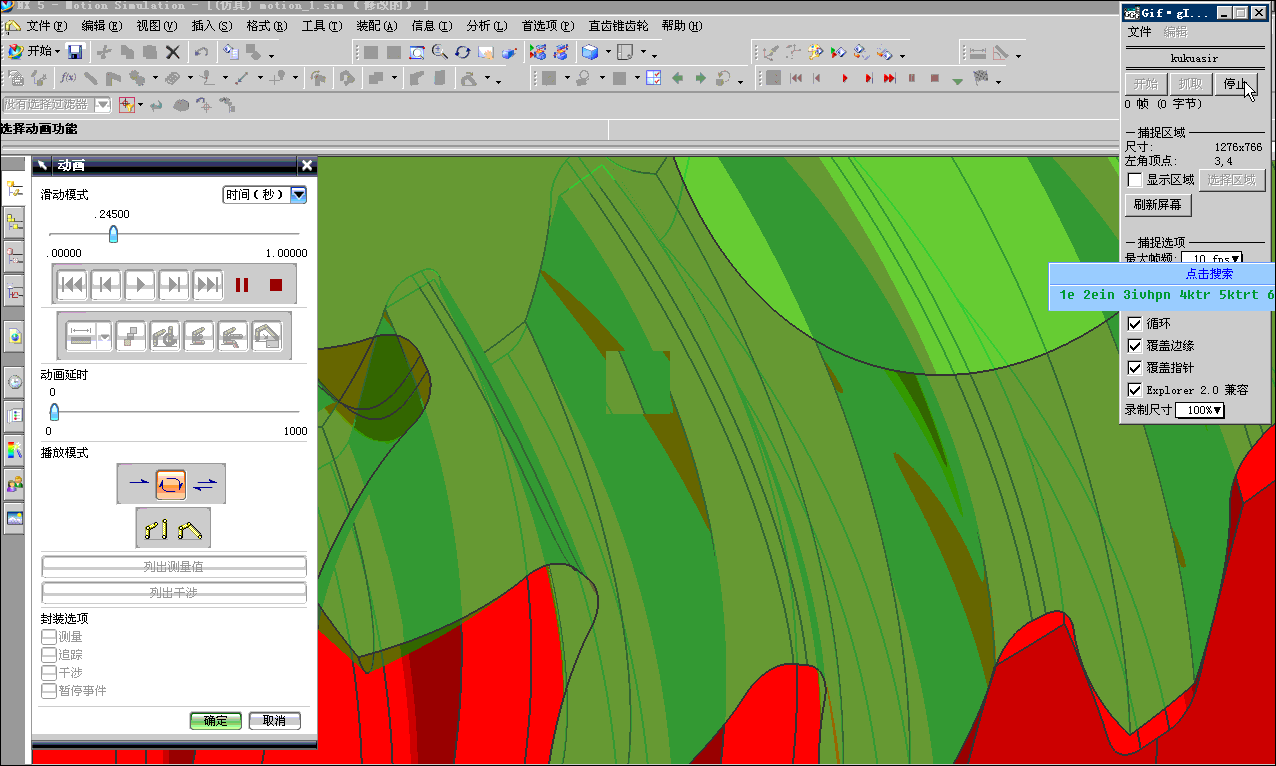

谢谢，终于有朋友把自己所作的弧齿锥齿轮副模型发上来了，今天下载后看了一下，不能算可用的模型，基本啮合部位没有在设计时进行人为确定，故啮合部位很不理想，可以算较好的示意图吧，但不能作为模型投入生产，否则噪音不会好的。打开的图稍作处理后得到的图如1，不经任何处理得到的反面啮合区图为2，正面啮合区图为3，经提前0.1度旋转角的正面啮合区图为4.

hyfjy

编后话：其实自称什么最高境界都是可笑的，我也吹过是二次开发的最高境界，但目前从网上看尚未有任何贴子在齿轮类零件的设计建模二次开发上能达到我发出的贴子的程度，我也希望有同仁能在这个领域有所突破。如果有在某点能超过我的，我还得不断吸收别人的好经验，好办法，在二次开发上也是这样的，故在齿轮类零件的设计建模过程中，只有不断提高自己的设计能力，才能突破已有的水平，达到新的境界。

hyfjy

原模型的基测量数据：小轮安装距144.436737892，小轮锥距145.151426813，大轮安装距65.270666667，大轮锥距145.151644841。
