想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

flyinsunny

看得我汗流浃背啊，里面很多东西都不懂，天书一样，完了，这样还怎么混啊。。。。。前途灰暗啊！

梦想翅膀

能否详细说明一下制作过程，如何制作？

空穴来疯

费工您好，我是用PRO/E作的这个大轮轮齿，实体化后好象跟根锥面有粘连，旋转复制或阵列都不行，能否在百忙中指教！多谢多谢！

fatdragon

回复 hyfjy 的帖子

https://www.gearbbs.com/forum.php?mod=viewthread&tid=65729&extra=
求指点~

hyfjy

回复 空穴来疯 的帖子

实体化后如果与基体有粘接的话，就成为一个零件了，这时用面代换的功能可以做出较完美的单个齿，再进行阵列后就可以得到全部齿的锥齿轮了。谢谢。

dacheng459

hyfjy 发表于 2011-6-13 21:05


登录/注册后可看大图

回复 空穴来疯 的帖子

实体化后如果与基体有粘接的话，就成为一个零件了，这时用面代换的功能可以做出较完 ...

    费老，您好！
    看到你的帖子很受鼓舞！我从接触弧齿建模有你个年头了，我先是通过一种齿形线向背椎投影的方式，但做出的模型貌似不准确，刚开始画的都有干涉。然后我又通过用matlab算出齿顶齿根方程，变换位置，封闭成了一个齿的实体，但建模过程中有许多近似处理，现在正在摸索费老说的齿面的空间变换，弧齿建模真如万丈深渊似的，我曾经消极过，想着混混就完了，但现在我深知自己的愚昧，以致对科学技术的不敬，我会继续努力的！我相信我会建出精确地模型!感谢前辈们不惜赐教，共享了这么多资料
                                                                                                                                                                                    大成

czppaa

hyfjy 发表于 2011-1-2 18:55


登录/注册后可看大图

回复 skyline2010 的帖子

至今没有人如先生这样认真对待遇到的建模困难，其实去参数化在UG中我的体会仅是 ...

费老师您好：我毕业论文是做弧齿准双曲面齿轮三维建模分析的，现在建模很困难啊。以下是我的想法和目前进展还请您多多指教。
软件：catia，matlab
我是想模拟实际的加工过程，在建立刀的方程，通过矩阵的进行空间变换，最终实现轮坯坐标系下的刀面方程，这个刀面也就是刀切出的齿面。
我认为这样的方法可以贴合实际生产，通过后期模拟加载可直接对机床的调整参数进行调整，不知道这样的想法对不对？

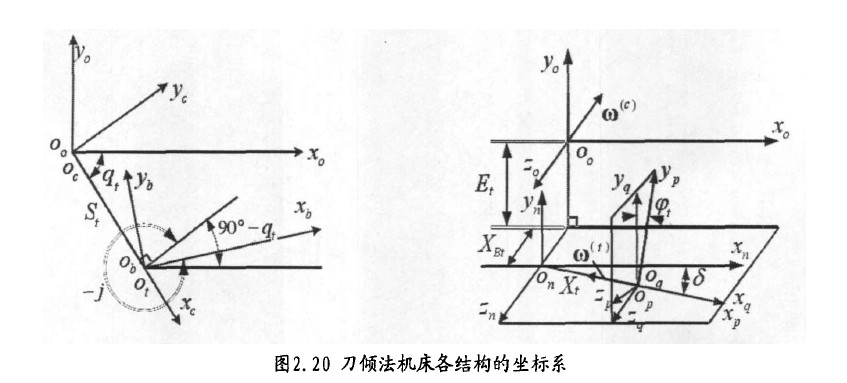

刀倾法建模

这是我小轮建模时应用的模型。

爱猫猫

我只能通过GEARTRAX自动画'

淡雅

源文件可传上来学习一下吗？

weir2010

我画的ug图，是个半成品，画到这儿我突然发现被齿的轮齿缝合后在实体特征里面还是片体，我很郁闷，想请教费老，另外，我尝试着装配这组齿轮，可是不知从何下手，还望指点迷津。第三，我下载了费老您之前发的一个做螺旋伞齿的小软件，我试了一下，不知道是我不会用还是那个软件有问题，出来的.dat文件只有一部分，并不像费老在这个帖子里发的一个压缩.dat数据包这样，我很困惑啊，还望费老赐教。
