想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

wam1128 · 发表于 2010-12-21 22:22

长见识了。

sezangn · 发表于 2010-12-23 23:22

好贴留名，慢慢学习

skyline2010 · 发表于 2010-12-25 19:41

本帖最后由 skyline2010 于 2010-12-25 19:55 编辑

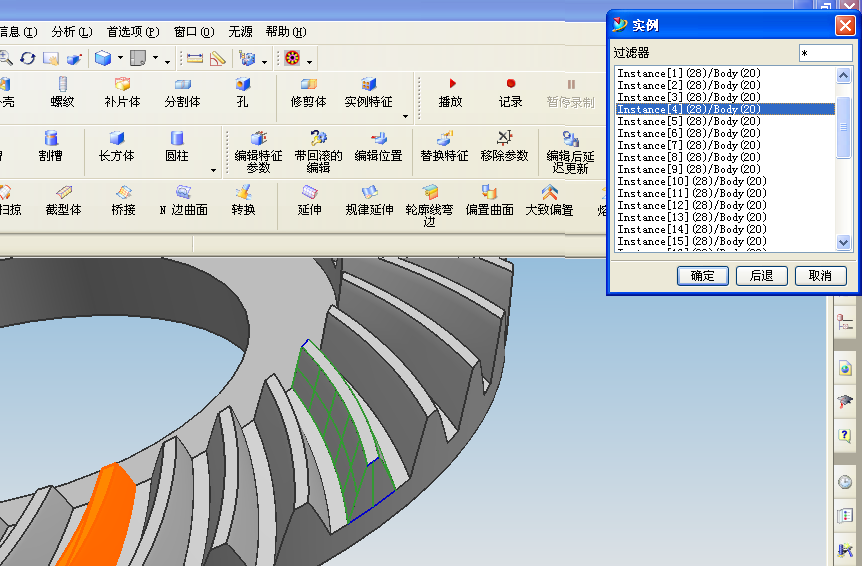

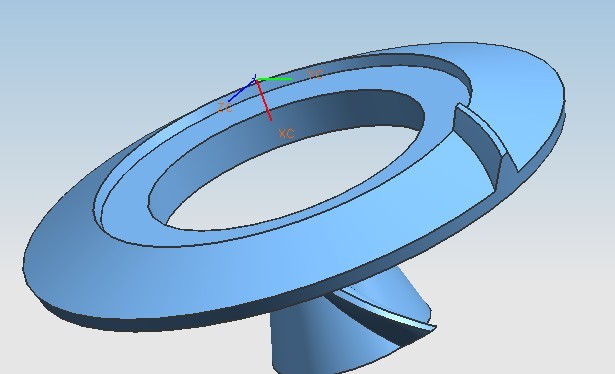

我用的是UG4.0，用回转体得到大轮基体，再进行完替换面操作后，用环形矩阵复制轮齿时，UG显示出错并提示非歧义实体，无法得到最后的完整大轮，怎么解决呢？

hyfjy · 发表于 2010-12-26 08:28

本帖最后由 hyfjy 于 2010-12-26 08:33 编辑

回复 skyline2010 的帖子

在联接（合并）之前先用面代换，把齿的大端面，小端面及底面代换成锥体的相应面后，继续操作就行了。

在复制之前要先把齿根圆弧做出来，最好做成不等半径的齿根圆弧，然后去掉参数（在编辑，特征，去除参数中），再对整体齿轮进行圆形阵列，找到旋转轴线，就可顺利做出完整的齿轮了。

谢谢关注。

skyline2010 · 发表于 2010-12-26 23:48

本帖最后由 skyline2010 于 2010-12-26 23:52 编辑

您好，费老师！

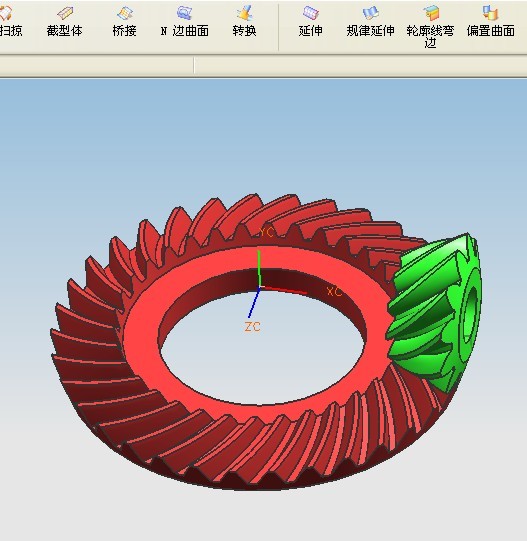

   删除掉实体参数后，环形阵列没有再出现非歧义实体的报错了，作出了完整的大轮，但是运动仿真的时候无法选中实体作为运动对象构建运动副。
   1.非歧义实体是什么意思？一般什么情况下会出现？
   2.为什么之前不用替换面操作的话（用样条曲线缝合成实体后的轮齿因该是个根锥面贴合的吧）轮齿不能和基体进行求和布尔运算呢？
   3.删除掉实体参数后是不是就不能实体机构的进行运动仿真了？
   4.能否大概的介绍下运动仿真的过程？

zclx2003 · 发表于 2010-12-30 10:37

我想知道版主怎么做啮合仿真的关键是那个啮合印迹如何查看我在UG中作仿真时不知道如何看啮合印迹！

zclx2003 · 发表于 2010-12-30 11:54

啮合印迹会了！

空穴来疯 · 发表于 2011-1-1 01:12

原来想找一个最贴近的螺旋线方程来建模，现在看楼主的方法好！只是自己目前还需加油啊！

hyfjy · 发表于 2011-1-2 18:55

本帖最后由 hyfjy 于 2011-1-2 19:12 编辑

回复 skyline2010 的帖子

至今没有人如先生这样认真对待遇到的建模困难，其实去参数化在UG中我的体会仅是去除了模型进行再次编辑的能力，对以后的操作没有任何影响的，我的方法其实是一种非参数建模，在建模中常要用到移动等功能，在有参数的情况下就很麻烦，只能复制，不能移动，而UG本身的强大功能，可以在一个文件中同时建立多个零件，且不防碍各零件的各自运动，所以我就采用了在同一个文件中建立运动仿真图，进行的办法是对一个零件取成半透明的，利用曲面的干涉代替了接触（其实接触区也是一种干涉不是？）通过一个透明的零件看到接触的区域，不是很有趣的事？所以进行三维建模本身就充满了美感，加上对比色的反差，更显某些艺术性吧。
进行圆形阵列后，齿轮是由各分体组成的一个集合体了，这时我常又再次进行去参数化，这样就成为一个实体了，往往去参数化后再进行保存，使之不能在有误操作时再回复到阵列前的图。这样在这个文件作为运动仿真文件时就不会有任何问题了。
样条线本身是按大轮的基体去做的，但在曲线建曲面及曲面建实体的过程中，软件本身的误差造成了各面之间的不帖合，如果你先用做基体的处于根锥处的线条建一个曲面，再测量一下处于齿根处的那条曲线与根锥曲面的距离就可以知道了，做图准确的话，这条曲线与曲面的距离是处处为零的。
进一步说，处于大端的几条曲线与背锥上的曲面的距离也是处处为零的，小端面也如此，如果再沿齿长做出等份的话，每个截面上的曲线与该曲面也是距离处处为零的。

空穴来疯 · 发表于 2011-1-2 23:36

回复空穴来疯的帖子

谢谢楼主的鼓励，我是要先按我的想法做出来！到时请您帮分析啮合情况
