关于渐开线塑料齿轮设计制造方法的讨论

mrmrw · 发表于 2011-8-17 13:54

mrmrw 发表于 2011-8-12 15:12

登录/注册后可看大图

最近看到关于PGT齿形，这个齿形用于塑料齿轮设计除了采用高齿制外，基本齿廓上还给出了齿顶修缘的数据。
如 ...

不是很理解你所说的干涉是什么。
从理论上看，齿顶修缘主要是避免顶啮，减轻进啮的冲击。
齿轮的干涉主要是指渐开线进啮点处的配对齿形无法共轭。

mrmrw · 发表于 2011-8-24 15:07

近阶段主要写了两篇关于塑料齿轮的论文，主要是为参加本年度的齿协会议准备的。
先发一篇关于塑料齿轮的强度设计方法介绍的论文初稿，请高手们斧正！

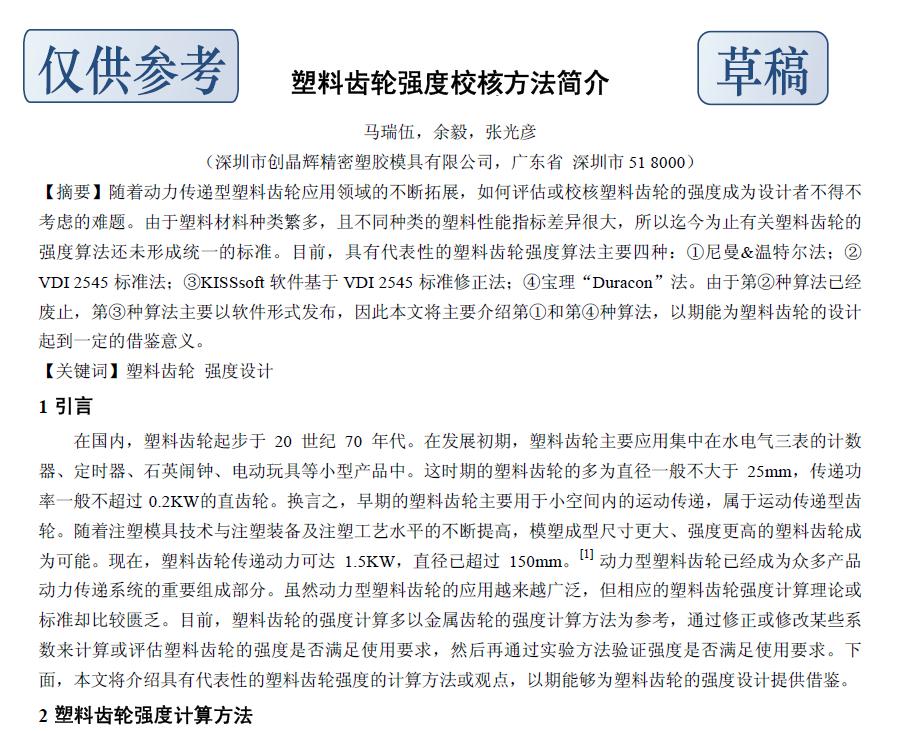

塑料齿轮强度校核方法简介-A3.pdf (745.69 KB, 下载次数: 220)

bios0412 · 发表于 2011-8-26 16:08

好贴子，一口气看完，。虽然有好多不明白。但对我这初学者见识不少

bios0412 · 发表于 2011-8-26 16:09

后面会继续关注这个贴子。。

wm007 · 发表于 2011-9-9 10:55

各位好，我是齿轮新手，对齿轮不太了解，想问一个问题，我现在手上有两个个圆柱斜齿轮，身边最精确的工具也只是一把卡尺，请问我能求出这两个齿轮的参数并且画出吗？还有就是这两个齿轮是否是变位齿轮我该如何判断，谢谢了啊！

mrmrw · 发表于 2011-9-17 08:15

本帖最后由 mrmrw 于 2011-9-17 08:17 编辑

工作5年，写了5篇论文。今日将这些论文集中在一起，作为5年的工作总结。
这些论文中不见得都是正确的，也不一定都是自己的独到见解，基本都是自己在某个工作阶段的一些总结或工作任务。
现在将这5篇论文与大家分享一下，也希望能有高手多多指点！
另外，这些论文都是自己的原始稿件，仅供参考！

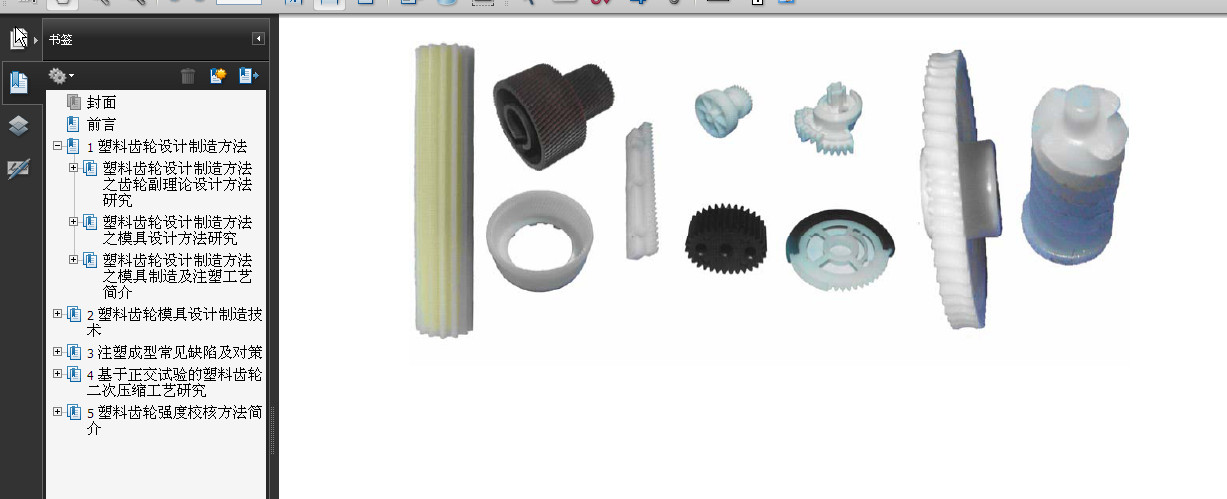

MRW塑齿论文集.part1.rar (976.56 KB, 下载次数: 204)

MRW塑齿论文集.part2.rar (976.56 KB, 下载次数: 162)

MRW塑齿论文集.part3.rar (491.16 KB, 下载次数: 205)

mrmrw · 发表于 2011-10-8 13:08

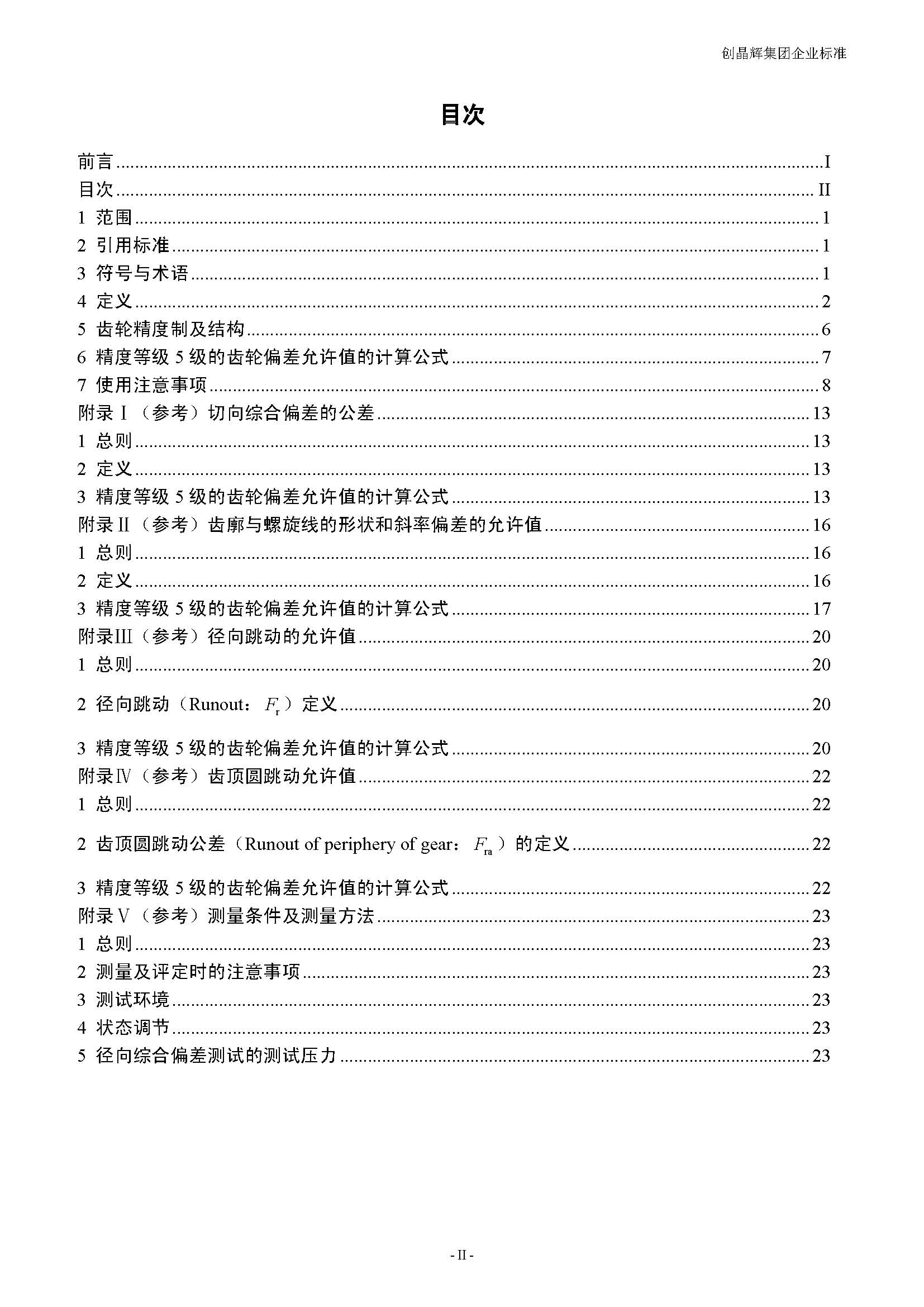

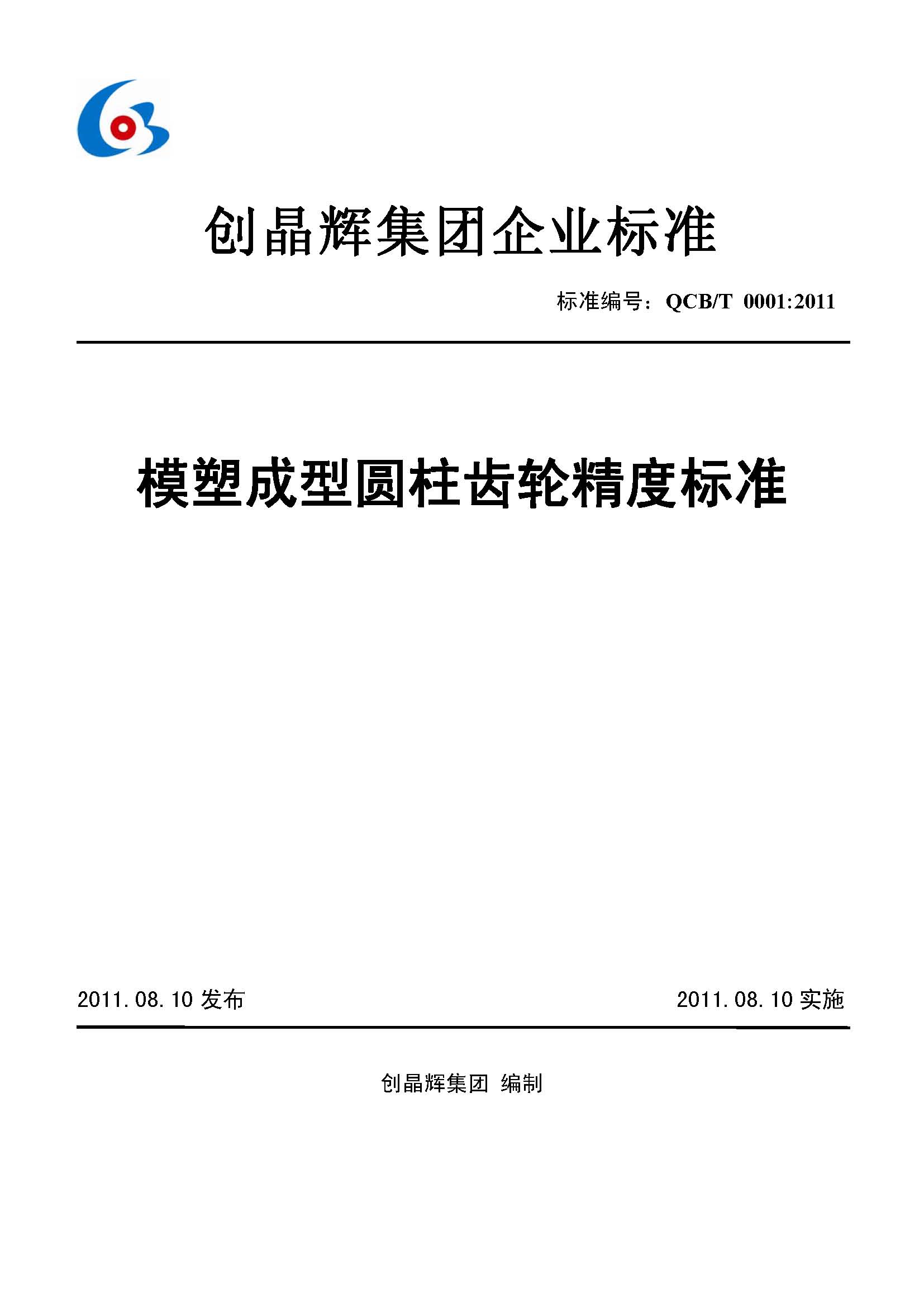

根据公司的要求，我根据JISB 1702-3:2008标准做了一份关于塑料齿轮的精度标准，是企业标准！
发给图看看吧！

abes · 发表于 2011-10-10 17:00

不错!学习!

山海 · 发表于 2011-10-14 16:04

菜鸟报到！
感谢楼主及各位高手的无私奉献。看了此贴，深感齿轮学海无涯，努力学习中！

shermanchan · 发表于 2011-10-16 22:28

请教一下楼主，塑料齿轮的侧隙一般采用扩大中心距的方式。但当用于行星齿轮时，中心轮与行星轮扩大中心距则同时行星轮与内齿轮的中心距却在缩小。如何解决这个问题？
另外，你在用什么软件绘制齿形？我原来用CAXA，但发现2007与2009用同一参数绘制的齿形居然不一样，搞不清楚谁是正确的了？
