关于渐开线塑料齿轮设计制造方法的讨论

火冷岳 · 发表于 2011-5-31 10:50

回复 mrmrw 的帖子

看了这段论述我也确实有所明白了
根切只能啮合过程有关而与齿轮的加工过程无关

mrmrw · 发表于 2011-6-16 20:53

最近看到很多人都在问：蜗杆斜齿轮啮合的原理是什么？
其实这个问题的答案就是滚刀滚切斜齿轮的原理，滚刀的基本蜗杆是ZI蜗杆，ZI蜗杆与斜齿轮的啮合就是滚刀加工斜齿轮的啮合。由于ZI蜗杆加工困难，因此滚刀的基本蜗杆采用ZA蜗杆替代，但是要求ZA蜗杆必须满足足够的精度。这也是我们说滚刀是ZA滚刀的原因。
在工程中，ZI蜗杆加工有难度，因此常采用近似原理，由于小模数蜗杆的齿形很接近，因此可采用ZN1型蜗杆替代ZI蜗杆实现与斜齿轮的啮合。——这是工程近似。

liqingzhen951 · 发表于 2011-6-25 16:27

版主讲的太好了，解开了我对塑料齿轮的很多疑问，谢谢！

ning118 · 发表于 2011-7-6 23:43

我们公司现在就是做塑胶齿轮，一般要求精度在JIS3级，斜齿的占多数，

齿轮仔 · 发表于 2011-8-10 11:56

本帖最后由 mrmrw 于 2011-8-12 15:29 编辑

楼主现在何处供职？
***************
现在在创晶辉工作，刚从捷和电机出来，准备仔细研究一下齿轮的一些基础设计理论及算法。

齿轮仔 · 发表于 2011-8-10 12:23

伍哥真是有心人，有这水平，可以自己开间工厂，不用在打工了。

齿轮仔 · 发表于 2011-8-10 12:30

不对，应该叫马弟，不过，在广东对有水平的人都称哥，我在这行12年了，没有去总结，大多存在脑袋里。应该向马哥学习，整理下。不过，现在的年轻人，像马哥这样好学，爱钻的人已不多，这麽多年，我教了很多人，没几个能真理解。

mrmrw · 发表于 2011-8-12 15:12

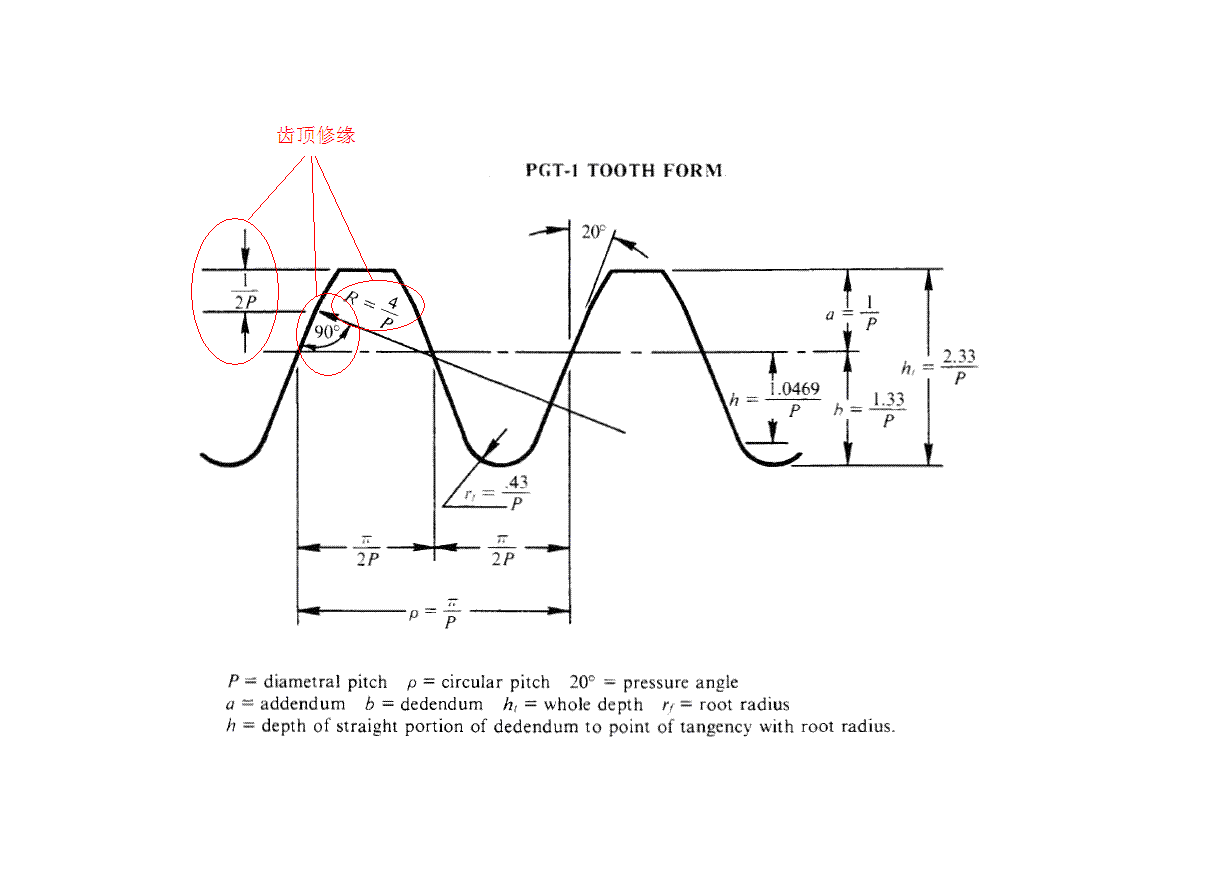

最近看到关于PGT齿形，这个齿形用于塑料齿轮设计除了采用高齿制外，基本齿廓上还给出了齿顶修缘的数据。
如附件图所示。
不知道这种齿形的修缘对啮合效果有哪方面的影响那？

PGT齿形

齿轮仔 · 发表于 2011-8-15 17:04

因为齿根做了FULL R,所以齿顶要做些避让，否则会有干涉

齿轮仔 · 发表于 2011-8-16 15:36

回复 mrmrw 的帖子

因为齿根做FULL R，所以齿顶要做避让，否则会有干涉，和产生异响。
