想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

hyfjy

经典的弧锥齿轮加工法，相对于格里森制的纯理论，只是个不得已而为之的简化法，也就是说，理论上并不完全合理，首先，大小端截锥面的模数不一样，故齿沟宽度也不应该一样，如何能用一个刀具去切成呢。二，大轮的双面法，也是一种近似的加工方法，大轮不是平面齿轮，齿廓是弯曲的如何能用直廓直接切出？三，各锥截面的压力角是螺旋角的函数，故也是不一样的。四，纯理论的平面齿轮，齿廓线是直廓，锥角90度，刀具齿面一面与大轮共轭，同时另一面与小轮共轭。在90度的平面上，齿线是纯圆弧的。

michaelyang

so easy, 哪里不会点哪里～

michaelyang

so easy，哪里不会点哪里～

wanghuizhu

软件已下载，我使用，SolidWorks ，怎么才能在软件上使用有引导文件吗。版主，我已下载2变了，好软件不会用。我的QQ邮箱是<1277633077@qq.com>，请多指教

hyfjy

michaelyang 发表于 2016-2-4 10:33
so easy，哪里不会点哪里～

这位朋友，可否把模型也发上来，光看个图片是什么也看不出来的

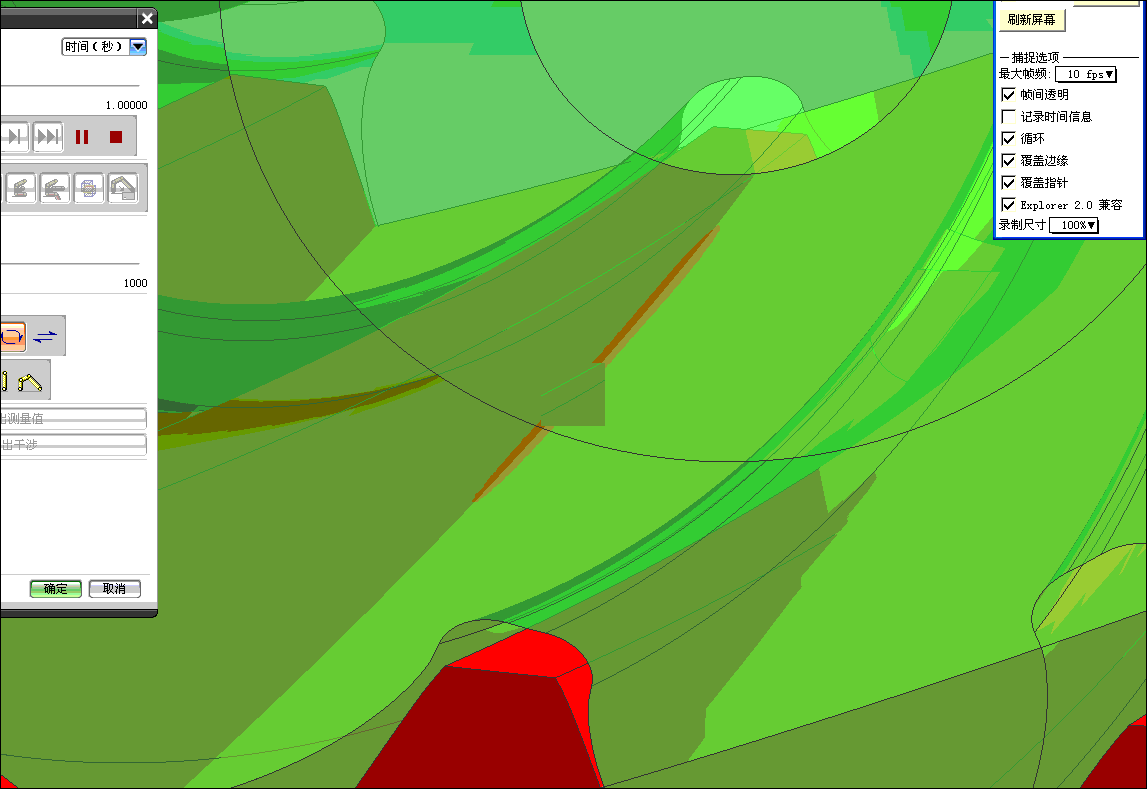

弧齿锥齿轮啮合时的瞬时接触线分布

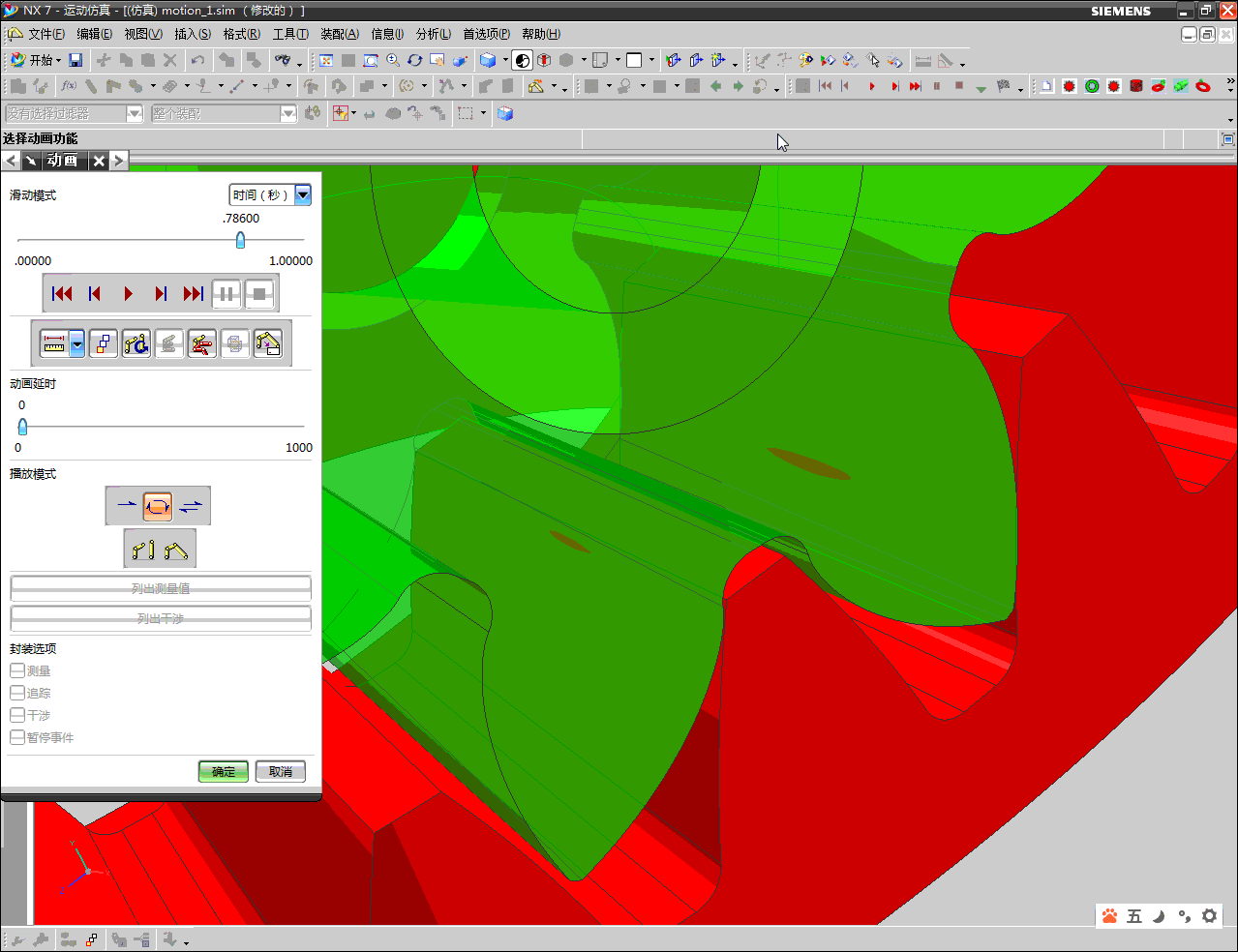

直齿锥齿轮啮合时得到的椭圆形啮合区

jhcxwm

向老师们学习！！！

hyfjy

很多人问过，类似UG做运动仿真接触的动画，能看到较为细致的啮合情况，别人软件可以做到么？至少目前，观看配偶传动幅啮合的最佳软件仍然只有UG，而使用PROE(或者CREO)，SW，或者其他的各种三维软件，几乎都无法有如同UG软件那样，把互相啮合时发生的细微情况明显地反映出来，当然软件还都在进步的，也许以后可以有。但愿早日实现。

hyfjy

michaelyang 发表于 2016-2-4 10:33
so easy，哪里不会点哪里～

进行技术讨论，最好是针对某些特定的内容，坦然给出自己的实体模型，以说明一切，无论你用何软件进行的建模，给出一个任意参数的实体，是际上是敢于“拉出来溜溜”的一种态度，任何技术，其实是不可能永远只是一个人，或者极少数人才能掌握的，图片说明不了任何问题。是否这样，欢迎拍砖。

delixing

看看 有没有用

缘令1314

学习了，大神真多
