想学一下弧齿圆锥齿轮副三维建模的朋友聚一下

西风烈

hyfjy 发表于 2014-10-20 22:01


登录/注册后可看大图

你好，我不懂catia软件，所以无法对你做3D模型说什么，但有一条是肯定的，如果空间的点与曲线不符合共轭原 ...

谢谢你的解答。我也看到了你的由低到高的建模方法。面儿就是节锥面的切平面。在那上边画的圆。共轭啥的这块也知道。只是catia没用这种编程的方法。另外，UG没用过，这个印痕分析是UG独有的吗，还是你二次开发的？proe里边有没有？谢谢。

修行这块就不问你了，过后自己研究吧。

谢谢你

西风烈

ufohk 发表于 2010-7-24 15:29


登录/注册后可看大图

你的齿轮是正确的，但我的不是基于实际加工的，是用的球面渐开和圆弧投影，圆弧包络的公式我有了，继续研究 ...

哥们，看我该贴最后一页（P22），我也用的是把圆弧投影，怎么就是不行呢？谢谢

西风烈

coalerwang 发表于 2010-8-25 11:00


登录/注册后可看大图

中南大学齿轮研究所  报到

不知兄台还在论坛否，能否说一下该弧齿锥齿轮参数化建模过程，我的齿线总是不对呢。干涉。我用的是背锥上大小端渐开线——裁剪——圆弧齿线投影——多曲面——实体——阵列。应该是齿线圆弧投影不对，能否赐教

hyfjy

大小轮的齿向线是平面齿轮在展成过程中形成的，要与平面齿轮的齿向线在啮合的过程中无滑动地纯滚动，所以不能投影，只能计算。

西风烈

中点分度圆弦齿高hm=    6.64391168184159            2.5822512061062

这个好像不大对，另外你的这个数据怎么搞的，计算歪了呢，但就一个全齿高h来说，h = 1.888 * m = 1.888 * 6.5 = 12.272, 你看着这个差别不大，但原理不对了，另外即使我的也是h = ha + hf,那也是等于12.272。 越往后，差别越大了。

费老可以在检查一下你的程序。

西风烈

中点分度圆弦齿高差别也比较大，我按照齿轮手册的数据算的，这个差别太大，不知道是我错了还是你的公式弄错了

hyfjy

西风烈 发表于 2014-10-30 21:03


登录/注册后可看大图

中点分度圆弦齿高差别也比较大，我按照齿轮手册的数据算的，这个差别太大，不知道是我错了还是你的公式弄错 ...

这是一个等顶隙啮合的收缩齿锥齿轮副，故在齿高的系列计算上有一个修正值，把这个修正值考虑进去后，就会得到我的计算得出的结论，二维图，三维图与计算的结果完全一致，故这样的处理是对的。

2012ZGZYY

找加工厂加工锥齿轮的话需要自己出图吗？感觉真的出不出来啊，尽管参数都确定了，但对加工流程不熟悉啊，能直接把参数发给厂家让他们加工吗？

hyfjy

西风烈 发表于 2014-10-30 21:03


登录/注册后可看大图

中点分度圆弦齿高差别也比较大，我按照齿轮手册的数据算的，这个差别太大，不知道是我错了还是你的公式弄错 ...

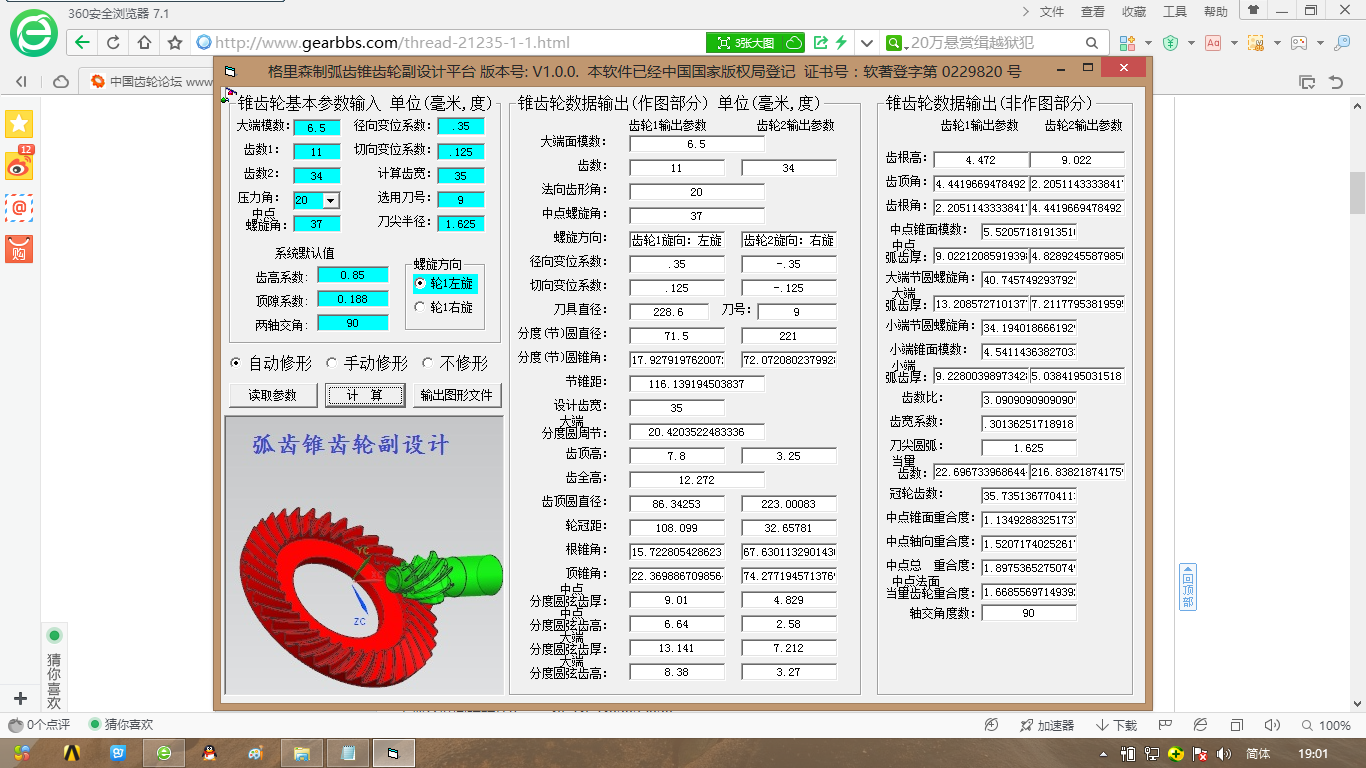

又算了一下，计算的界面如下：




二维图的截面，由软件自动生成。

CAXA截面图1.zip (19.62 KB, 下载次数: 4)

2014-11-2 19:23 上传

点击文件名下载附件

西风烈

hyfjy 发表于 2014-11-2 19:24


登录/注册后可看大图

又算了一下，计算的界面如下：

谢谢费老，能否对这个齿高的调整赐教一下呢？
