画参数3D渐开线蜗杆（详解）

cylfdf · 发表于 2008-12-9 22:58

全图，请中间的线为worm及gear与剖面的交线，求距离辅助用

oygg · 发表于 2009-1-1 14:30

16# woodee
斜齿轮和螺旋齿轮是一样的吗？
斜齿轮的法面齿廓为渐开线齿廓？端面齿廓为渐开线齿廓？
渐开线蜗杆端面齿廓为渐开线齿廓
渐开线蜗杆是导程角很小（螺旋角很大）的斜齿轮？？？？

woodee · 发表于 2009-1-1 15:00

本帖最后由 woodee 于 2009-1-3 00:10 编辑

16# woodee
斜齿轮和螺旋齿轮是一样的吗？
斜齿轮的法面齿廓为渐开线齿廓？端面齿廓为渐开线齿廓？
渐开线蜗杆端面齿廓为渐开线齿廓
渐开线蜗杆是导程角很小（螺旋角很大）的斜齿轮？？？？
oygg 发表于 2009-1-1 14:30

登录/注册后可看大图

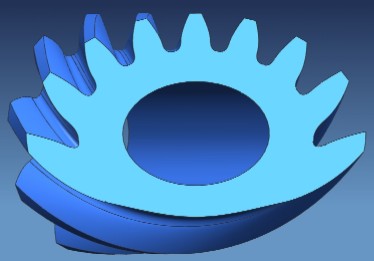

圆柱斜齿轮和圆柱螺旋齿轮是一样东西的不同叫法。
圆柱斜齿轮的法面齿廓不是渐开线：

圆柱斜齿轮端面齿廓为渐开线齿廓。
圆柱渐开线蜗杆端面齿廓为渐开线齿廓。
圆柱渐开线蜗杆是导程角很小（螺旋角很大）的斜齿轮。

JINLIANG · 发表于 2009-1-1 19:04

我用CAXA做齿形，导入草后直接在SW中螺旋扫描生成渐开蜗杆，法向及阿基蜗杆可直接做出

JINLIANG · 发表于 2009-1-1 19:05

蜗轮不知怎么做

huixinchx · 发表于 2009-1-16 15:22

不错！！！！顶！！！！！！！！！

lulongfu · 发表于 2009-4-11 20:09

谢谢。学习了

zhanglei850330 · 发表于 2009-4-23 12:13

yimiyangguangs · 发表于 2009-5-18 12:04

谢谢了。还是有点不懂

ledrealy · 发表于 2009-7-13 09:57

感谢楼主，很实用
