画参数3D渐开线蜗杆（详解）

woodee · 发表于 2008-9-17 19:24

原帖由 mrmrw 于 2008-9-12 13:26 发表

 登录/注册后可看大图

楼主能不能把你做的这个ug文件发上来啊？

希望大家挑出些毛病，有更精确的蜗杆3D模型。

freefreemen · 发表于 2008-10-14 19:12

原帖由 woodee 于 2008-9-8 21:36 发表

 登录/注册后可看大图

渐开线蜗杆，就是螺旋角很大的斜齿轮。

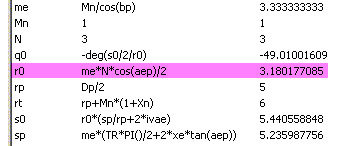

今天研究了一下蜗杆，发现woodee版主的算法，好像跟书上的有差别:)

woodee · 发表于 2008-10-19 13:52

可能书上的模数是轴向的，而我是按照法向模数编写的。

freefreemen · 发表于 2008-10-19 14:09

书上的是端面模数=轴向模数

[ 本帖最后由 freefreemen 于 2008-10-19 14:17 编辑 ]

cylfdf · 发表于 2008-10-31 00:29

freefreeman 版主的分度圆周直径的公式是否是:M*Z/tan(Y)-出至齿轮手册,我有一张日本图纸,分度圆直径用两位版主的公式都不行,下次我把参数传上来,各位帮忙确认一下

cylfdf · 发表于 2008-11-7 22:37

渐开线蜗杆的分度圆直径的计算公式找不到，公司的有个产品用WOODEE版主的公式算出来不一样，看参数应该没有变位，请大家确认一下。

cylfdf · 发表于 2008-11-7 22:59

用woodee版主算出来的是12.880426，大了约0.4。

woodee · 发表于 2008-11-8 12:20

原帖由于 2008-11-7 22:59 发表

 登录/注册后可看大图

用woodee版主算出来的是12.880426，大了约0.4。

cylfdf 你好！
我的计算中，分度圆不是计算出来的，是给定的。而螺旋升角才是定了分度圆直径后算出来的。
根据是看过的一份资料，说是早期有制定蜗杆系数，来限制蜗轮滚刀的数量，但后来就演化成给定分度圆直径了。
你给的图纸参数有些不清楚：蜗杆跟齿轮的外径相同吗？
先简单做了了一个如下图。有兴趣再讨论。

Worm Gear Assy.PNG

cylfdf · 发表于 2008-11-8 12:59

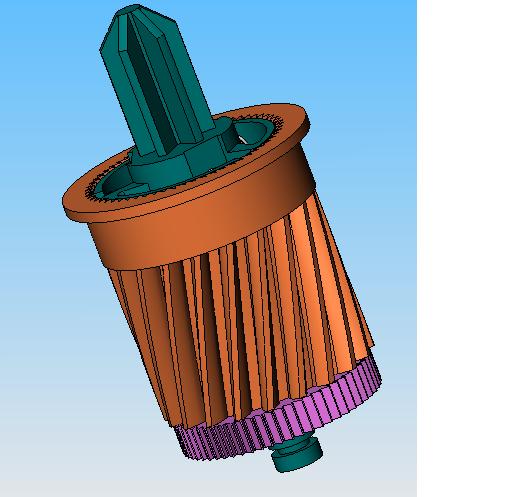

蜗杆与齿轮的外径是相同，是打印机中用来驱动色带的，以上的部品都是注塑成形的，对外径考虑主要是为了结构。以下是为实际的3D:L
