画参数3D渐开线蜗杆（详解）

woodee

以UG为例，而其他3D通用软件，大同小异。

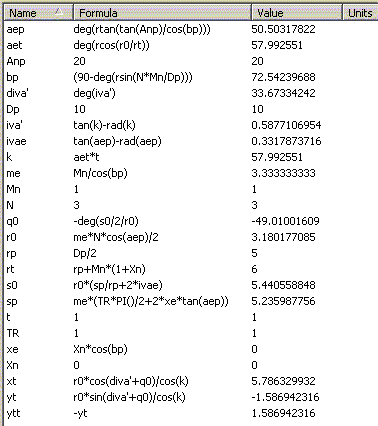

1. 输入基本参数：


其中，
Apn  分度圆压力角
Dp    分度圆直径
H      蜗杆长度
Mn    法向模数
N      头数
TR   齿厚系数
Xn    法向变位系数

woodee

注意，输入时有次序之分：
rp、aep、me、r0......

[ 本帖最后由 woodee 于 2008-9-8 17:42 编辑 ]

woodee

(1). Law Curve——By Equation——t——xt——t——yt——Constant——"0"——OK——OK;
(2). Law Curve——By Equation——t——xt——t——ytt——Constant——"0"——OK——OK;

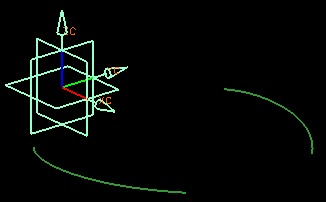

注意，画第二条时，要在名称加入一个t，使成为ytt，其它相同。则，按照参数确定齿廓的两条渐开线如下图示：

woodee

woodee

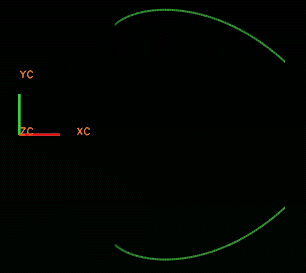

两条直线分别与（0，0）点和渐开线基圆端点相约束；
齿顶圆弧线，分别于两根渐开线端点相约束，圆心约束在（0，0）点。

woodee

下端点约束在（0，0）点，长度约束为H。

woodee

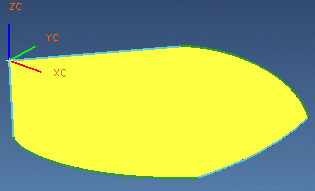

在（0，0，0）做一个点，然后建构齿廓Mesh面：

woodee

输入：
ft = -t*deg(H*tan(bp)/rp)

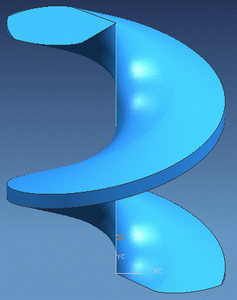

做Swept：
guard string，点选竖直线；section string，点选Mesh面。
点选Angular Law：

By Equation——t——ft——Constant——1——Create:

3721aaa

:) :) :)

ahxinny

我一直在找这个建模，终于找到了。

能否再作一个阿基米德蜗杆的建模？谢谢
