内外齿，变位系数公法线跨棒距齿厚互算

wangjunjtslhc · 发表于 2019-10-7 13:00

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

本帖最后由 wangjunjtslhc 于 2019-10-7 13:07 编辑

以前在本论坛下了好多齿轮内外齿计算小程式，但都不能完全切合自已的实际工作计算，最后根据自已工作的需要，自已编写了内外齿变位系数，公法线，跨棒距，齿厚互算小程式，在自已工作当中计算还是很方便的，经过多年的验证计算，结果准确。（但是当出现输入不正确时会出现不正确的结果没有屏蔽，也再没必要去优化小程式，必竞编小程式不是自已主营工作）由于工作忙，好久没登录论坛了，今天偶尔想起曾经学习和下载资料的论坛。所以与大家分享小程式。大家切记不要成为疯狂的下载者，要把学到的知识应用到实际的工作当中。

孙永平 · 发表于 2019-10-7 13:47

下载试用了一下
还是很不错的小程序
值得学习使用

hzy · 发表于 2019-10-7 16:15

请问楼主，无法下载，我最关心的是大螺旋角（比如β=75°）奇数齿（例如z1=7）与直齿轮奇数齿跨棒距公式是否相同？即cos(π/2/z)这一项是否一样？

wangjunjtslhc · 发表于 2019-10-8 07:06

hzy 发表于 2019-10-7 16:15
请问楼主，无法下载，我最关心的是大螺旋角（比如β=75°）奇数齿（例如z1=7）与直齿轮奇数齿跨棒距公式 ...

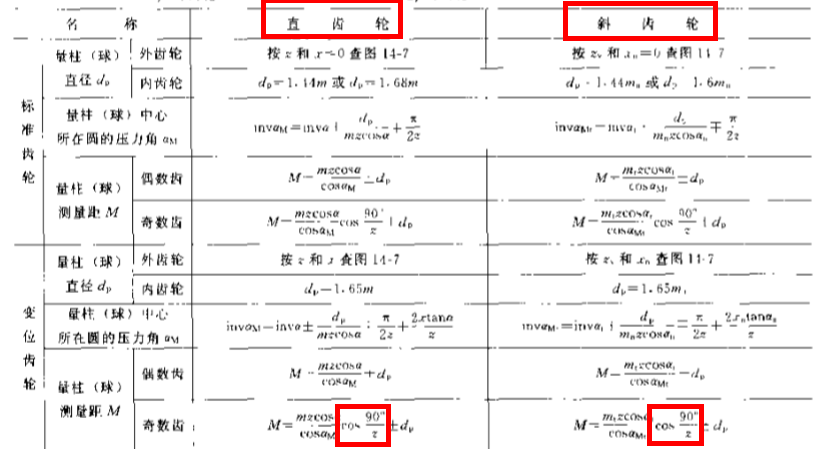

问的是不是这个，看红色区域

changjunju12680 · 发表于 2019-10-8 10:04

谢谢楼主的分享，确实是挺实用的软件

hzy · 发表于 2019-10-9 11:05

wangjunjtslhc 发表于 2019-10-8 07:06
问的是不是这个，看红色区域

（1）问的就是这个问题（2）球、棒虽然是同一接触点，但是球在螺旋面上的位置是无法控制的，因此，不能通用的。

nusmud · 发表于 2019-10-18 16:57

感谢楼主分享，很不错！

沧海桑田 · 发表于 2019-10-19 06:46

感谢楼主分享，很不错！

jingshi · 发表于 2019-10-19 07:49

感谢楼主分享，很不错,希望推广

FES123 · 发表于 2019-10-19 16:26

本帖最后由 FES123 于 2019-10-19 16:28 编辑

当奇数斜齿轮时跨棒距对不对？请朋友们讨论。
