齿的变位系数与齿高系数有没有关系

YCJ2018 · 发表于 2018-4-23 13:17

您需要登录才可以下载或查看，没有账号？注册

x

我是刚入行的小白，有一个疑问！一个负变位的齿轮，齿顶圆和齿根圆会变小，齿顶会变宽，齿厚变小！那么齿高会不会发生改变？如果齿高变了，那齿高=齿顶系数*模数，那么齿顶系数是不也跟着变啊，那怎么会有标准的1或都0.8！请教各们前辈不吝赐教！！

admin · 发表于 2018-4-23 15:26

你指的应该是“齿顶高”。

齿高=齿顶高 + 齿根高

tooth depth.png

admin · 发表于 2018-4-23 16:19

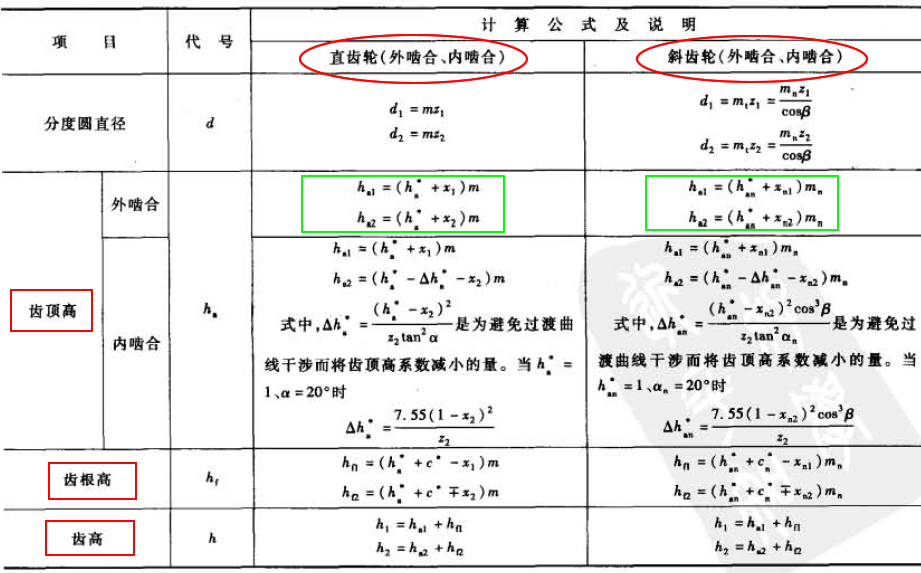

变位齿轮的齿廓：

========================================

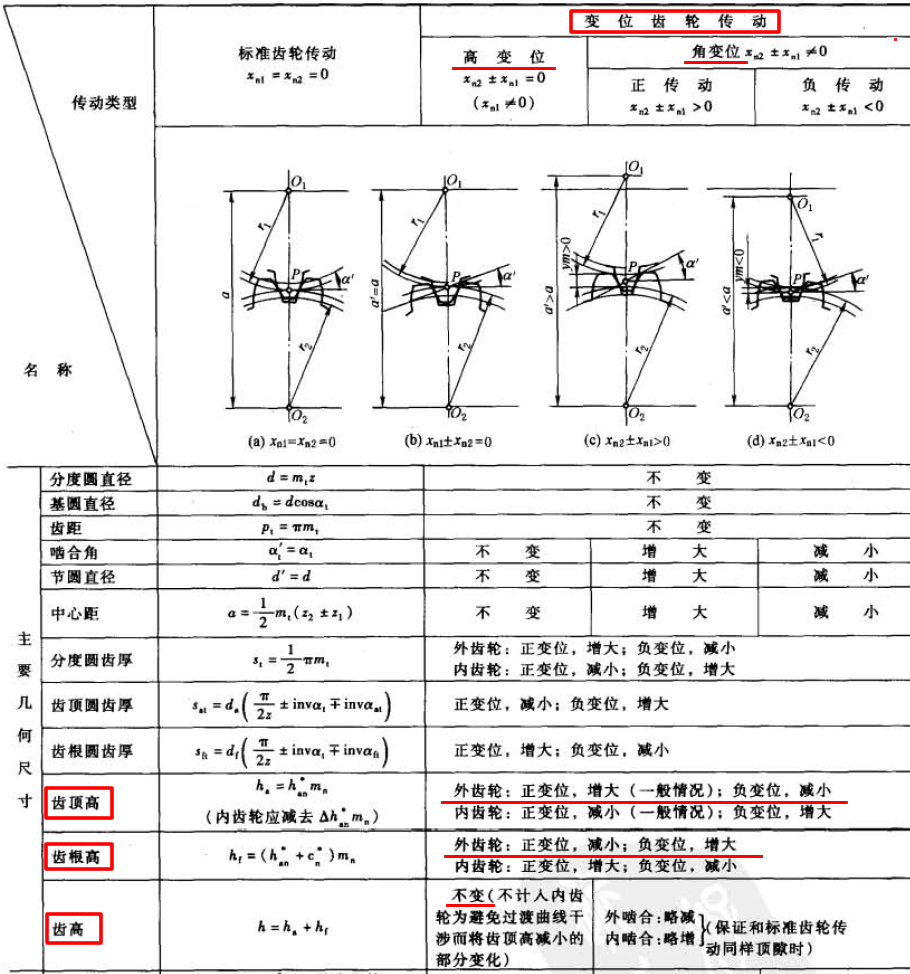

齿高变化：

YCJ2018 · 发表于 2018-4-23 16:50

管理员好！：我还是不明白了，别嫌我笨，看你划红线的部分，那齿顶高变了，那齿顶高=齿顶高系数*模数，，那齿顶高变了，模数没有变，那齿顶高系数不就也变了！那为什么还是有国家标准1 和顶隙系0.3这么一说啊？

admin · 发表于 2018-4-23 17:34

YCJ2018 发表于 2018-4-23 16:50
管理员好！：我还是不明白了，别嫌我笨，看你划红线的部分，那齿顶高变了，那齿顶高=齿顶高系数*模数，，那 ...

齿顶高=齿顶高系数*模数这是针对非变位的标准齿轮，变位齿轮则该公式不再适用。
=======================

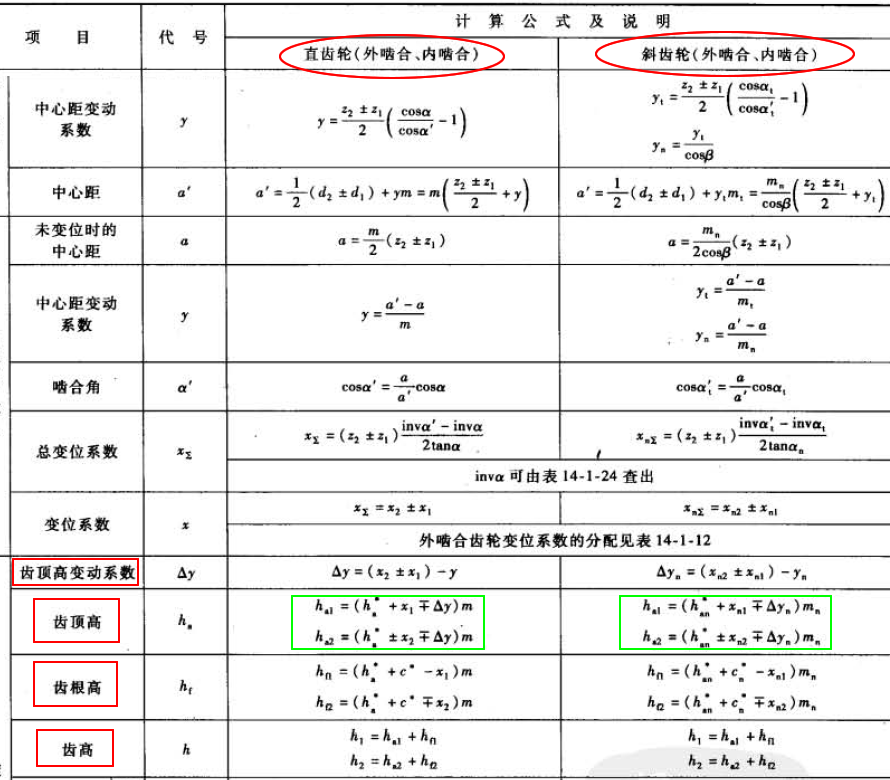

变位齿轮的齿顶高计算如下：

高变位：

==========================
角变位：

YCJ2018 · 发表于 2018-4-24 07:28

十分感谢，管理员的！这下能理解了！

caobin1102 · 发表于 2018-4-27 21:03

没关系，不会变。

yu20100702010 · 发表于 2018-4-28 08:07

应该这样理解这个问题：
1、高度变位齿顶高系数没有变化；
2、角度变位齿顶高系数是变化了的。（计算的时候按没有变化的数字计算，只是增加了齿顶高变动系数△y,所以本质上是变动了的）

唯一的等待 · 发表于 2018-5-4 20:07

看的有点不明白

w_mb217 · 发表于 2019-3-7 15:51

唯一的等待发表于 2018-5-4 20:07
看的有点不明白

和你一样，看的有点不明白，齿顶高系数如果为0.95，哪么这个0.95是怎么计算出来的，谢谢！！
