倒棱和去毛刺问题

yigii

回复 40# poxiangzi


    其他地方的我不知道，我们这里的磨棱机比较简单，磨棱就是旋转中的砂轮沿轮被齿轮带动沿齿廓去毛刺，而挤棱用到的挤棱刀则可以按照要求在齿廓在去毛刺的同时在一定范围内倒出想要的形状，形状由挤棱刀决定。图片我没有，不好意思

poxiangzi

回复 41# yigii

呵呵，谢谢回复，这样说我就明白了，没见过实物，但在杂志上看到过广告。

poxiangzi

有齿顶倒角的斜齿轮挤棱刀设计实例。

woodee

logxing

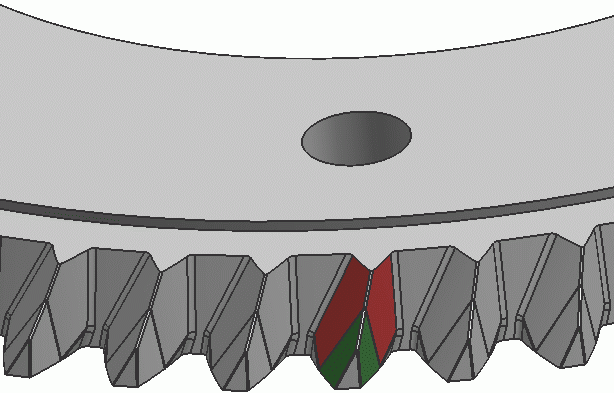

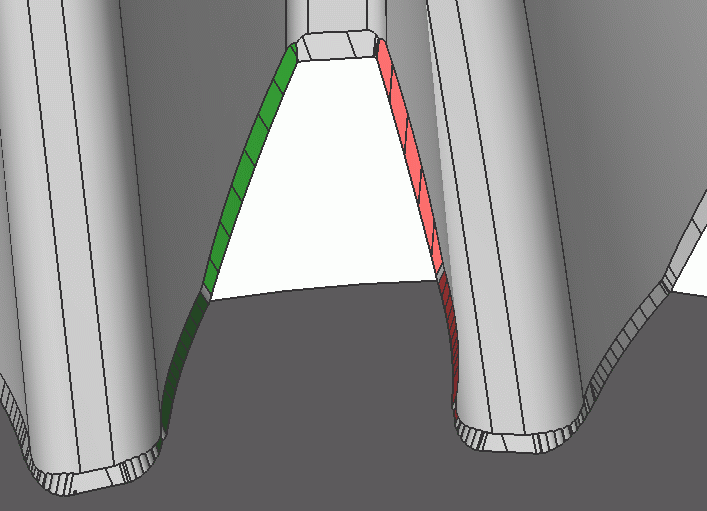

近日研究了一下，把带有齿顶倒角的挤棱刀设计也搞定了，模拟切削结果如图。
poxiangzi 发表于 2010-2-12 10:19


登录/注册后可看大图

这模型做的漂亮，只是不知道你做这样一把倒棱刀成本要多少

poxiangzi

这模型做的漂亮，只是不知道你做这样一把倒棱刀成本要多少
logxing 发表于 2010-3-16 16:26


登录/注册后可看大图

我要是说很低的话就买不上价钱了，呵呵，我是用UG建模，用加工中心铣削的，目前还未上量，上量了成本会降下来的（其实也不贵），不知道这个目前的行情如何、市场前景如何，有知道的告知一下吧，呵呵。

logxing

我要是说很低的话就买不上价钱了，呵呵，我是用UG建模，用加工中心铣削的，目前还未上量，上量了成本会 ...
poxiangzi 发表于 2010-3-16 17:02


登录/注册后可看大图

用加工中心铣削的话成本不会低吧。你还得算上加工中心的折旧。

poxiangzi

回复 47# logxing

1）挤棱刀具本身不需要太好的精度，所以可以用旧刀具；

2）而且挤棱刀使用寿命极高，加工一把一劳永逸，所以这样算下来成本也降低了；

3）加工中心，如果真要批产的话，用一台最简单的就好了（20几万就够了），用旧机床也可以，更便宜，所以折旧也没有多少，不知道你怎么看？

4）使用加工中心避免了投资专业齿轮（刀具）加工机床的费用，而且对大螺旋角的工件挤棱刀也可以通用（如果挤棱刀螺旋角太大磨齿机就不好磨了），程序可以固化成为模板，这样设计成本也低了。

欢迎大家发表意见，有谁知道挤棱刀的行情，也请发表一下，了解了解。

加工快乐

路过学习！:) 产品很精致！

wzjshark

去毛刺，有这么复杂吗？我觉得可以试试，热处理后倒棱，或者倒棱轻珩一下就可以了。我们都是这样做的。
楼上的图片比较好看，但不是所有齿轮都适合,倒的太大，影响齿宽。
