倒棱和去毛刺问题

豆包

最近我们的量产遇到了倒棱和去毛刺难题，磨棱太费气，流水线倒棱有毛刺顾客不接受，大家可否讲讲你们的倒棱和去倒棱毛刺方法，最好要又快又好，适合大批生产的

poxiangzi

1）如果是圆柱齿轮倒棱的话，下面的意见供参考：

我见过两种倒棱方法，原理都是使用了齿轮无侧隙啮合传动原理；

不同的是一种是使用了外啮合直齿圆柱齿轮啮合、一种是使用了蜗轮蜗杆啮合；

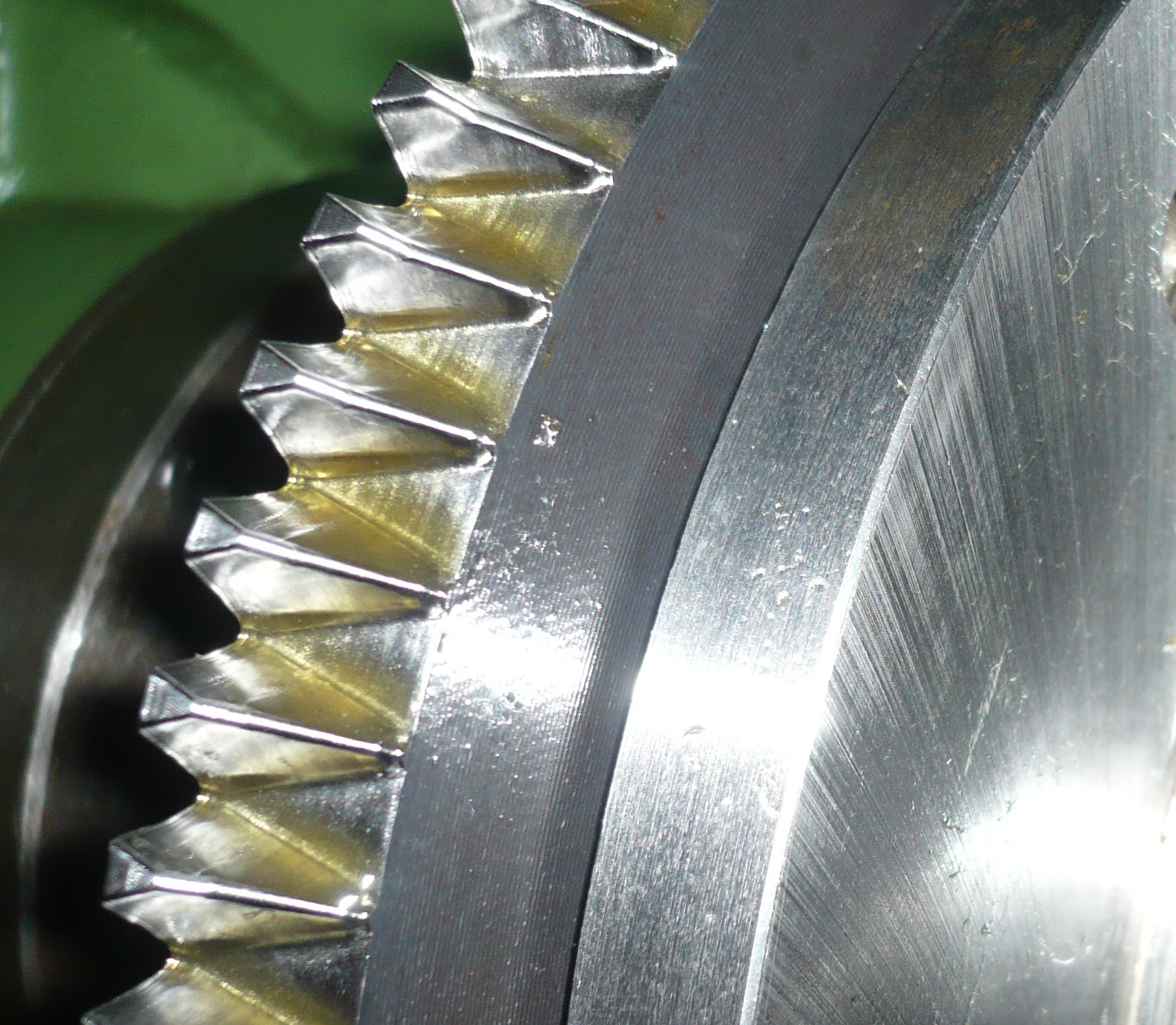

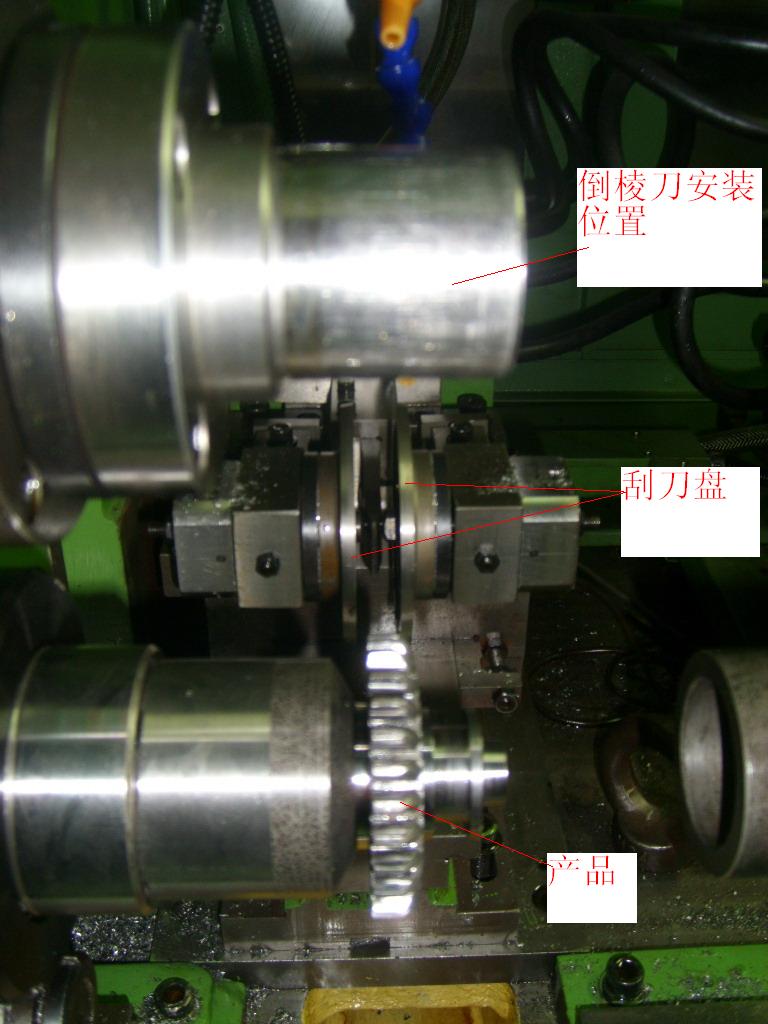

后者在蜗轮（蜗轮就是倒棱刀具）表面做出了花纹，实际上在无侧隙啮合时对棱边进行了切削加工，前者使用的是挤压棱边到端面的方法、然后使用刮刀盘紧贴端面把毛刺刮掉。有一张图片供参考；

后者不能倒斜齿轮螺旋角太大的，前者却有广泛的适用性、可以倒任何螺旋角的，并且前者的刀具可以使用加工中心铣削完成，比较方便，图片中的刀具就是采用铣削的方法加工的；关于前者的介绍可以查看《机械传动》2007.5期上面的一篇论文，大同齿轮厂（现已被中国重汽收购）的文章。

关于后者可以查看“兆麟齿轮特种刀具厂@张兆麟”，前者机床有很多，大约20几万吧（重庆机床厂），不过懂得了原理完全可以自己用旧车床改装，便宜，呵呵。

2）如果是直齿圆锥齿轮，则采用切边摸就可以将棱边切去。

3）如果是弧齿圆锥齿轮，我只知道用砂轮紧压棱边倒棱的方法，《机械传动》上面有很多广告，看看就行了。

hss218

2楼所说的后者应该是蜗杆状的端面倒棱滚刀吧？
后者倒棱设备较便宜，几千块钱。结构简单，去年我们自己做了两台。

pc12000

那真是一個問題...正齒輪的倒角有一種稱之為刮齒(不知是否相同講法)
齒端面成圓弧狀.加工方式我不是很了解.但絕對去毛刺

poxiangzi

2楼所说的后者应该是蜗杆状的端面倒棱滚刀吧？
后者倒棱设备较便宜，几千块钱。结构简单，去年我们自己做了 ...
hss218 发表于 2009-11-18 19:21


登录/注册后可看大图

你说的不错，就是这种设备，很便宜，原理我没有说错吧？但是不知道蜗轮刀具是怎么做成的？能不能简单讲讲。

hss218

你说的不错，就是这种设备，很便宜，原理我没有说错吧？但是不知道蜗轮刀具是怎么做成的？能不能简单讲 ...
poxiangzi 发表于 2009-11-19 07:50


登录/注册后可看大图

复杂刀具设计手册上有齿轮齿端倒角滚刀设计说明 P270，形状如齿轮滚刀也是开直槽，不过我们用的倒棱滚刀也如你说的形似蜗杆，不开容屑槽，侧铲面滚花，我想两者原理应该是一样的。

豆包

没机会见到，有没有类似2楼一样的高手，图片多发一些看看参考

poxiangzi

没机会见到，有没有类似2楼一样的高手，图片多发一些看看参考
豆包 发表于 2009-11-20 15:35


登录/注册后可看大图

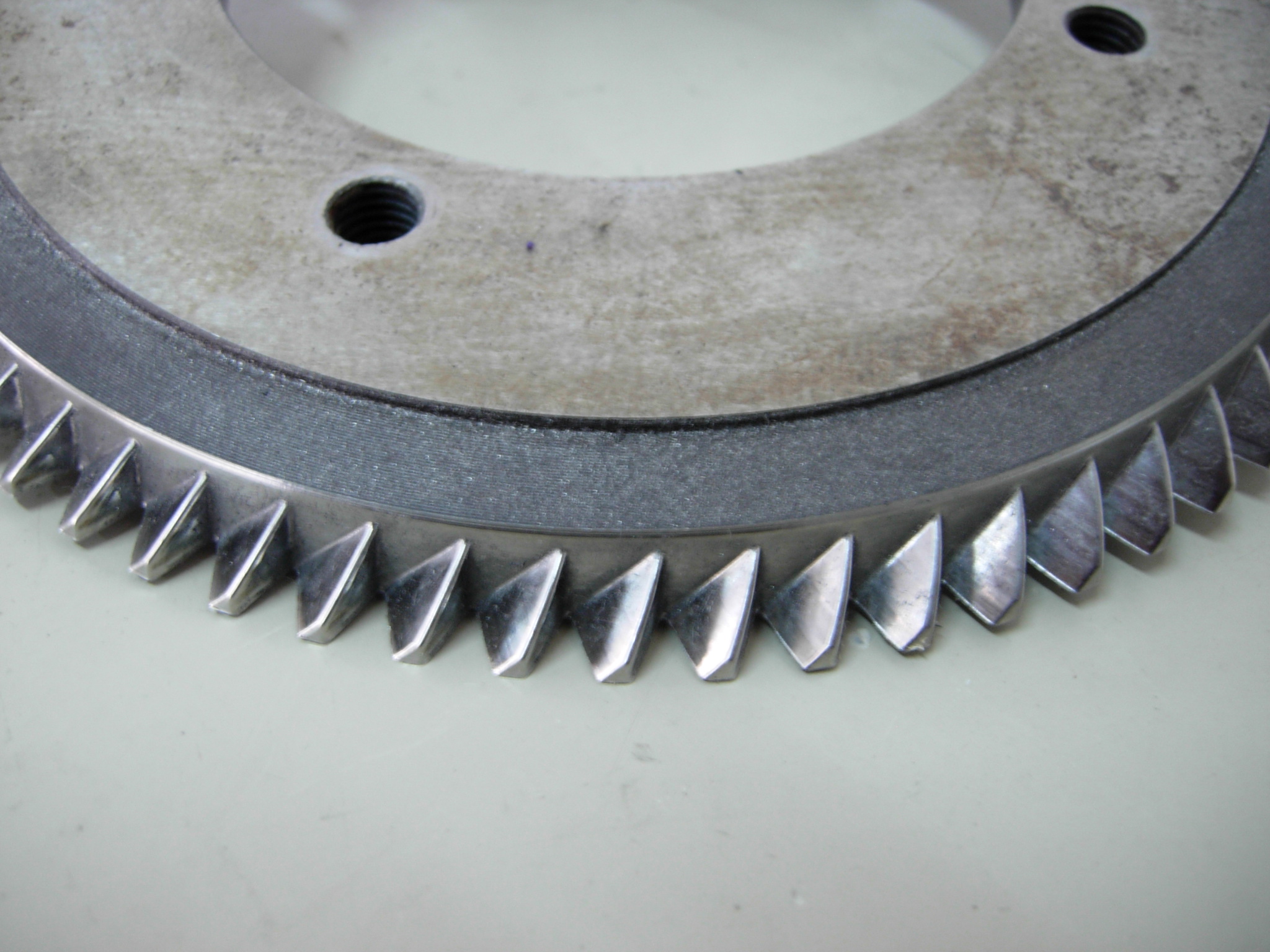

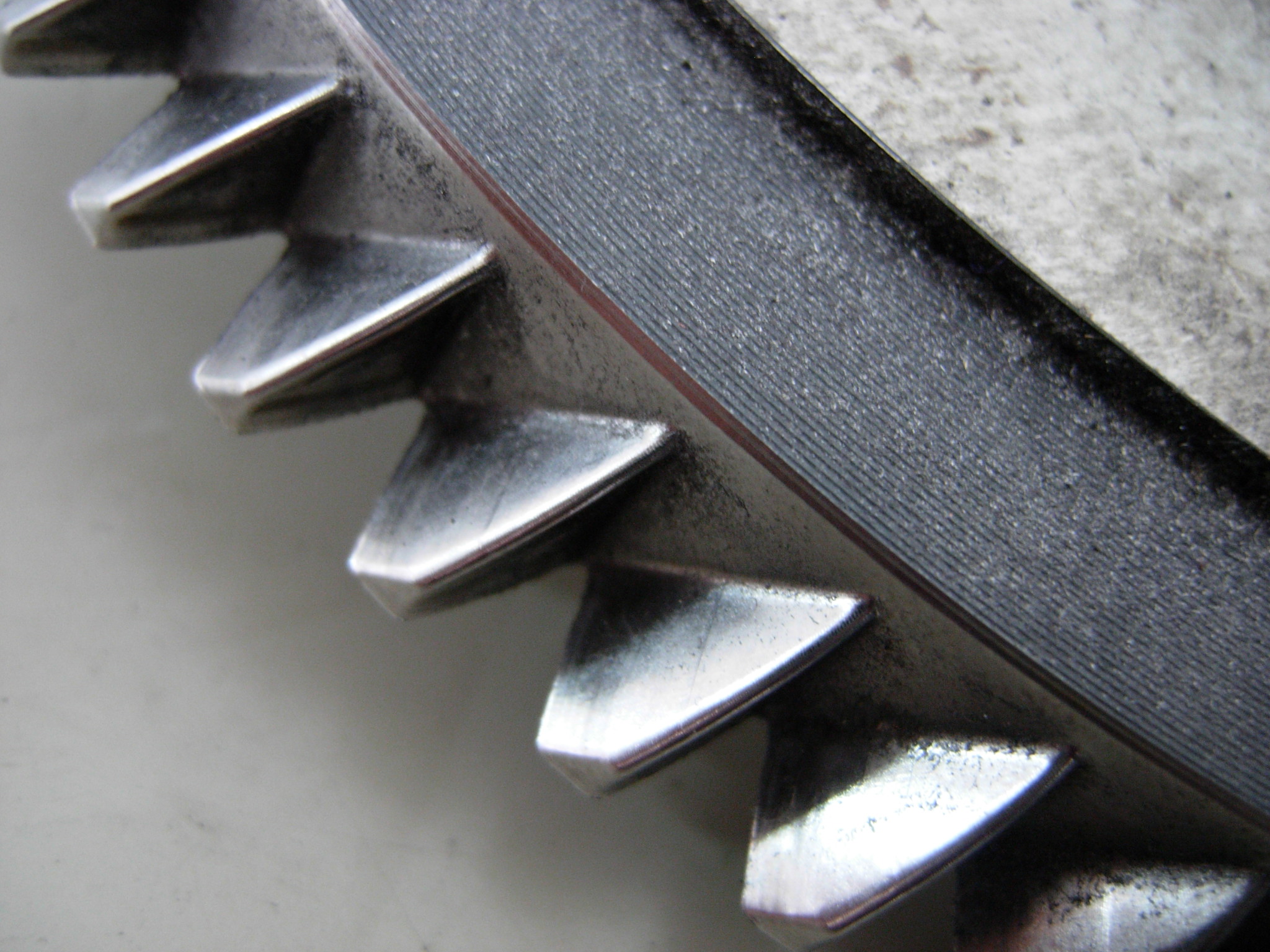

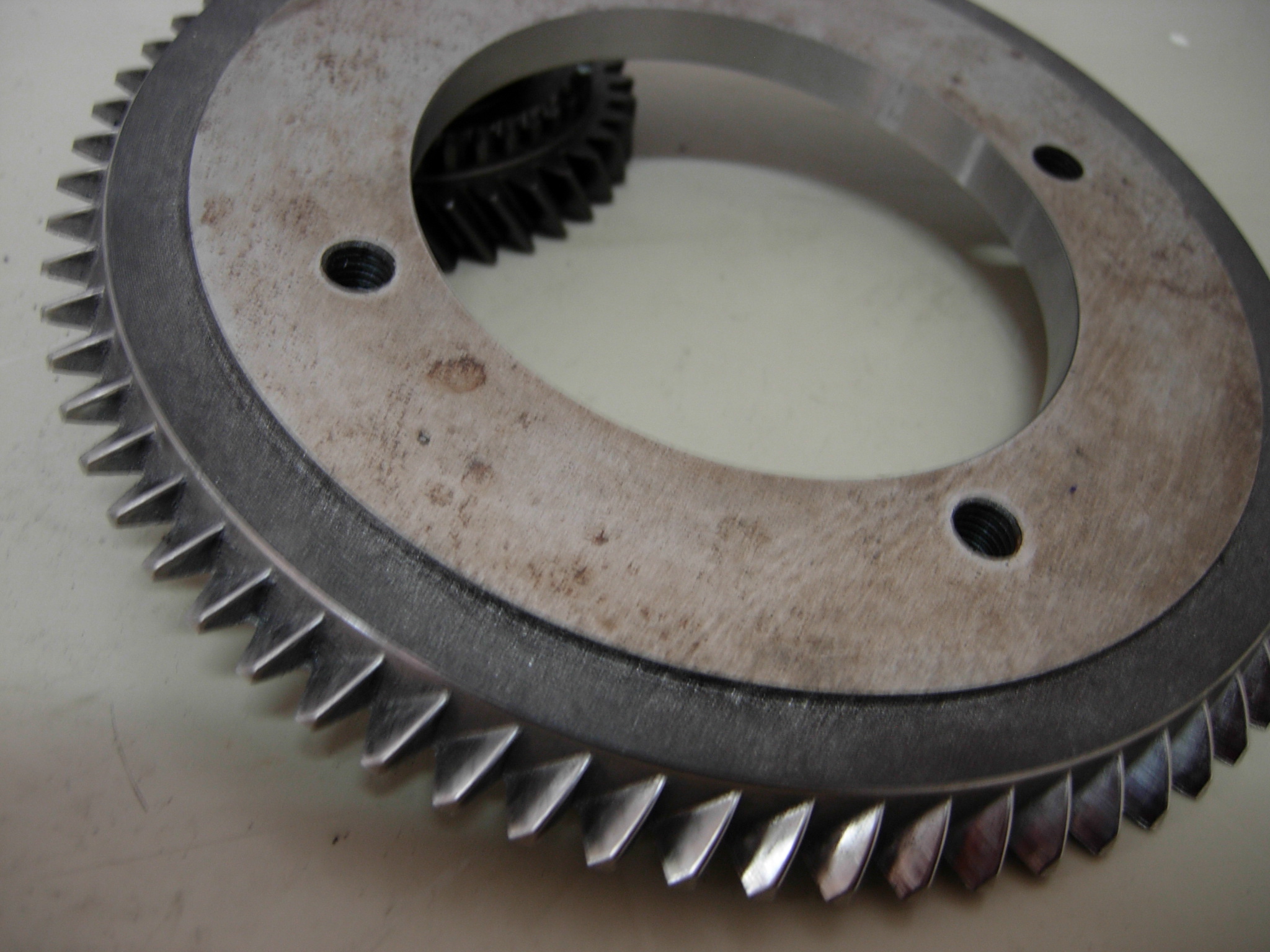

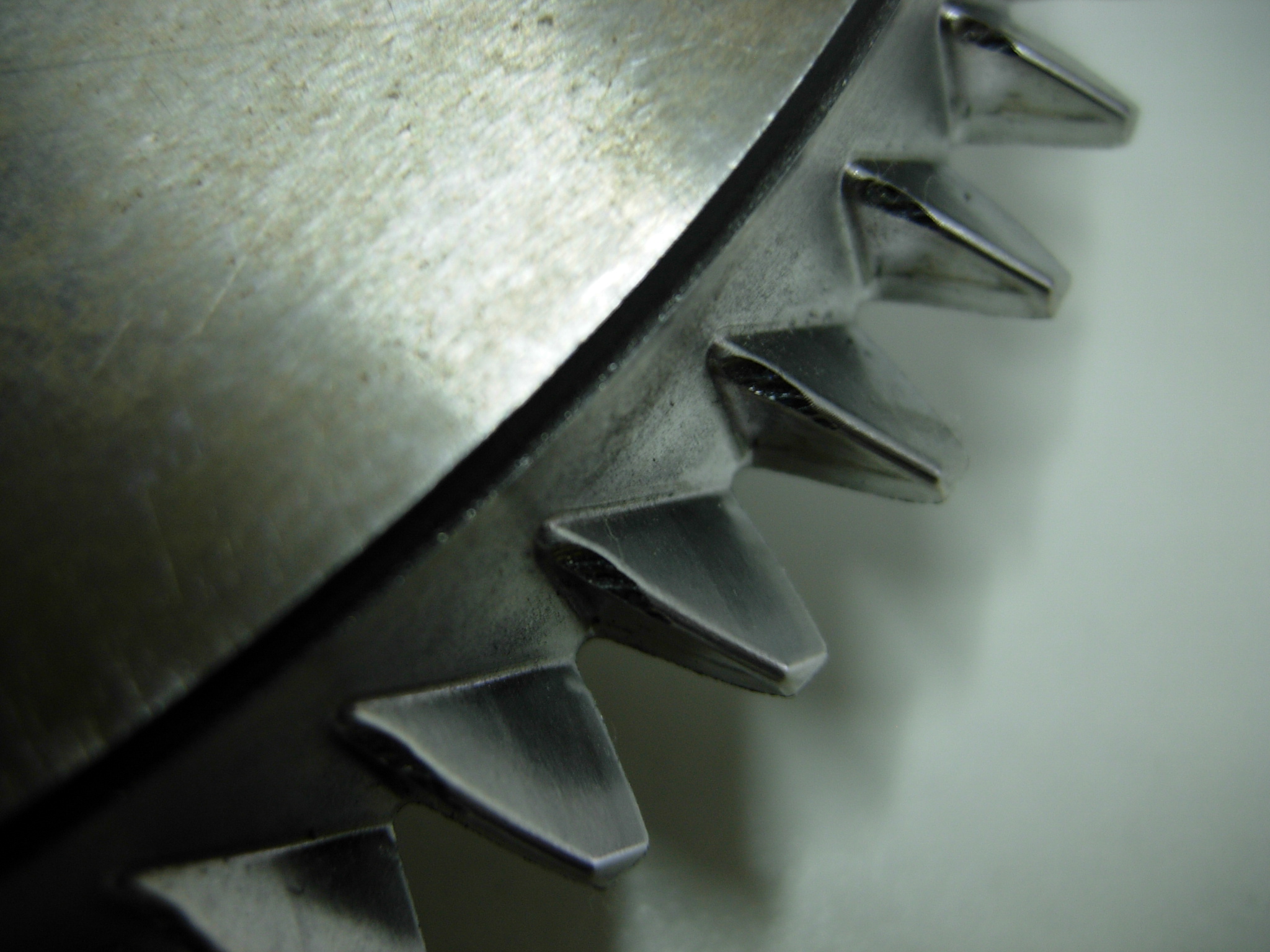

过奖，照片倒是有一些，但手头上没有完整的，都是局部，请大家参考。

lw0116

这是天津什么机床厂出的倒棱机。我们单位有两台。呵呵！

Weber

2楼的照片确实倒的漂亮
