倒棱和去毛刺问题

liuyujun

有谁知道这些刀子是怎么做出来的呀?

15096398837

图片很漂亮。

chenhui

用挤压的方法进行倒角加工吧,大概CT是25左右,很快的,日本山阳倒角机床厂生产的

poxiangzi

用挤压的方法进行倒角加工吧,大概CT是25左右,很快的,日本山阳倒角机床厂生产的
chenhui 发表于 2009-11-23 11:43


登录/注册后可看大图

对的，是用挤压的方法将多余的金属挤压到端面，再使用刮刀盘刮掉这些被挤压到端面的金属。不过，CT是什么意思？你的倒角机有没有图片呢？

poxiangzi

有谁知道这些刀子是怎么做出来的呀?
liuyujun 发表于 2009-11-22 23:25


登录/注册后可看大图

有如下几种种方法（我了解的）：

1）通过CAD/CAM的方式很容易，使用3轴加工中心就可以了；这种方法比较简单、方便，有普遍的适用性；

2）使用线切割；这个方法的缺点是无法加工大螺旋角的倒棱刀；

3）磨齿，一面一面的磨；也是不能加工大螺旋角的；这个方法没见过，听说的。

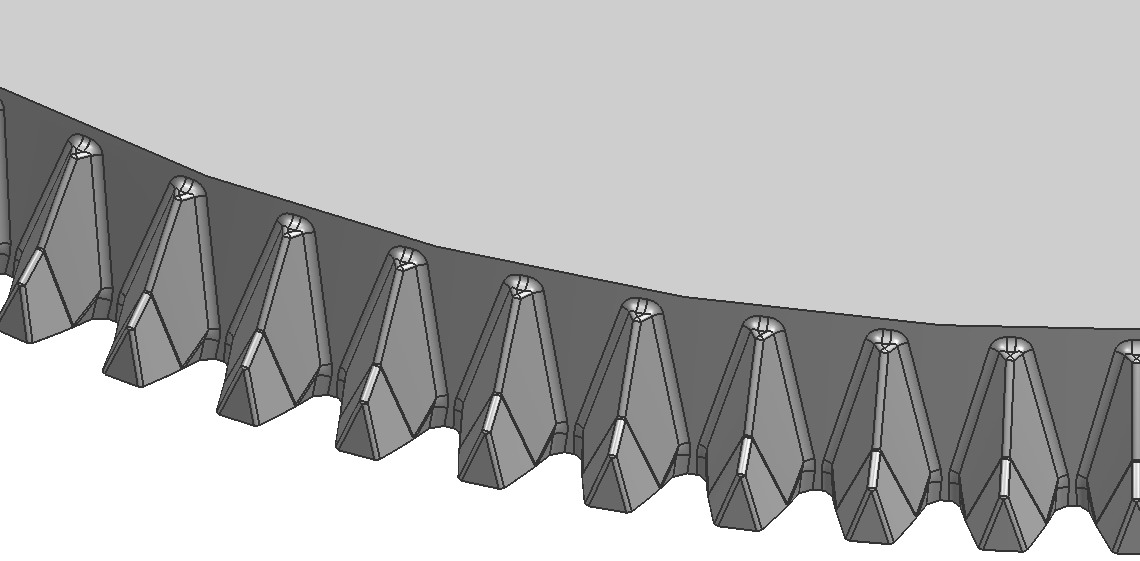

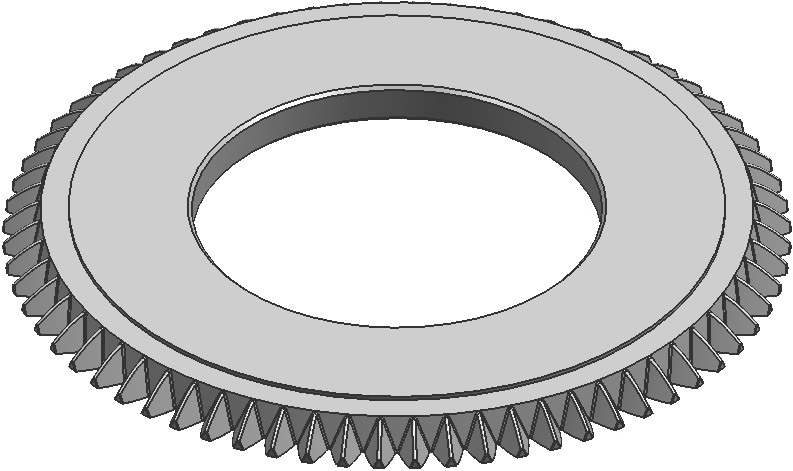

图片是2楼倒棱刀的CAD模型，还有一个其它产品的倒棱刀。大家也上点好图片吧，长长见识。

50CrV

我建议还是从根本上解决问题：不要产生毛刺。只要加工方法得当，就不会产生毛刺

mrfcl

学习学习。

poxiangzi

这是天津什么机床厂出的倒棱机。我们单位有两台。呵呵！
lw0116 发表于 2009-11-22 18:14


登录/注册后可看大图

天津第一机床总厂的倒棱机，太贵了点，呵呵。

poxiangzi

我建议还是从根本上解决问题：不要产生毛刺。只要加工方法得当，就不会产生毛刺
50CrV 发表于 2009-11-24 18:52


登录/注册后可看大图

去毛刺只是其中一个需求，关键是倒棱，避免啮合时边角接触。

logxing

1）如果是圆柱齿轮倒棱的话，下面的意见供参考：

我见过两种倒棱方法，原理都是使用了齿轮无侧隙啮合传动 ...
poxiangzi 发表于 2009-11-18 16:46


登录/注册后可看大图

你的这些图片端面都是渐开线吗？还是直线？
