关于渐开线塑料齿轮设计制造方法的讨论

mrmrw · 发表于 2007-4-24 13:19

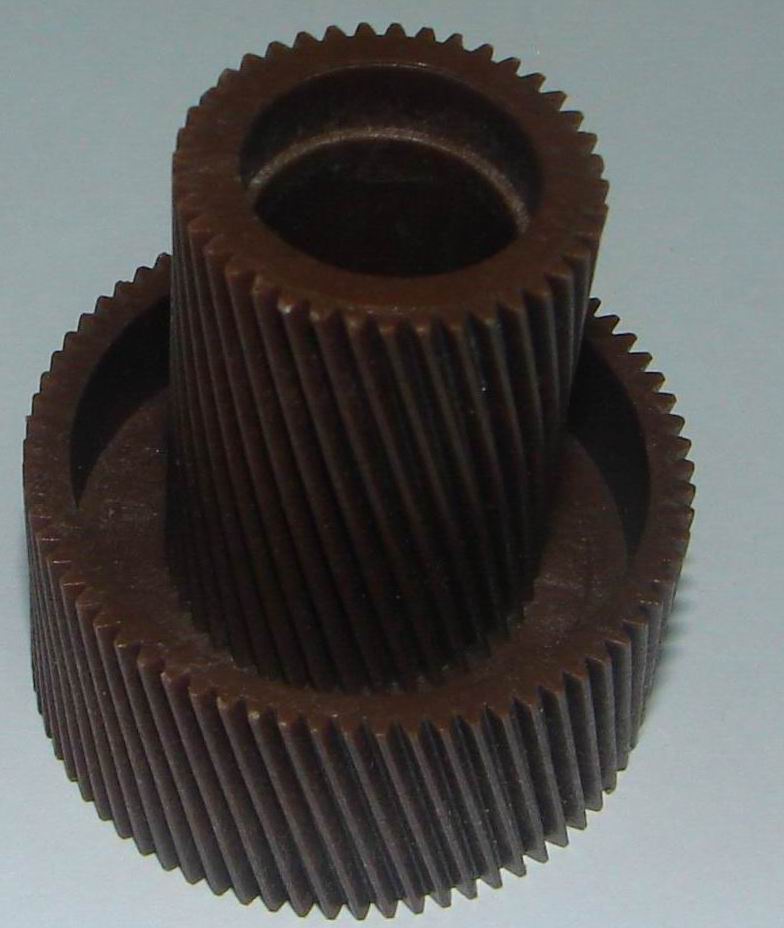

上传一些产品图
都是自己拍摄的

limingdong · 发表于 2007-4-24 21:32

太有才了!俺终于知道咋设计塑料齿轮了!

mrmrw · 发表于 2007-4-26 13:35

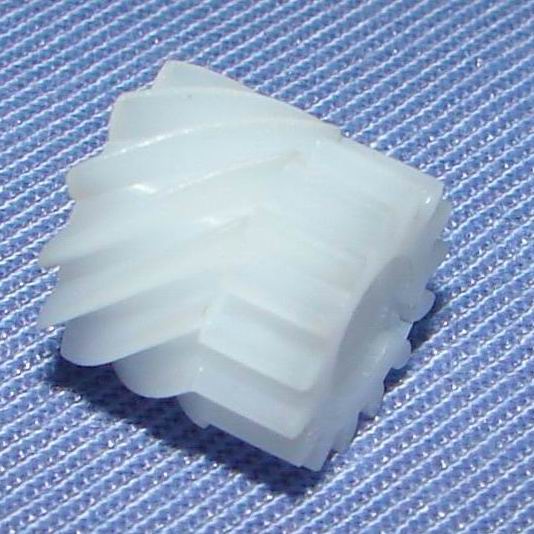

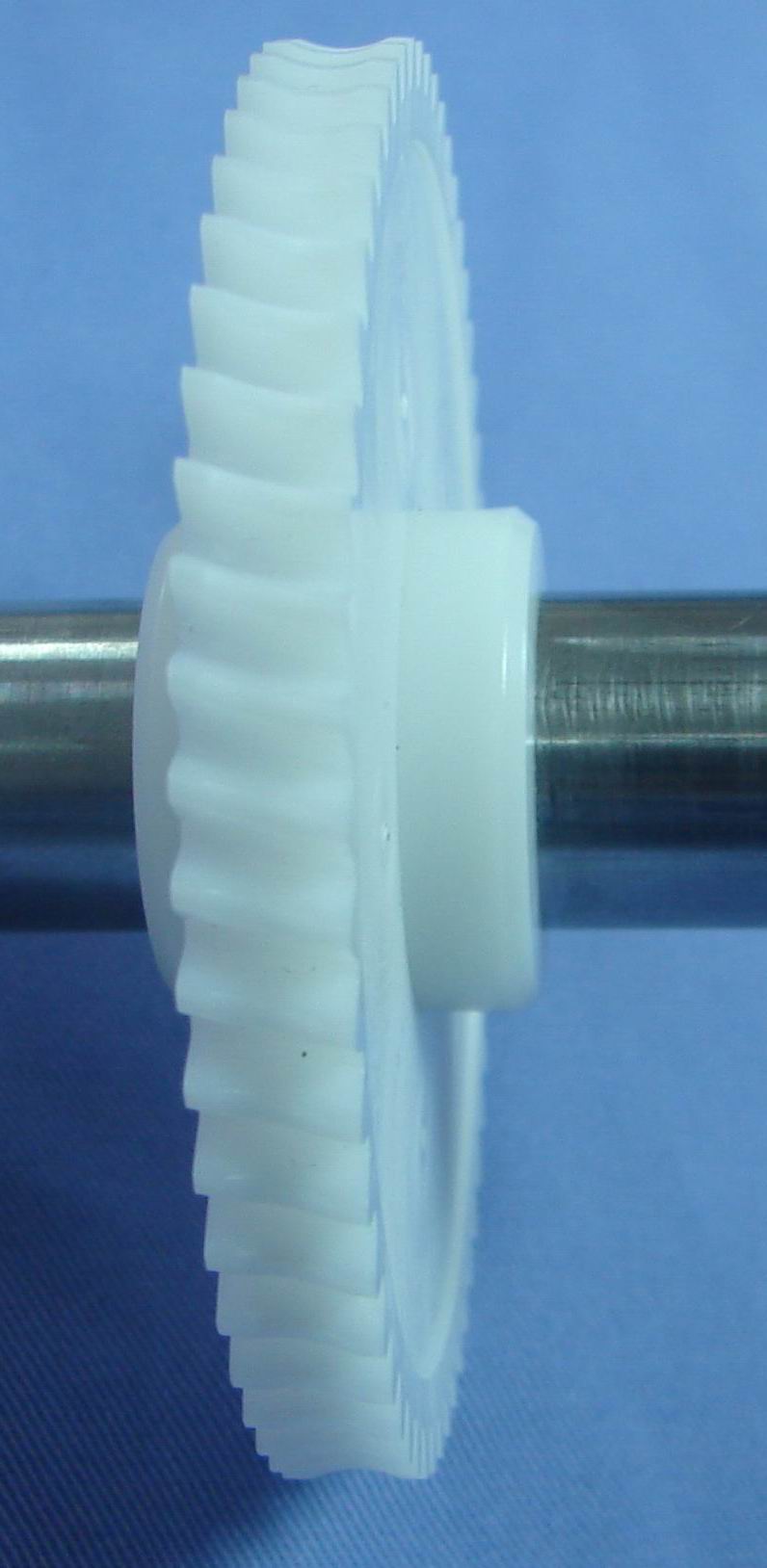

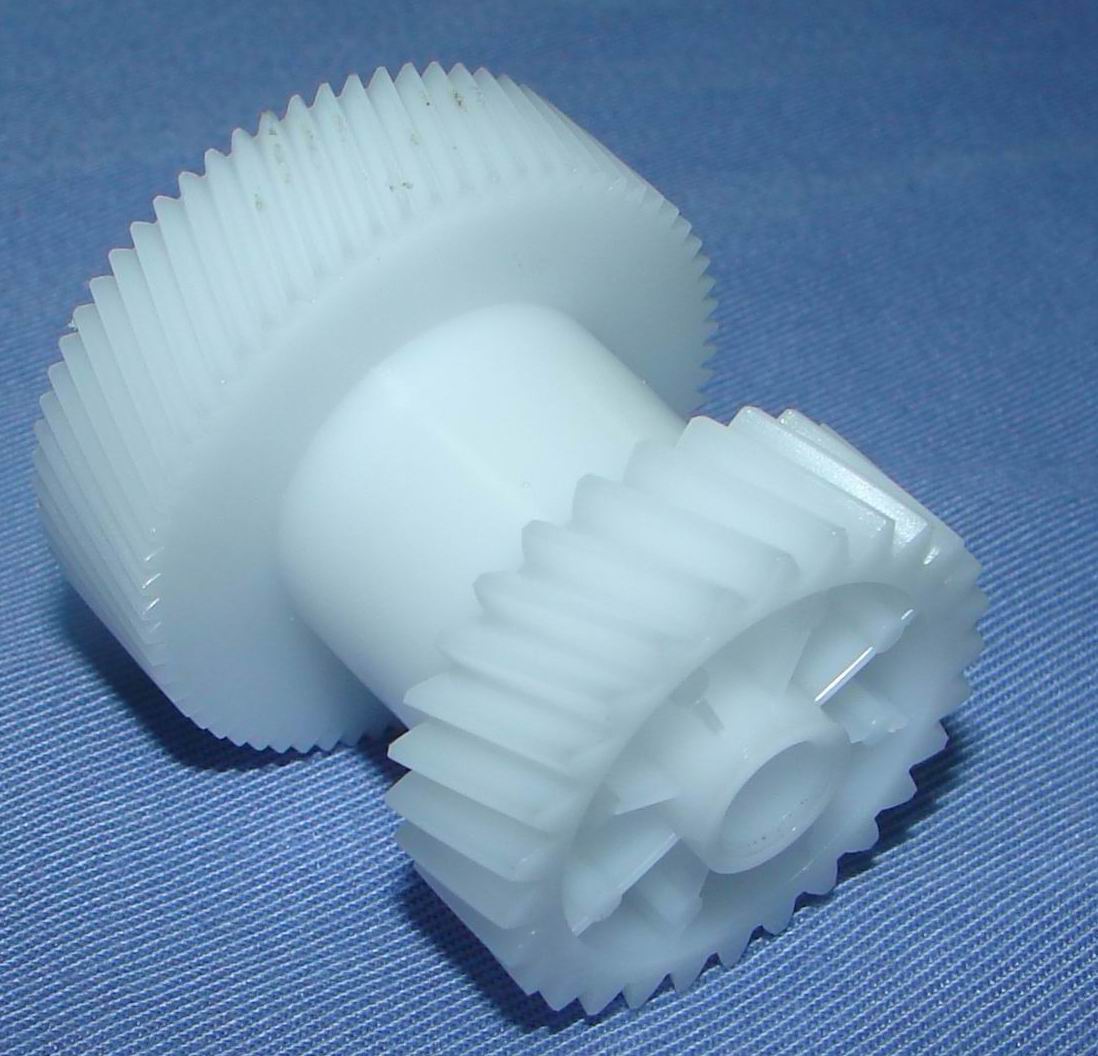

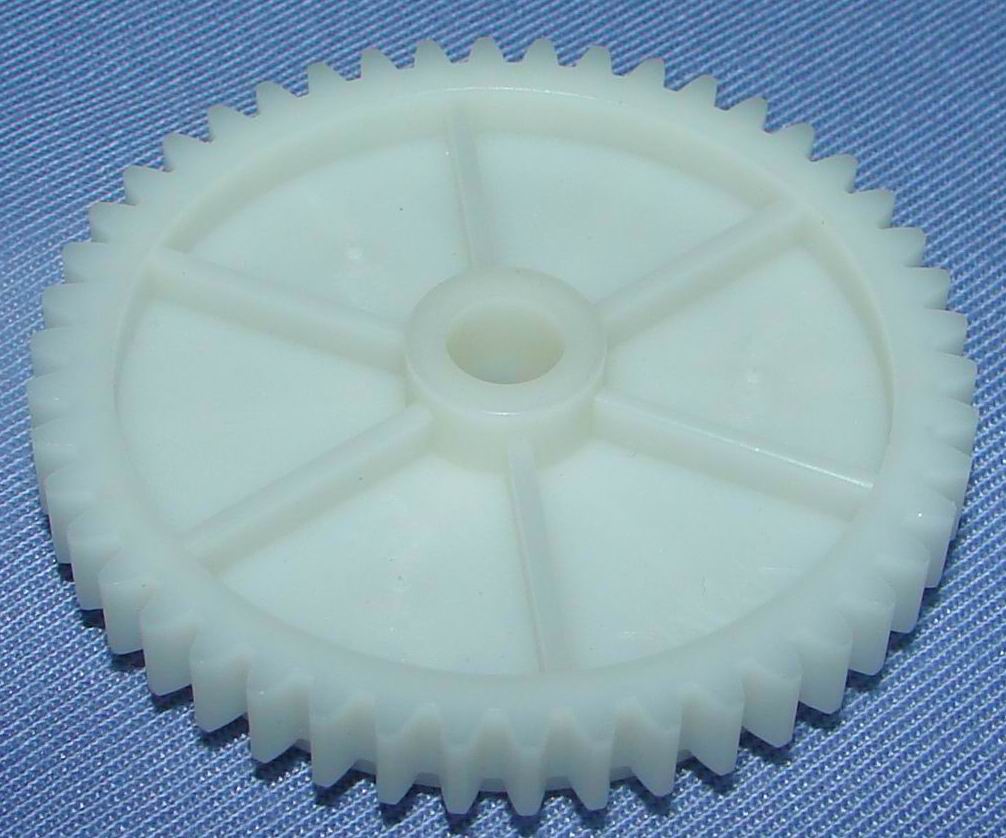

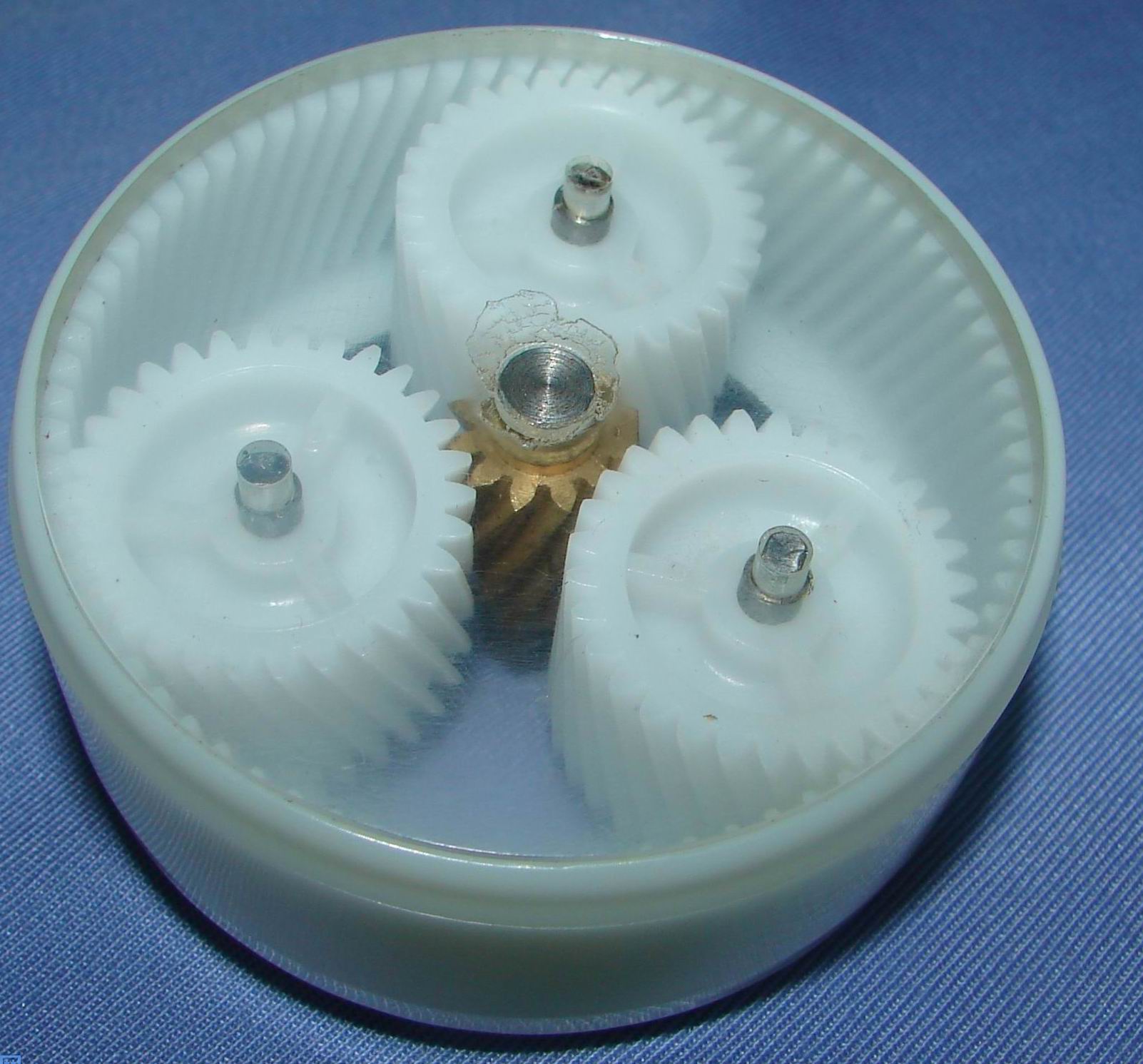

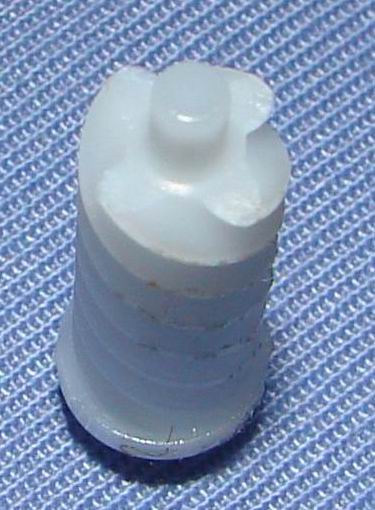

继续上传一些产品图了
一次只能贴几张了

mrmrw · 发表于 2007-4-26 13:40

最后一张是对比的产品图
可以看出产品的尺寸大小了

mrmrw · 发表于 2007-4-27 13:34

继续上传一篇论文
这个是从别的论坛上转帖的

backbone1999 · 发表于 2007-4-27 23:05

呵呵,看了新贴,今天拆了小日本的GEARBOX,发现和worm配合的齿轮,有三种:斜齿轮, 增强形斜齿轮(齿轮的齿长方向有内凹-圆弧过渡部分),HAIF ARC-近似半圆弧蜗轮; 而我们马达上目前应用的齿轮还是斜齿轮......

admin · 发表于 2007-4-27 23:08

原帖由 backbone1999 于 2007-4-27 23:05 发表

 登录/注册后可看大图

呵呵,看了新贴,今天拆了小日本的GEARBOX,发现和worm配合的齿轮,有三种:斜齿轮, 增强形斜齿轮(齿轮的齿长方向有内凹-圆弧过渡部分),HAIF ARC-近似半圆弧蜗轮; 而我们马达上目前应用的齿轮还是斜齿轮......

方便的话，拍几张照片，大伙儿也瞧瞧。呵呵

backbone1999 · 发表于 2007-4-27 23:16

可能没有说清楚了,公司看的紧,资料样本很难带出来啊!:L

ywq · 发表于 2007-4-28 11:12

#13
使用道具由于齿形的不均匀性，采用均匀放缩肯定是不行的，这时可采用变模数法进行设计齿轮型腔的外轮廓。

说的真不错！
不过具体如何来做模数的调整呢？也就是如何进行变形补偿呢？
是否有据可依呢！

ywq · 发表于 2007-4-28 11:35

这个软件我在别的地方也曾看到过演示版的，应该是只对直齿的，
不知道斜齿轮又该如何在参数上做补偿呢？
