关于渐开线塑料齿轮设计制造方法的讨论

mrmrw

原帖由 yughi 于 2007-5-3 20:27 发表


登录/注册后可看大图

啊有人教我下
纳闷

附件都是pdf文件，请用Adobe7.0以上版本的阅读器阅读！

mn01

顶，楼主你截图的那个齿轮软件叫什么名字

mrmrw

原帖由 mn01 于 2007-5-4 23:29 发表


登录/注册后可看大图

顶，楼主你截图的那个齿轮软件叫什么名字

回复：渐开线齿廓

lkm4977

楼主你好，我们厂刚接了个水表的业务，里面都是很小的齿轮，可都不是标准模数的齿轮，齿轮的齿都很长，齿根很深，间隙上齿的宽度约槽宽的0.7倍。整体间隙很大，有13级传动。请问这样的非标准齿轮有什么特点？

mrmrw

请说的清楚一些，最好有图片说明一下，对于你说的非标准齿轮主要是看你的齿轮是采用那个标准设计的，就是说采用的是那种齿制的。
因为不同的齿轮设计标准设计出齿形相差是很大的，比如说Gb的和ISO的是齿形差不多的，但是和DIN、AGMA的就有些差异，还有就是塑料齿轮的齿形标准如PGT的等等都是有些差异的，从这些齿形标准看，由于参数的不同，齿形差异也很大的。
建议：首先搞清楚这个齿轮是那个国家的，然后找这个国家的标准，如果有可能最好找到这个齿轮的设计公司；

mrmrw

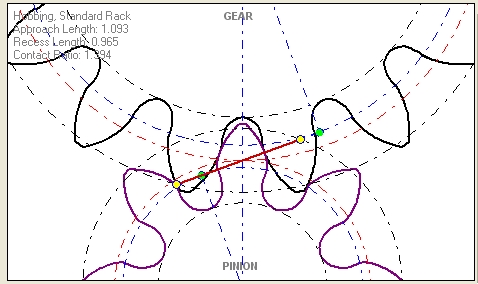

给大家看一下PGT齿形，这一对啮合齿轮m=0.5，z1=8，z2=15的标准齿轮，只是齿形标准不同而已，但是可以看出齿形的差别还是很大的。

admin

原帖由 lkm4977 于 2007-5-8 09:24 发表


登录/注册后可看大图

楼主你好，我们厂刚接了个水表的业务，里面都是很小的齿轮，可都不是标准模数的齿轮，齿轮的齿都很长，齿根很深，间隙上齿的宽度约槽宽的0.7倍。整体间隙很大，有13级传动。请问这样的非标准齿轮有什么特点？

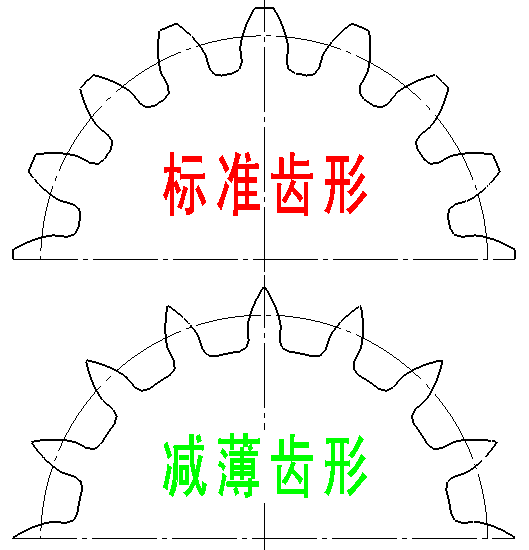

我做了个图，你所说的大概是这个意思吧？

backbone1999

------大概也就是这个!!! 会不是是用的摆线齿(钟表齿轮常用)呢?

backbone1999

欧阳老师在最新的＜＜中国齿轮工业年鉴＞＞上有文章，特别对我辈有帮助，他的一个观点是，塑料齿轮的精度不是一个problem，我特别的认同，改善精度也许是一个方面，但很多时候，齿轮的结构设计，材料选择，箱体设计的作用更加明显来！！！

mrmrw

原帖由 backbone1999 于 2007-5-9 22:50 发表


登录/注册后可看大图

欧阳老师在最新的＜＜中国齿轮工业年鉴＞＞上有文章，特别对我辈有帮助，他的一个观点是，塑料齿轮的精度不是一个problem，我特别的认同，改善精度也许是一个方面，但很多时候，齿轮的结构设计，材料选择，箱体 ...

对于塑料齿轮的加工精度受材料自身收缩的特性可以知道，塑料齿轮的精度要达到金属齿轮的精度是有很大难度的。因此，塑料齿形的精度相对而言其重要性不如金属齿轮的强，在这种情况下，齿轮箱的结构设计是相当重要的，对于齿轮而言材料的选取也是很重要的。我同意这个观点，但是有一个前提：看你的工作要求，不是不管什么情况下都说塑料齿形的精度不是一个问题，是要有所甄别的！
