关于渐开线塑料齿轮设计制造方法的讨论

lkm4977

不好意思，上次的水表齿轮没有附图片
今天细看了一下你面几个不同齿轮竟然有不同。齿的宽度与槽宽不是都一样。都怪拿来的时候没注意看，毕竟直接发给外面抄数去了。开始是想给抄数公司造型后就开模具。可抄数公司拿来的零件图，在UG里面装配一下，根本不行，我也不知道他们是不是只管做，不看实物的。只能自己按标准齿轮画，齿根加深，压力角14.5度，模数0.4。它这个水表齿轮间的配合很松动，转动很灵活，而且考虑到水温等因素，按我们平常经验，两齿轮放了0.25毫米正间隙，槽宽也加大到齿宽的1.1倍，如间隙太大，多电镀几次好了。齿轮大的有44齿。现在去线割做样板去了。
不知道情况怎样？毕竟过去做的都是标准齿型，现在试试看，哈哈

lkm4977

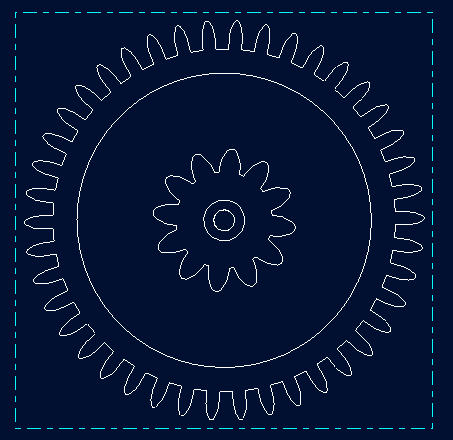

刚刚发的是抄数回来的图，实际的已经改了，上面大齿轮直径约17毫米。;P

mrmrw

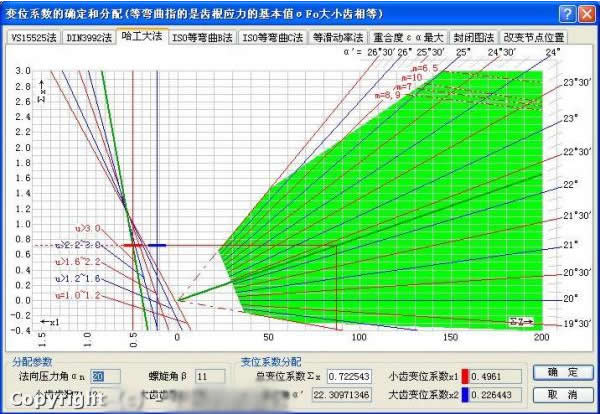

给大家看一张图，是niuershiye 老师一个软件中的，已经实现了变位系数方法计算的软件化，对于从事齿轮设计很有帮助的！一共有9中变位方法，看看大家知道多少，自己能过多少中变位方法？

mrmrw

你可以请niuershiye 老师看一下，他对这种齿轮应该有研究，我目前还没有找到相关资料解释这个齿形问题!

backbone1999

记数齿轮非传递动力，差别难道是在这里！这种齿形应该是属于仪表齿轮一类的！

mrmrw

讨论很多问题都是围绕着齿形转了
以后请大家继续支持，讨论一下塑料齿轮的铜公加工以及刀具设计的问题，这两个问题也是塑料齿轮制造必须要考虑的两个问题，其原因是：
（1）铜公是加工型腔的一种方式，虽然直齿可以直接用线割加工，但是如果是斜齿，尤其是角度较大的时候就要考虑铜公的问题了！还有就是蜗杆模具型腔的问题，则就必须要用铜公放电才能加工出精确的模具型腔了！
************************
这个问题就转到塑料蜗杆副设计讨论中进行
（2）刀具设计是因为塑料齿轮的铜公是包含收缩的，问题就提出了一个刀具的问题，如何设计一个专用刀具加工铜公就是要考虑的了！所以必须要考虑刀具的设计。
请高手指点了！

admin

原帖由 mrmrw 于 2007-5-18 22:00 发表


登录/注册后可看大图

讨论很多问题都是围绕着齿形转了
以后请大家继续支持，讨论一下塑料齿轮的铜公加工以及刀具设计的问题，这两个问题也是塑料齿轮制造必须要考虑的两个问题，其原因是：
（1）铜公是加工型腔的一种方式，虽然直 ...

如果换个话题，最好单独发一个主题，不要都集中在这个主题里，难找也难搜索到。

heh

原帖由 mrmrw 于 2007-4-18 14:38 发表


登录/注册后可看大图

很多人问到我们的塑料齿轮加工精度，我回复如下：

1 超小模数齿轮 m=0.1~0.3，精度 JGMA2~4级；

2 小模数精密齿轮 m=0.3~1.0，精度： JGMA2~4级；

3 大模数齿轮 m=1.0~2.0，精度：JGMA6级；

4 中等 ...

小模数与大模数如何定义或区分呀:loveliness:

sgwm

有JGMA标准吗？

sgwm

超小模数齿轮 m=0.1~0.3，精度 JGMA2~4级；中心距是+0/-0.05吗？公法线是+0/-0.02吗？
