关于渐开线塑料齿轮设计制造方法的讨论

mrmrw · 发表于 2009-7-17 11:17

公差与配合软件发布
在搞塑齿减速器设计时，很多公差可以参考公差与配合数据表。当然，现在对塑料件的公差也有国家标准。
为了方便查询公差与配合，参考《机械设计手册》（电子版）的程序做了一个小软件。
现在发 ...
mrmrw 发表于 2009-7-16 10:32

登录/注册后可看大图

*****************

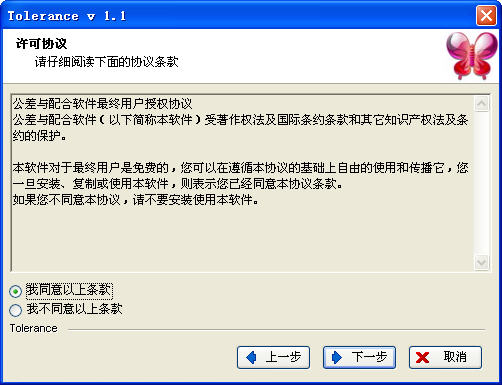

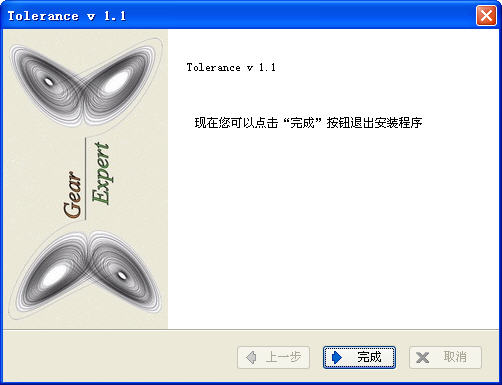

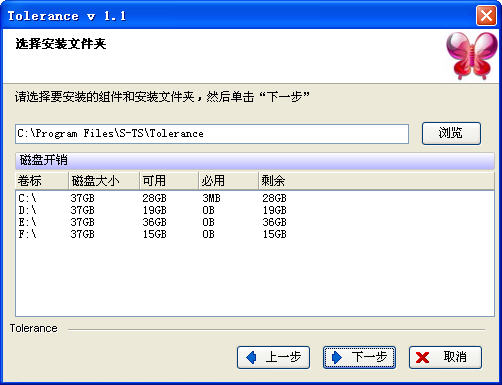

软件安装方法见图

niuershiye · 发表于 2009-7-17 14:09

谁作的，还不错。还是有些纰漏，用了一下。

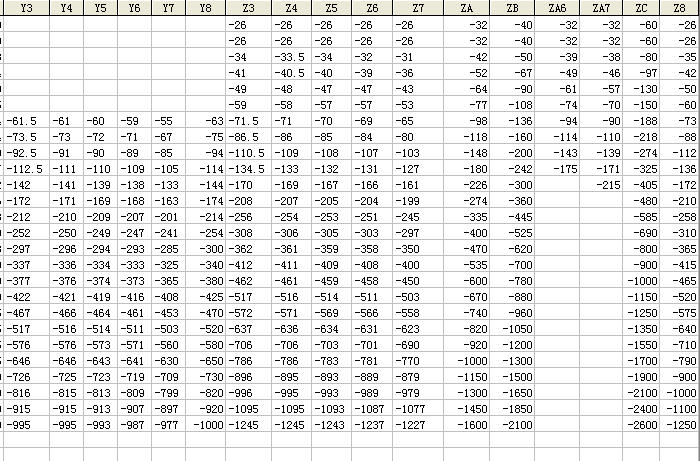

纰漏处，好像是 “y/Y" ，尺寸小于 18 的应当是没有规定，好像这里面可以查出来。

一般公差查询的（软件），那个（310 尺寸段）M6 都不对，这个是对的

mrmrw · 发表于 2009-7-18 12:05

291# mrmrw
*******************
软件是参考的《机械设计手册》电子版的那个里面的程序，做了一些修改！
数据库直接借用的那个软件中的，y/Y的问题是因为数据库里面有些段是空的，所以提示出错。
后面再修改一下！

mrwang789 · 发表于 2009-7-26 18:48

版主好强大还有许多问题不懂～学习！

mrmrw · 发表于 2009-7-27 08:36

本帖最后由 mrmrw 于 2009-7-27 08:37 编辑

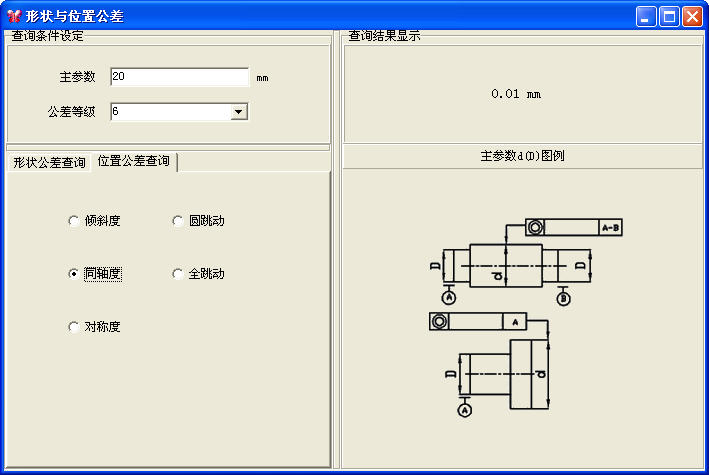

发布形位公差查询软件
免费的，不需要注册的

zcjpg497 · 发表于 2009-7-27 13:02

你说的非常好，我们插不上嘴

只言片语 · 发表于 2009-8-3 14:29

来了学习一下，谢谢楼主，好东西啊

mrmrw · 发表于 2009-8-4 14:33

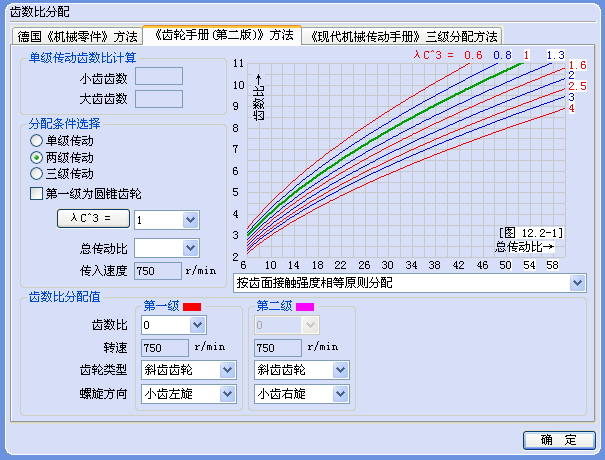

齿轮手册和专家系统软件中都有传动比分配的计算方法。
但是从手册查询，不是很方便。当然用专家系统软件是方便很多。对于没有专业软件的人而言，可以考虑用MathCAD自己绘制曲线。

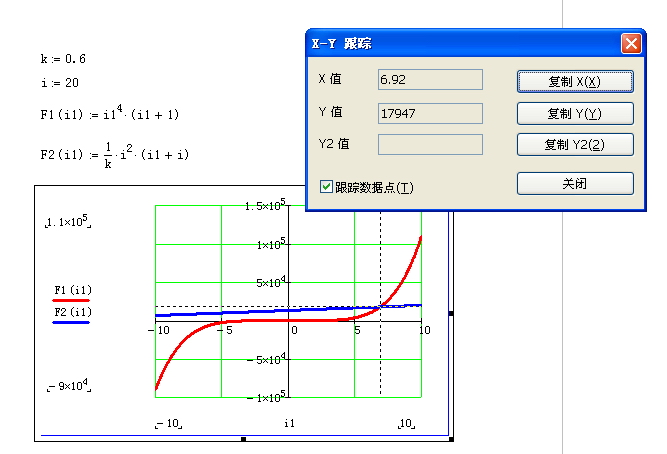

用MathCAD绘制两级展开的曲线可以将公式分解成两个函数，两函数曲线的交点即是所求的传动比分配数值。
给个图看看了！

mrmrw · 发表于 2009-8-20 09:31

花了一点时间，又研究了一下JIS B 1702-3：2008注塑塑料齿轮精度标准，表格数值与计算数值有几个不同。现在已经将计算程序和表格都完成了。
贴出图看看。计算数值与表格不同之处。

tonnyzhang8186 · 发表于 2009-9-6 13:43

楼主现在还在HISYM做齿轮研发吗?HISYM在塑料齿轮/传动系统这一块的确做的不错,值得大家学习和借鉴.
