分清法向、法面，了结一桩公-案

renzhewudi · 发表于 2014-3-4 18:52

来学习了

海思无涯 · 发表于 2015-12-22 09:31

好好学习，有些费解

yanta82 · 发表于 2016-1-10 21:28

"持“法面是渐开线”观点的朋友，言辞中暗含思考成型铣刀沿螺旋线加工齿槽，则刀具齿廓应为渐开线的概念。"
刀具齿廓是空间螺旋啮合时,接触点的空间集合,饶中心线旋转所形成的曲线,如为直齿,则刀具齿廓应为渐开线,设计刀具就是这样干的.

LXRRXL · 发表于 2017-2-19 19:25

法向轴向齿条都是齿轮齿数无穷多的渐开线，也就是直线

LXRRXL · 发表于 2017-2-19 19:27

滚刀的话理论轴向是直线法向是渐开线

xjh1986818 · 发表于 2017-2-27 22:20

这个问题课本上有定论吧，法面是渐开线，加工时滚刀轴线与轮坯轴线夹角，因此法面才是标准渐开线。

wado50 · 发表于 2017-3-1 15:12

好贴太精彩！

番茄唐龙 · 发表于 2017-3-6 16:48

四十多年前的人还是认为法平面上是渐开线呢

CHENDEGANG · 发表于 2022-5-22 16:48

woodee 发表于 2012-12-8 09:15
共同法线点

上图中，三啮合线在齿面上交于一点，说明三种刀具面上的法线，只有在此点共线。

结论非常精彩！向前辈学习！！

CHENDEGANG · 发表于 2022-5-22 17:31

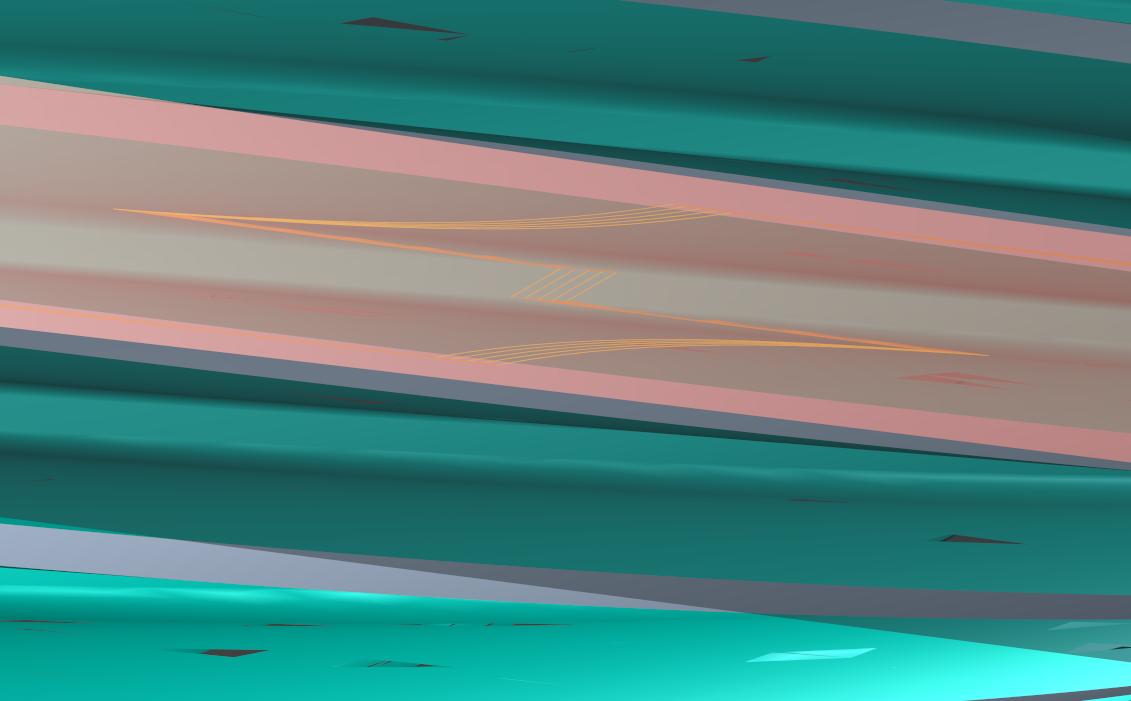

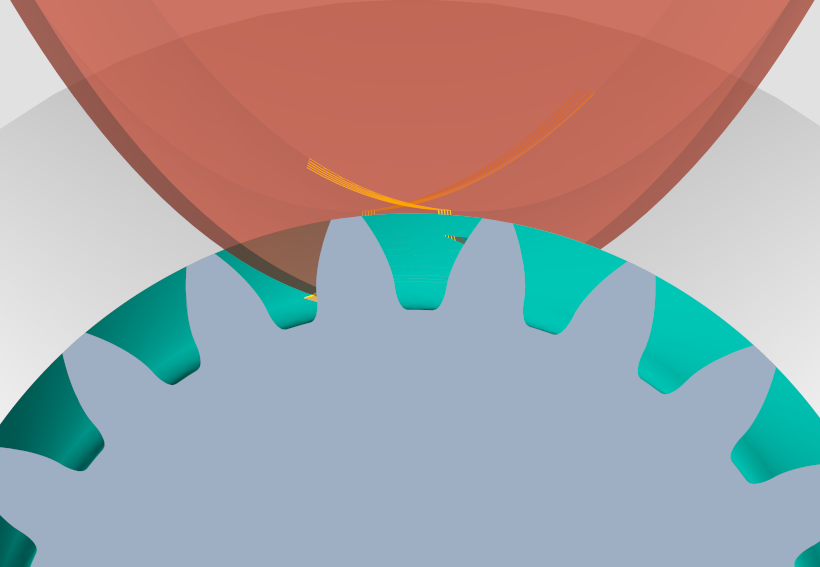

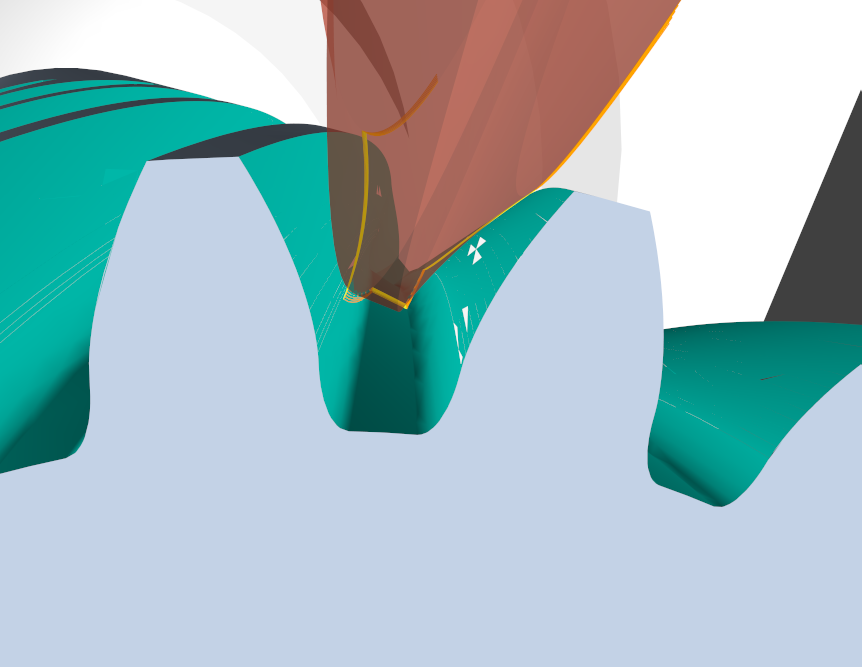

这是用成型砂轮按螺旋运动磨削齿轮的模拟图，图中黄色部分为砂轮与齿槽的接触线，与版主所说铣齿的接触线相似（砂轮是连续接触，仅此差异），不知道版主的铣齿刀具轮廓是否为渐开线？我的砂轮截面形状是软件反算的样条曲线，具有对称性，但似乎也不是某个渐开线（不能肯定）。我理解包络线上每一个点绕砂轮中心线旋转至同一个截面，应该与砂轮的截面形状一致。仅仅提供一种实例，认同版主的结论。特别提一下，费老的螺旋法面思想很有实验性，也启发我们更进一步思考。感谢各位，作为新人，连看两天论坛，受益良多！！
