齿条型刀具加工圆柱齿轮的齿根过渡曲线方程

xuefengtang · 发表于 2010-10-10 10:47

不错！有空好好研究一下。我们公司做了几十年的齿轮还有人以为齿根形状是圆弧的。难为情......

submariner · 发表于 2011-2-22 17:32

本帖最后由 submariner 于 2011-2-22 17:36 编辑

woodee 发表于 2008-10-15 19:03

登录/注册后可看大图

一个多月前，我的一个帖子谈到过渡曲线，并给出其方程。约简仓促间，屡次出错。
不料同好细心者，竟多次将 ...

x=Rj*cos(Wj)
y=Rj*sin(Wj)
Z=0
我怎么觉得是一段圆弧（半径在变的圆弧）呢？ X^2+Y^2=Rj^2；Rj为一变量，对么？

submariner · 发表于 2011-2-22 19:30

本帖最后由 submariner 于 2011-2-22 19:31 编辑

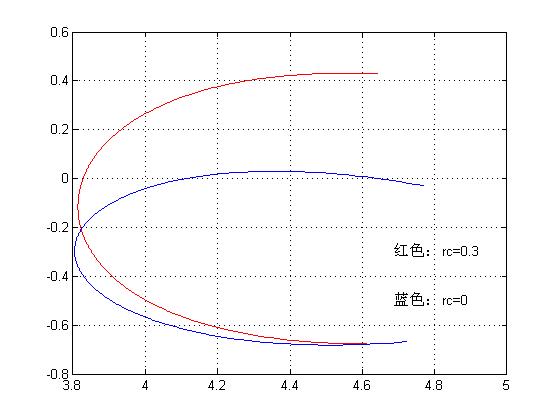

我画出来的图形为什么没你们那么长啊？（取值-70到70度的）；
是不是图形不对呢？

panpan · 发表于 2011-3-16 13:09

好贴是要顶的............受益匪浅.......

sunxianjunld · 发表于 2011-5-23 10:56

本帖最后由 sunxianjunld 于 2011-5-23 11:16 编辑

高手就是高手，高手的东西就是让人看不懂啊！

allenzuo · 发表于 2011-6-18 09:08

你好！我想问一下，如果滚刀是带凸角的情况，那过渡曲线方程应该怎么来推导呢？因为剃前滚齿一般都有一定的挖根量，所以想请教你一哈...是不是和你推导的方程类似呢？？

lucky_xiao · 发表于 2011-11-2 10:43

好东东，谢谢楼主分享！就是有点看不明白！

1808338949 · 发表于 2011-12-8 11:24

davisdudong 发表于 2008-10-17 16:36

登录/注册后可看大图

请教Tr齿厚系数的含义？
是实际分度圆弧齿厚与理论分度圆弧齿厚的比值吗？
或(Tr-1)*Pi/(4*tan(alpha_n)) ...

请问 *Pi 表示什么意思

1808338949 · 发表于 2011-12-8 11:28

xuefengtang 发表于 2010-10-10 10:47

登录/注册后可看大图

不错！有空好好研究一下。我们公司做了几十年的齿轮还有人以为齿根形状是圆弧的。难为情......

齿根是什么形状的？

1808338949 · 发表于 2011-12-8 11:44

本帖最后由 1808338949 于 2011-12-8 13:54 编辑

计算边位系数公式中的 pi* 是什么
