齿条型刀具加工圆柱齿轮的齿根过渡曲线方程

lily_wan · 发表于 2010-4-23 15:15

请教，螺旋斜齿轮齿根过渡曲线是通过齿条端面椭圆过渡圆角推导的吗？
推导过渡曲线方程时，是不是先将齿条法面的圆角转换成端面的椭圆过渡曲线？

48824305 · 发表于 2010-5-7 20:11

当Xn=0.5时,Tr=1是不可能的.
齿轮有变位,齿厚必变.

303959411 · 发表于 2010-7-3 13:54

太辛苦楼主了，支持学习中

hellowdavid · 发表于 2010-7-14 13:34

要好好消化一下才能应用。

hellowdavid · 发表于 2010-7-19 09:01

本帖最后由 hellowdavid 于 2010-7-26 23:39 编辑

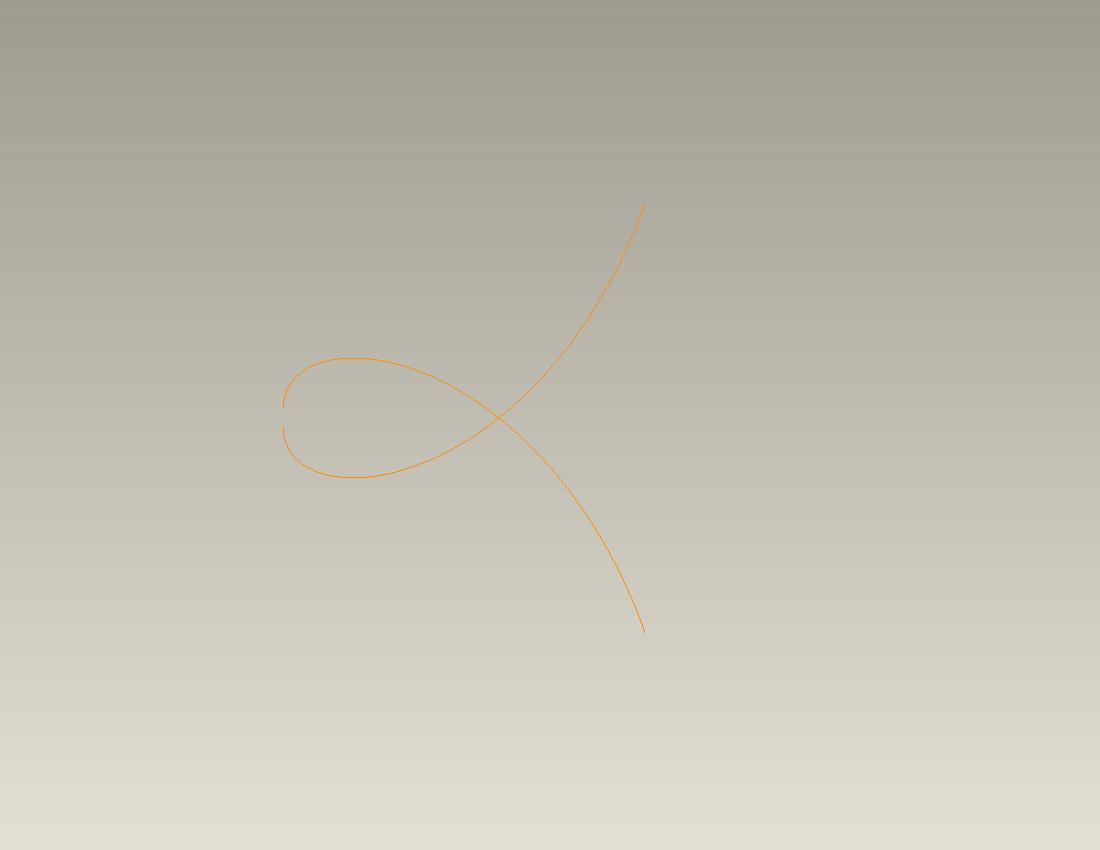

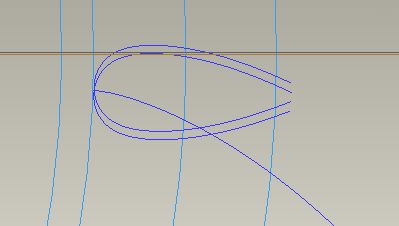

应用时出现过渡曲线跟渐开线和齿根圆不相切的情况，前者可能是角度有点问题，麻烦woodee版主分析下需要在哪个方程中添加一个多大的偏移角？
跟齿根圆不相切是什么原因呢？
过渡曲线方程按你的来的。
在线等待woodee回复，谢谢！

hellowdavid · 发表于 2010-7-19 09:28

齿根相切已经找到原因，但是跟渐开线相切还不知怎么解决，应该在那个方程加上相应的相位角呢，请高手支招，谢谢！

ufohk · 发表于 2010-8-1 01:56

本帖最后由 ufohk 于 2010-8-1 14:32 编辑

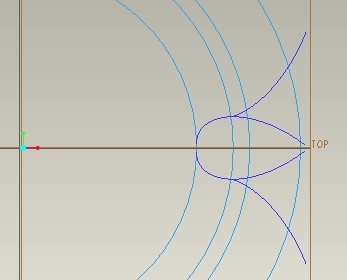

感谢老大的方程，努力了一天终于画出来了，支持老大，
请问老大。对称的这2个曲线夹角需要再调整吗

这个过渡曲线是滚齿的吗？
插齿的过度是摆线吧。

hellowdavid · 发表于 2010-8-1 22:22

在ufohk高手的指点下，我也终于做出来了，感谢ufohk，感谢woodee版主，只盼能够发布斜齿轮插齿的过渡曲线方程。

modou · 发表于 2010-8-24 19:16

回复 cylfdf 的帖子

你的齿轮的齿根圆跟过渡线是重合的吗

modou · 发表于 2010-8-24 21:19

楼主好:P
我用你的公式画了一个变位齿轮。
因为对你公式的推导不懂。
在画齿轮的时候
我有个疑问是不是要将HC=HA_N -----法面齿顶系数（齿轮设计给的参数）
当TR=1时

在公式RR=mn*(n/2/COS(BETA)+XN+(TR-1)*PI/4/TAN(an)-hc) /*根圆半径

这个根圆半径貌似是过渡线的极限位置，当有顶隙系数CN的时候用齿根圆半径跟上面这个公式不等。

请问这个问题怎么解决。
