【讨论】关于渐开线圆柱齿轮变位系数分配方法的讨论

longyaner521 · 发表于 2012-9-20 18:35

楼主的主程序界面是仿KISSSOFT的的啊？打算开发中文版得kisssoft吗？

longyaner521 · 发表于 2012-9-21 17:56

longyaner521 发表于 2012-9-20 18:35

登录/注册后可看大图

楼主的主程序界面是仿KISSSOFT的的啊？打算开发中文版得kisssoft吗？

支持国产的，大家一起努力！

mrmrw · 发表于 2012-9-24 19:46

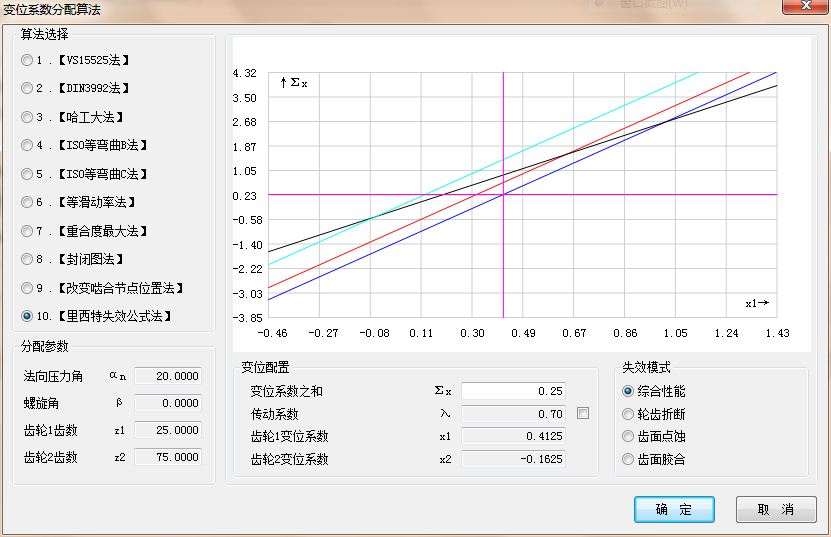

根据里西特失效公式来分配变位系数的线图，经过几天编程，搞了个初步算法出来！


鼎--百万年前 · 发表于 2012-9-28 21:39

用的什么软件啊

xlbing77136 · 发表于 2012-9-28 22:04

mrmrw 发表于 2012-9-24 19:46

登录/注册后可看大图

根据里西特失效公式来分配变位系数的线图，经过几天编程，搞了个初步算法出来！

这问题我也在寻找答案中，本人认为低噪音是最重要的，齿轮容不容易坏是另外的事，齿轮不坏，我们做齿轮的不就没活干了你说呢，哈哈，
这个软件有意向共享吗

jacmwg · 发表于 2012-9-29 13:59

楼主研究的太专业太深了，很多还有待去学习，顶！

weihai1028 · 发表于 2012-9-30 00:25

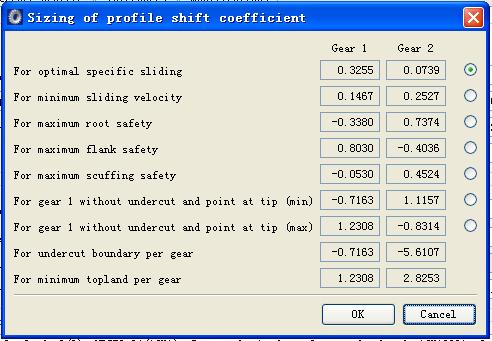

楼主 KISS里面这些选项的中文翻译是？？？如图片所示期待 O(∩_∩)O谢谢......

weihai1028 · 发表于 2012-10-7 10:27

weihai1028 发表于 2012-9-30 00:25

登录/注册后可看大图

楼主 KISS里面这些选项的中文翻译是？？？如图片所示期待 O(∩_∩)O谢谢......

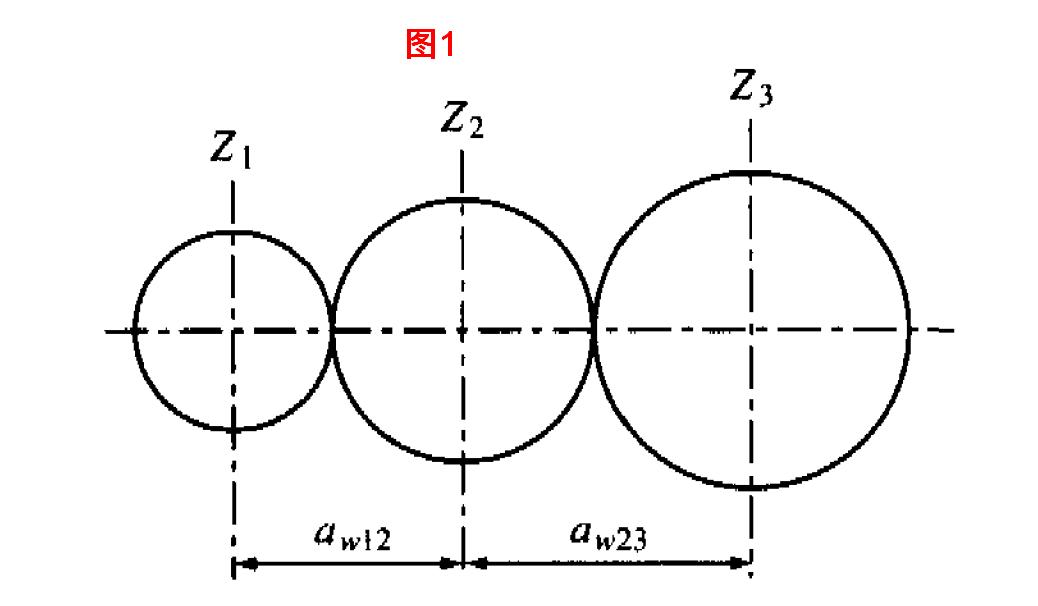

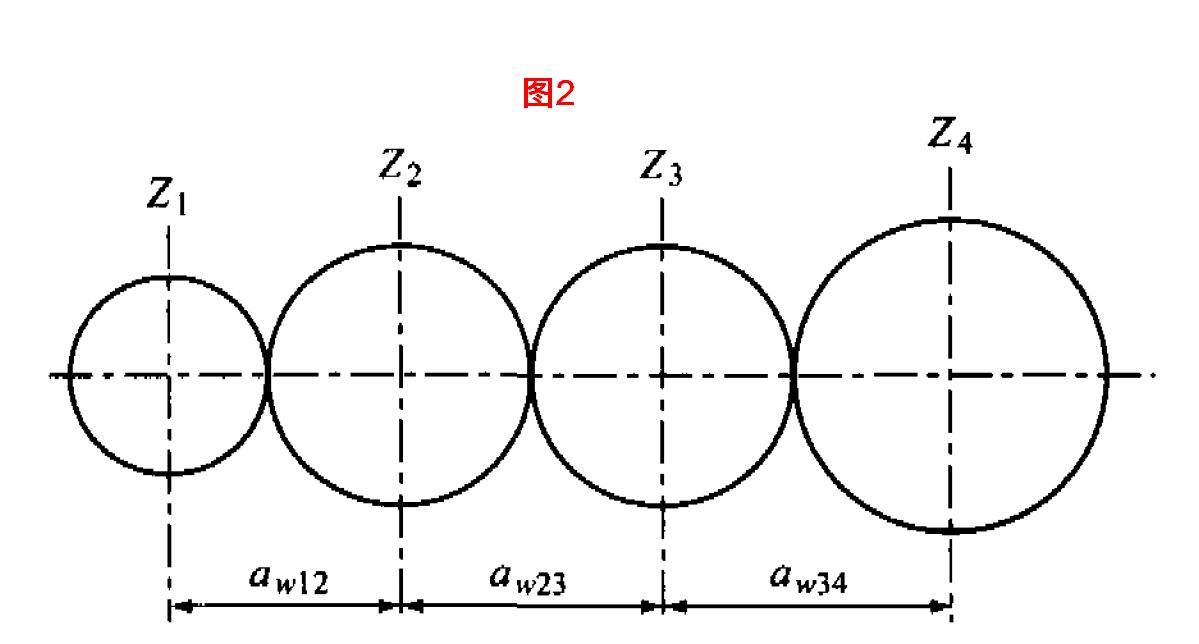

mrmrw楼主：你好，看到你的这篇文章，发现你对变位系数的研究很深入，现在有个疑问：通常我们说的变位系数的分配仅仅是对一对齿轮副的讨论，然而对轮系的分配几乎没有提及，形如下面如图所示两张图片的惰齿轮中，怎么样对他们进行变位系数的分配才算是比较合理呢（比如等强度、等滑动等）？？希望能得到你的解答，最好能举个例子期盼........O(∩_∩)O谢谢（图片1中的齿轮2、和图片2中的齿轮2、齿轮3的变位系数怎么样定？）

mrmrw · 发表于 2012-10-11 09:37

以重合度最大为指标，分配内外齿轮副的变位系数！
这对于以增大重合度为优化目的的设计是有利的！
自己编程实现的界面如下：

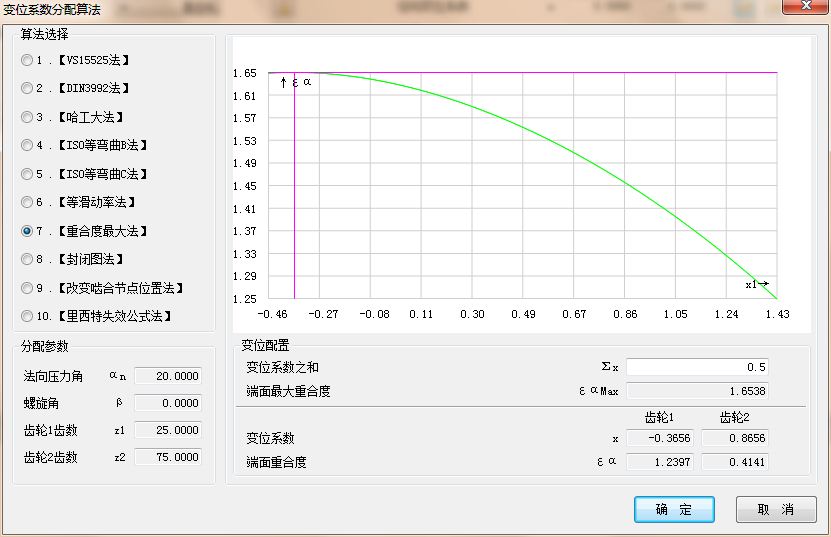

（1）外啮合齿轮副，最大端面重合度εα与x1的关系

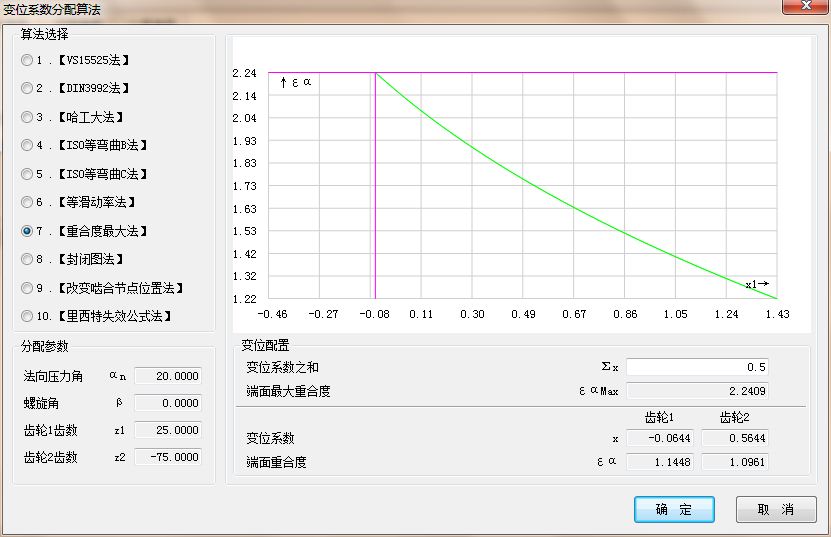

（2）内啮合齿轮副，最大端面重合度εα与x1的关系


mrmrw · 发表于 2012-10-11 09:44

人字齿齿轮副的变位系数方法：福列尔—塞克斯变位系数法
这种方法非常简单，x1和Σx属于线性关系
（1）高变位：x1 = +0.4, x2 = -0.4；
（2）角变位：x1 = Σx / (1 + i)， x2 = Σx - x1
**************
显然，此方法对于啮合指标、干涉、强度平衡都未涉及！
