讨论：滑动率对齿轮的啮合有何影响？

zengxiaodong

ly1224828184 发表于 2022-6-24 09:03
大师请问这个是什么书？

ly1224828184

zengxiaodong 发表于 2022-7-13 15:16

谢谢您！！！！！！

cheyunlin2022

学习啦

zengxiaodong

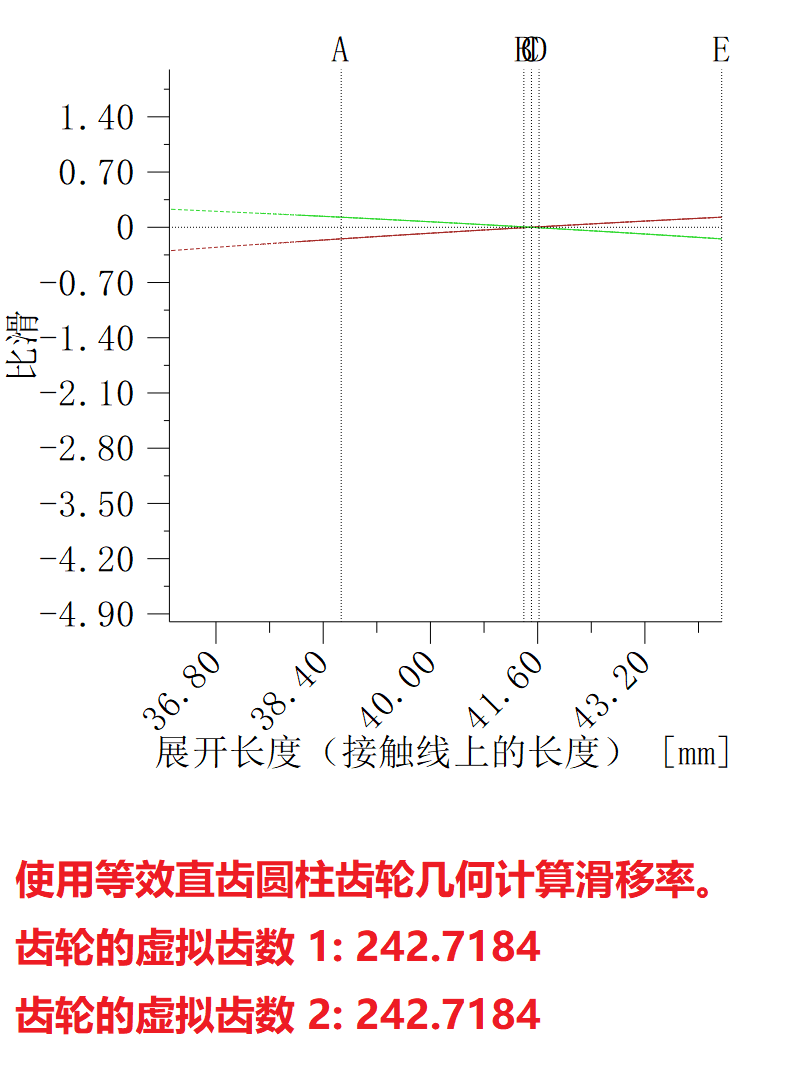

考虑一个空间交错轴蜗杆传动，也就是2个斜齿轮的螺旋角都很大，例如高达85~88度，此时两根轴接近平行，齿面之间的线速度相反，因而齿面之间的相对滑动速度很大，而计算比滑竟然很小，这就是说“比滑”有很大的迷惑性和误导性！

liting

学习了

zengxiaodong

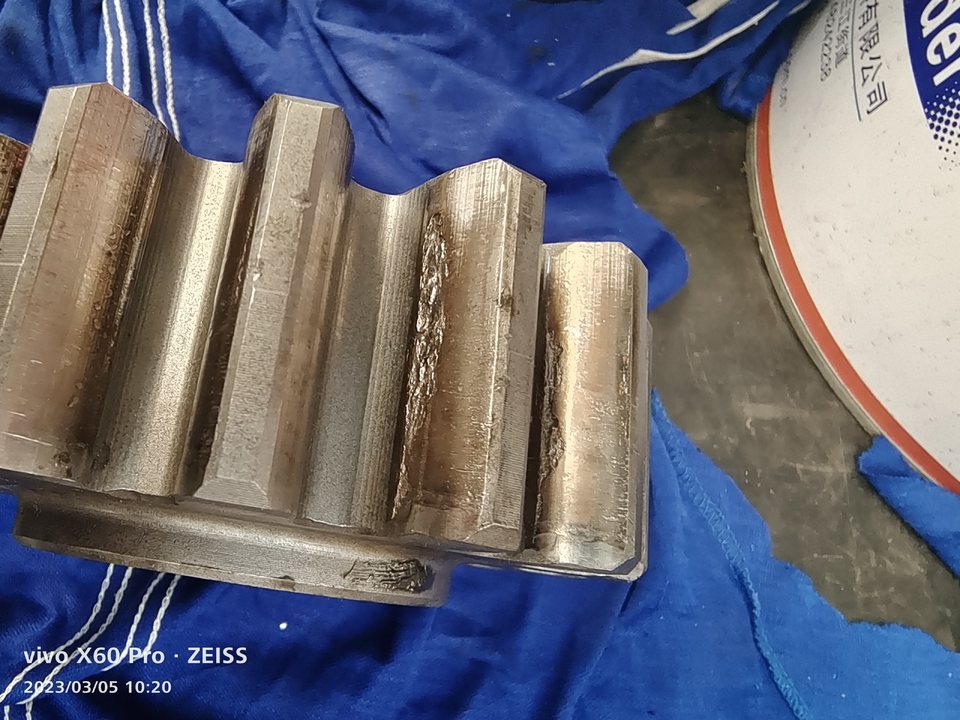

齿根比滑达到20（模数8mm，齿数15，零变位，根切），但是不管怎样加载测试，都是节线附近最先出现点蚀损坏！

zengxiaodong

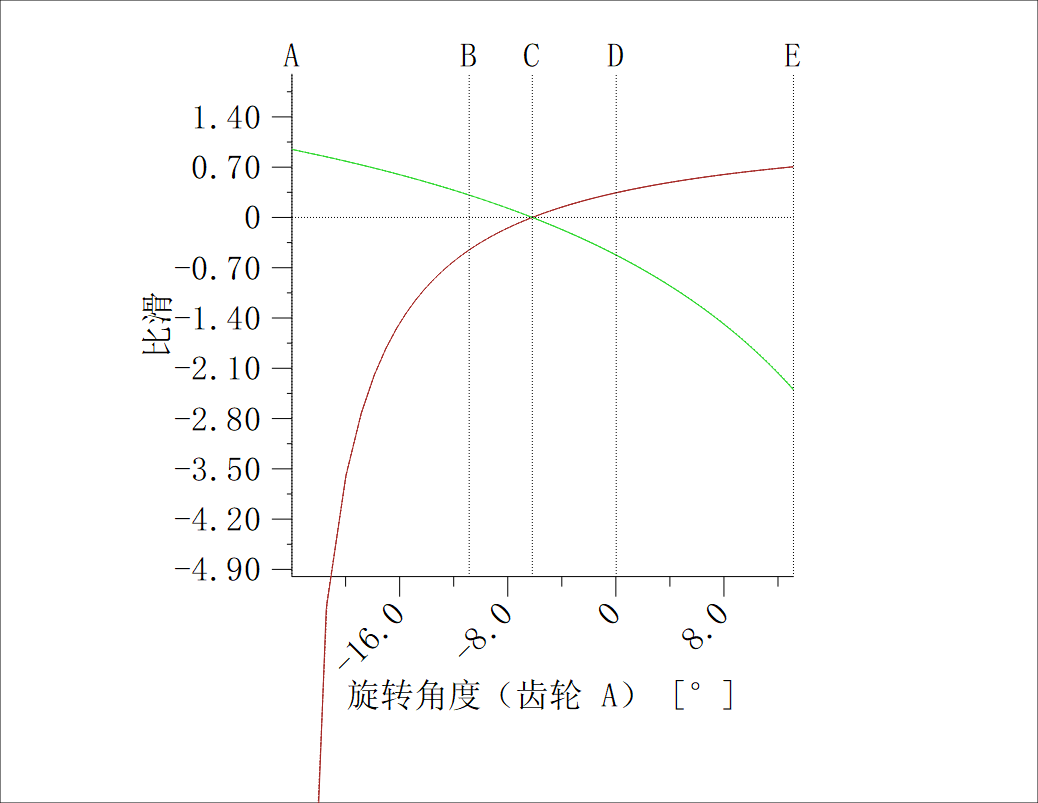

楼上照片对应的齿轮比滑以及啮合图

zengxiaodong

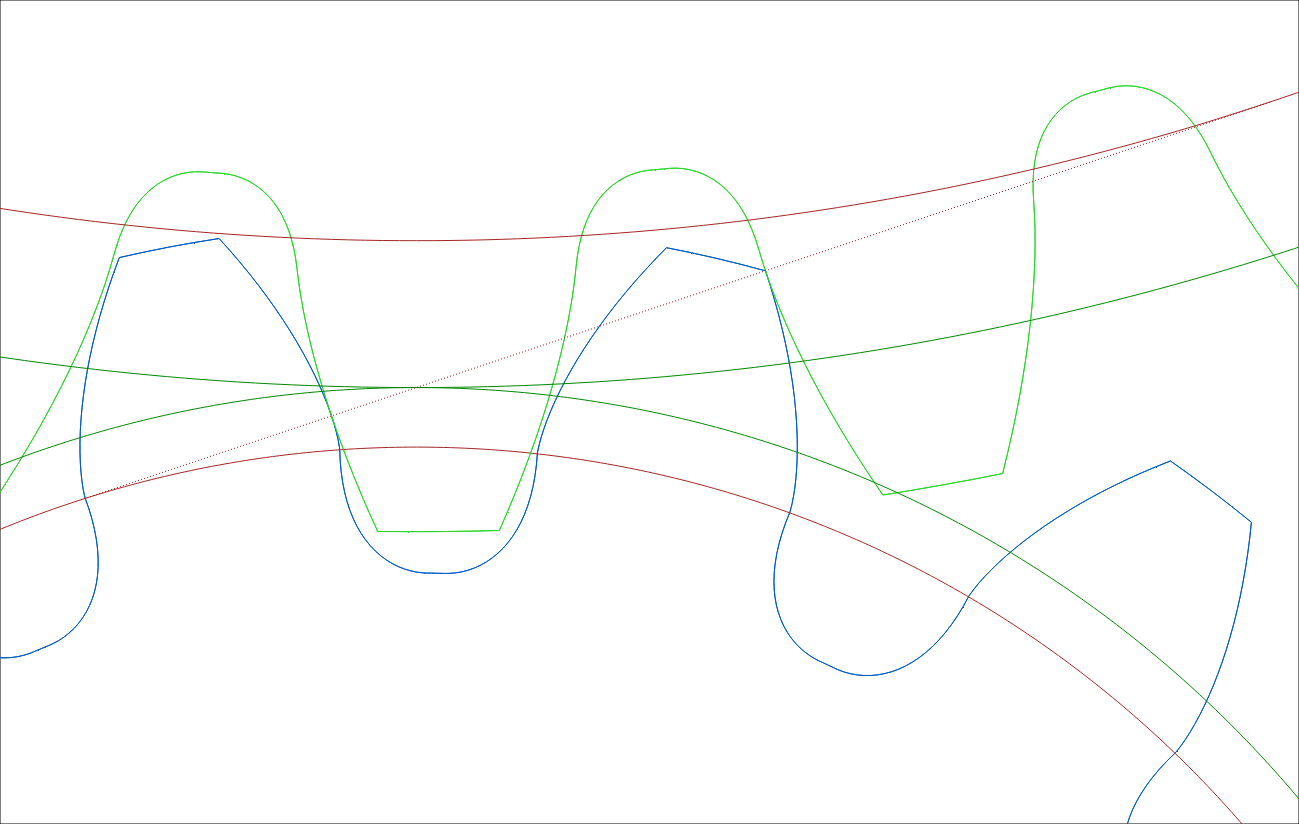

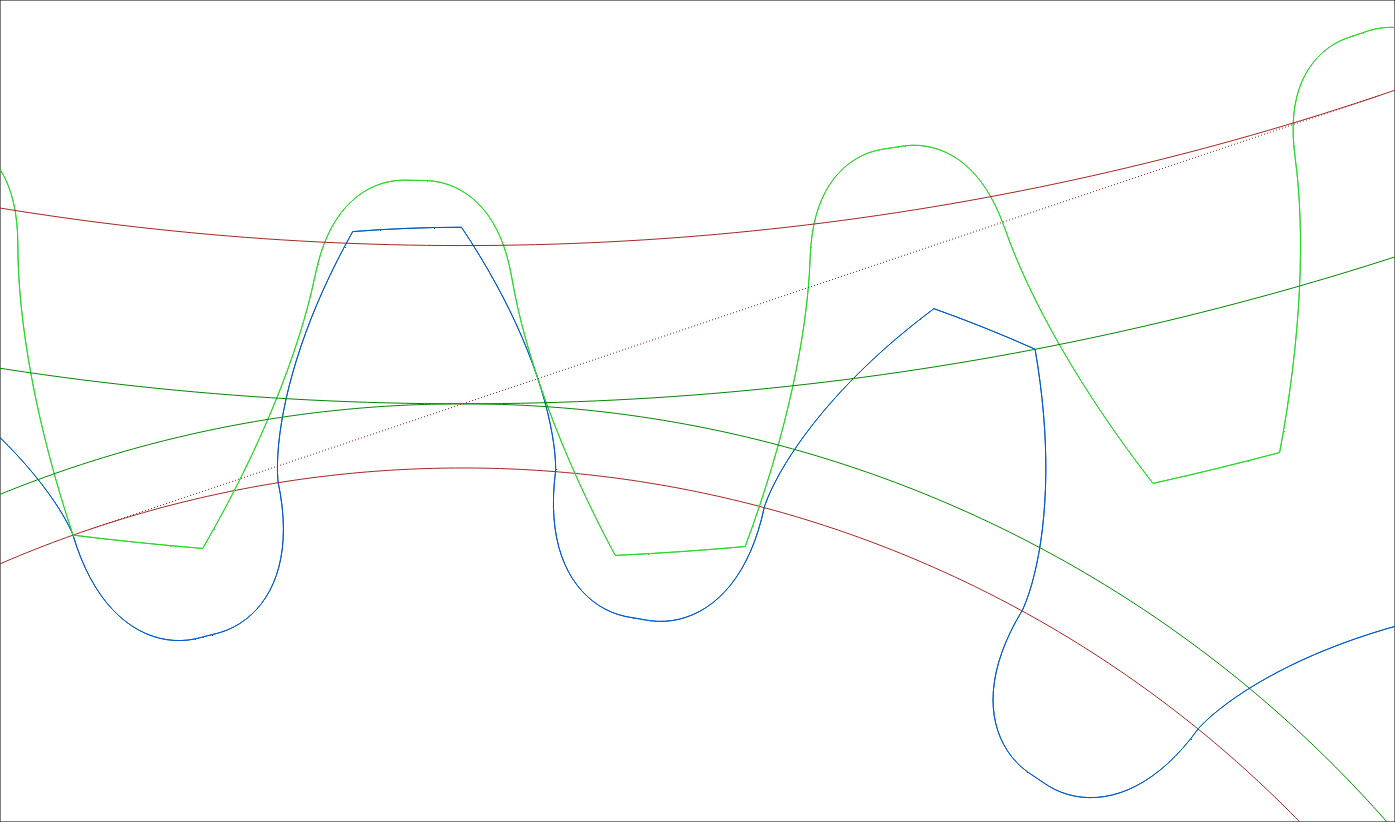

2张啮合图，对应2个临界位置，也就是双齿对啮合与单齿对啮合相互转换的临界位置。

这两个位置之间对应小齿轮一段渐开线，这段渐开线是最容易出现齿面损坏的区域！！！

zengxiaodong

小齿轮齿面上的单齿对啮合区域，越靠近齿根则接触应力越大，同时齿面相对滑动速度也越大，因此，齿面越容易损坏。

DD99

上面的齿轮15齿不采用变位设计也是够大胆的，可以想象齿根滑动系数是很大的。你可以说的是节线处先点蚀但我也可以说是在齿根处先点蚀。图片看明显齿根更严重。否定滑动率是不可取的。
