行星齿轮专用装满滚子类轴承计算软件

hyfjy · 发表于 2011-6-26 21:50

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

行星齿轮在使用中绕自身轴线旋转，传递的扭矩较大，而内孔如用普通轴承一般强度很受影响，耐用度也不够，故许多设计朋友要用到一种全由滚子组成的“轴承”，在设计这种装满滚子的轴承时，要计算小滚道与大滚道的直径，也就是内孔的直径和支承轴的外径，近期从朋友那里看到有关资料，作了一个小软件，可以方便地计算设计的滚子直径，支承轴直径及内孔直径，并给出常用公差。为增加操作观赏性，还画了相应的图。

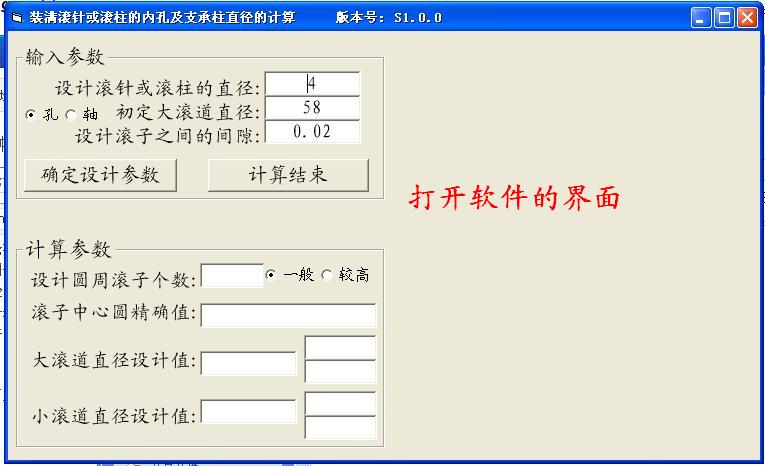

打开软件的界面如下：

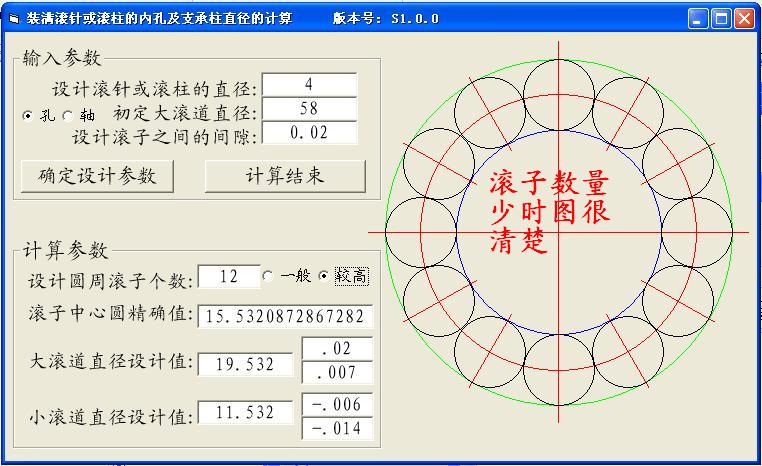

在设定了三个参数：滚子直径，预定大滚道或预定小滚道直径及滚子之间的间隙时，启动“确定设计参数”键后可以得到如下的界面：

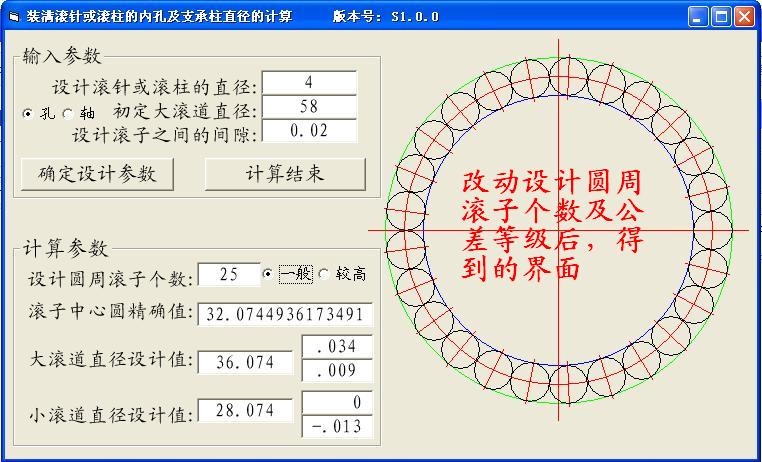

得到的滚子个数（任意可调），滚子中心圆直径（精确值），大滚道直径（经圆整保留三位小数）及小滚道直径（三位小数），大小滚道的公差值，根据资料推荐，一般公差孔取G7，轴取h6；较精密公差，孔取G6，轴取g5（量度小于3150mm），并在右边空白处作出相应成比例的示意图，当改变滚子数量时，下面的所有尺寸联动。

当选择滚子数量与大小滚道合适后，点计算结束键，关闭程序软件，并得到“装满滚子内孔与支承轴计算.DOC”的计算记录文件，除记录所有软件界面上数据外，增加了计算设计轴承的加脂或加油润滑时的最高转速，因为这类轴承的滚子互相有摩擦，故在增大承载力的同时，也牺牲了一些转速。

本次计算的最后界面记录文件如下：

      装满滚针或滚柱的内孔及支承柱直径计算表
软件设计：hyfjy 计算日期：2011-06-26  计算时间：21:45:10
设计输入参数
设计滚针或滚柱的直径： 4
初定大滚道(内孔)直径： 58
   设计滚子之间的间隙： .02
计算输出参数
      设计圆周滚子个数： 12
滚子中心分布圆直径精确值： 15.5320872867282
滚道大径(内孔)设计值： 19.532
               上偏差：+ 0 .02
               下偏差：+ 0 .007
  滚道小径(支承轴)设计值： 11.532
               上偏差：- 0 .006
               下偏差：- 0 .014
本次设计选择较高配合公差等级
采用脂润滑时许用最高转速： 7730 r/min
采用油润滑时许用最高转速： 10300 r/min

想试用的朋友可留下邮箱，试用后提出存在的问题将可得到该款软件的最新升级版本。

下面是整理的这类设计的数学模型和本次计算输出文件的压缩文件》

装满滚子内孔与支承轴计算.rar (507 Bytes, 下载次数: 776)

装满滚针或滚柱的内孔及支承轴直径的计算.rar (40.92 KB, 下载次数: 762)

联想3316 · 发表于 2011-6-27 09:26

怎么有人下没人顶呀，顶一个，看看好用不，我当初设计行星边减时没有这么好的软件啊

联想3316 · 发表于 2011-6-27 09:29

怪不得没人顶呢，楼主这也不是计算软件呀，下载这个有什么用啊

联想3316 · 发表于 2011-6-27 09:32

希望楼主能发个俺试试再说啊 313859327@qq.com

毛永泉 · 发表于 2011-6-27 23:18

把轴承强度计算加里面吧，不然这个软件没有什么大的用处。

gxh789 · 发表于 2011-6-28 00:08

软件不放进去，谁来顶？

hyfjy · 发表于 2011-6-28 21:57

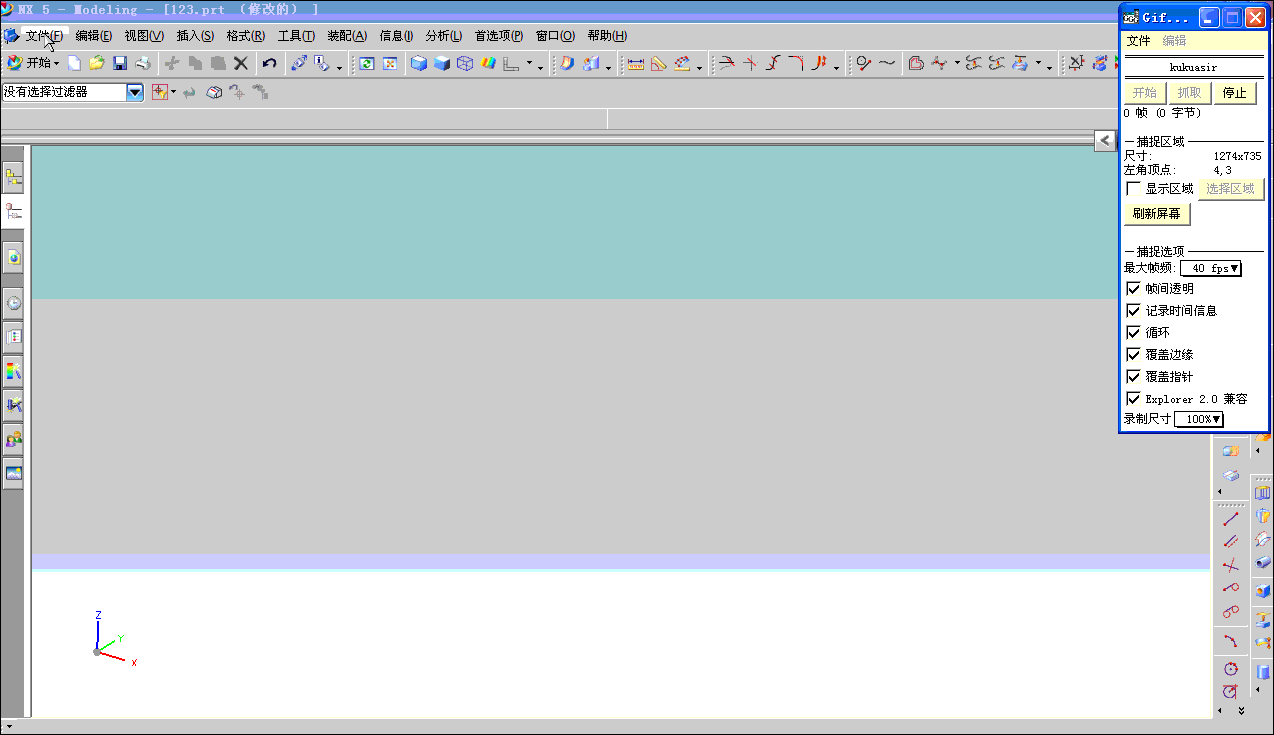

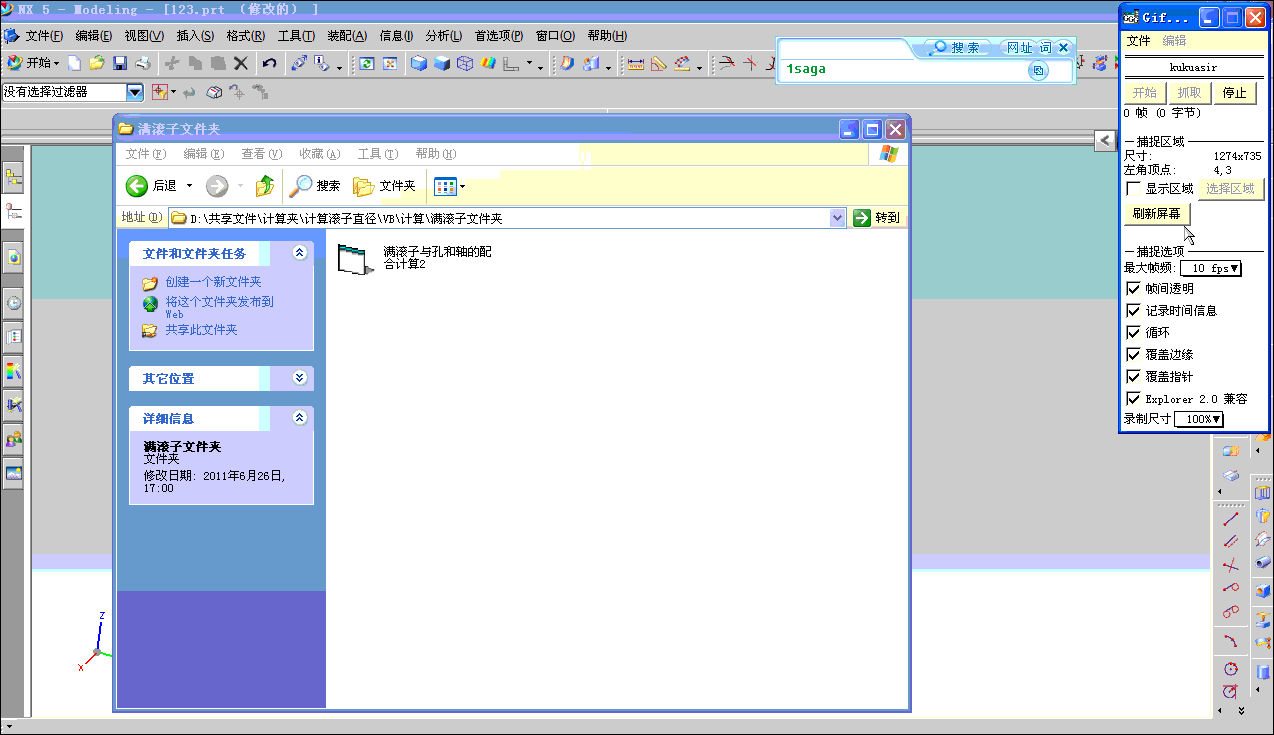

把软件升了一下级，把在UG中进行二次开发的知识用进去，能在设计后软件输出一个二次开发的程序文件，在UG的界面上自动输出设计的“轴承“了：
