行星齿轮专用装满滚子类轴承计算软件

lyshanshi · 发表于 2011-6-29 14:16

谢谢楼主的分享。我来顶。

hyfjy · 发表于 2011-6-29 20:39

本帖最后由 hyfjy 于 2011-6-29 20:50 编辑

谢谢朋友们的关注。任何大事总是从小做起的。
昨天忘了传上整理好的Grip文件，这个文件叫”ZC“，就是轴承，解压后放在无中文路径的文件夹中，打开任意的UG的文件界面后，
点文件，执行，Grip调试，在选择框中找到文件，点OK，就会导入界面，先点单步，再点继续，就完成了轴承的建模过程。

ZC.rar (1.35 KB, 下载次数: 49)

收到软件的朋友在每次计算后有一个“ZC.grs”文件，按前面的示意，进行处理后就会成为“ZC.grx”文件，可以直接导入UG图中，做的轴承位于原点附近，向Z轴方向伸展，是一个组合件哦。

罗文 · 发表于 2011-6-29 21:13

回复 hyfjy 的帖子

看内容挺不错的,想试用下,

wenpingr@qq.com

罗文 · 发表于 2011-6-29 23:12

费老您好，试用了您的软件，有几点疑惑：
1.根据设计滚针之间的间隙不同，孔的大小不同，实际滚针之间不太可能间隙为一致，
2.我们生产中使用：孔的公差一般按F6，轴按h5，有点出入。
按4mm及24针算，间隙0.02为34.798，间隙0.01为34.722。我们圆整为34.7，按公差生产，行星齿轮转动无卡滞。欢迎指正。

JKQ8525350 · 发表于 2011-8-19 10:58

支持楼主，楼主软件能发一个学习下吗，非常感谢

jingon · 发表于 2011-8-20 07:56

NULL

hyfjy · 发表于 2011-8-20 08:19

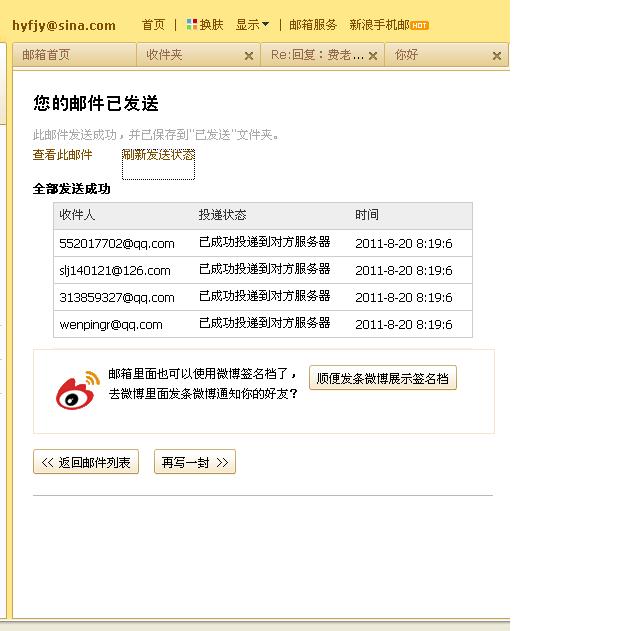

以上软件已发出。

谢谢朋友们的关注，请使用后提出意见，以利于软件不断升级。

wuxudong · 发表于 2011-9-16 12:18

实用好非常好

meigang001 · 发表于 2011-9-18 02:17

看过。。。。学习中

hyf.zj · 发表于 2011-10-29 13:23

楼主能否发一个给我,现正在搞这方面的设计,谢谢,邮箱:hyf.zj@163.com
