行星齿轮专用装满滚子类轴承计算软件

hyfjy · 发表于 2021-9-14 20:56

直齿轮通常有极少量的轴向力，属于因齿向上的少量误差引起的轴向力，这样的轴向力，在齿轮的早期有点影响，，当跑合完成后，轴向力也会逐渐消失了，所以在这样的情况下，不会对轴承的寿命构成威协。但如果是斜齿轮行星机构，是不可以这样使用的，只能用能承受轴向力的轴承了。

zengxiaodong · 发表于 2021-9-16 03:12

不论是普通圆柱滚子轴承，还是满装圆柱滚子轴承，只要是内外套圈带挡边的，都可以承受一定的轴向力。

如果有任何一个套圈不带挡边，自然就不能承受轴向力，想让它轴向受力也不可能啊。

zengxiaodong · 发表于 2021-9-16 03:12

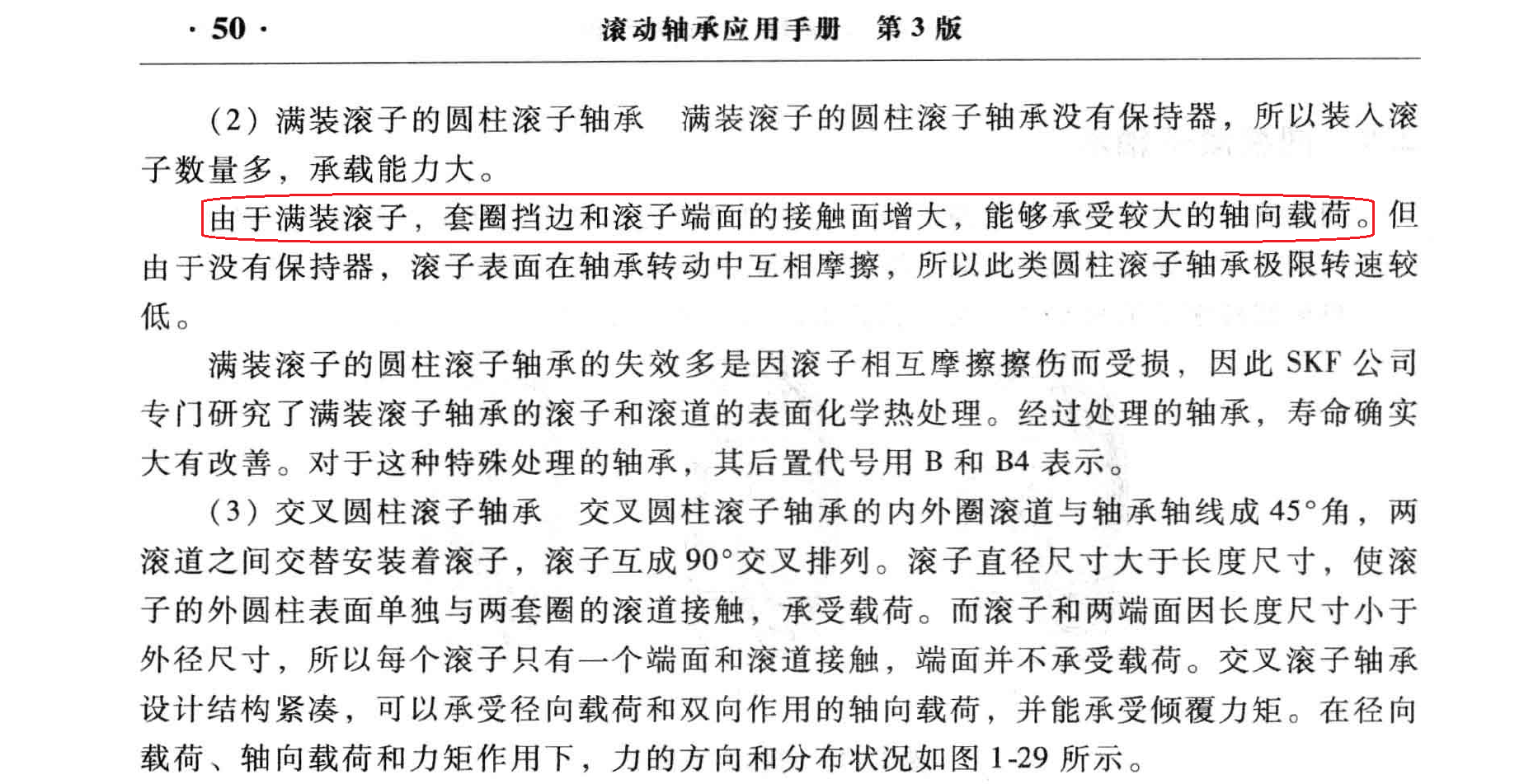

对于圆柱滚子轴承的轴向承载能力，有现成的计算方法，各种轴承技术手册中都有详细的介绍。总的来说，润滑和摩擦发热是决定性的因素，因此转速不能太高，且间断性运转会显著提高轴向承载能力。

在允许的范围内，充分利用圆柱滚子轴承的轴向承载能力，可以避免圆锥滚子轴承的使用，从而大大简化齿轮箱的结构：无需端盖，无需调整游隙等，从而大幅度降低成本。

zengxiaodong · 发表于 2021-9-16 08:58

满装圆柱滚子轴承还有一种径向自锁的结构，内圈可以没有也不会散架，便于装配也便于使用无内圈结构，非常适合于行星轮使用。

满滚动体径向自锁轴承的快速设计.pdf (416.89 KB, 下载次数: 12)

luochangqin · 发表于 2021-9-16 09:20

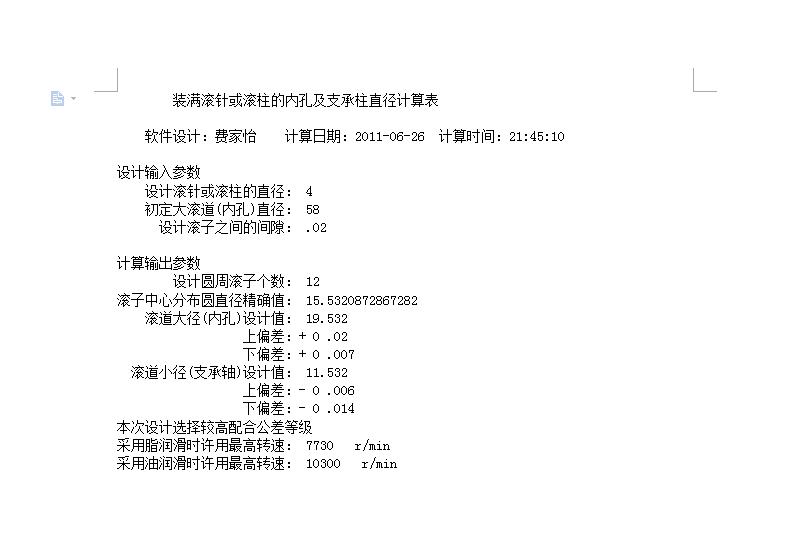

千万别下载，别浪费了齿轮币，根本没有软件，只是一张Word文档而已

，逗你玩儿

sunkun0517 · 发表于 2021-9-26 20:37

楼主可否发我一下，sunkun0517@163.com

zengxiaodong · 发表于 2021-9-28 08:07

zengxiaodong 发表于 2021-9-16 03:12
对于圆柱滚子轴承的轴向承载能力，有现成的计算方法，各种轴承技术手册中都有详细的介绍。总的来说，润滑和 ...

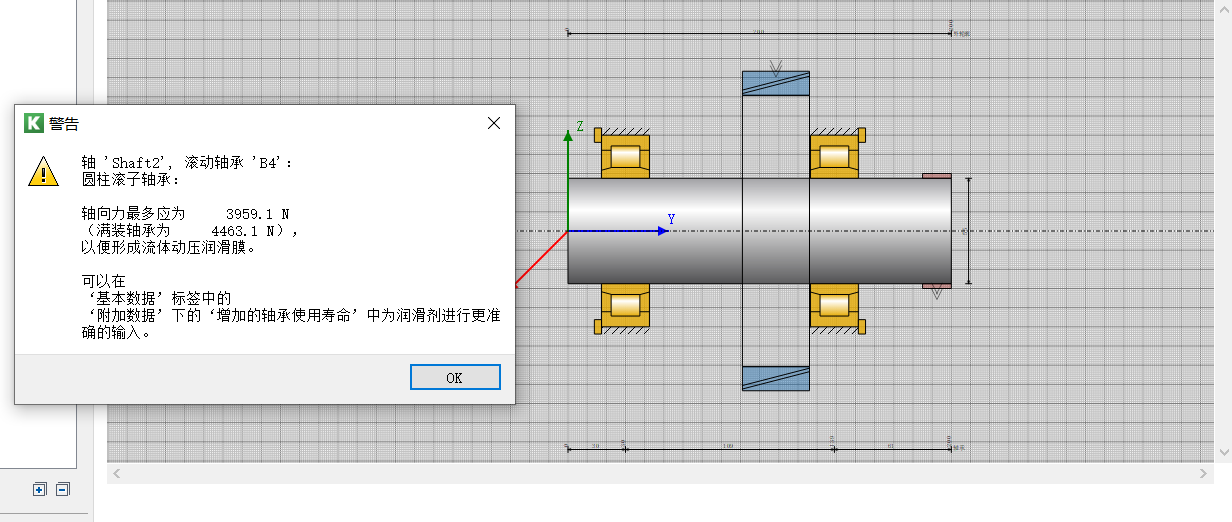

事实上，按照SKF的计算，甚至可以得到滚子端面形成流体动压油膜时的承载能力，这应该是很安全的载荷。

hyfjy · 发表于 2021-10-5 12:06

zengxiaodong 发表于 2021-9-28 08:07
事实上，按照SKF的计算，甚至可以得到滚子端面形成流体动压油膜时的承载能力，这应该是很安全的载荷。

...

无论是行星轴取代满圆柱滚子轴承的内圈还是行星齿轮的内孔充当了轴承的外圈，其材质，热处理，精度，基本上都会低于轴承的相应标准，故最后在计算一些延外的参数时，只能说是参考，而不能认定就是轴承本身的强度。

zengxiaodong · 发表于 2021-10-7 09:13

zengxiaodong · 发表于 2021-10-27 17:06

zengxiaodong 发表于 2021-9-28 08:07
事实上，按照SKF的计算，甚至可以得到滚子端面形成流体动压油膜时的承载能力，这应该是很安全的载荷。

...

滚子端面形成流体动压油膜时的轴向承载能力，与润滑条件密切相关。

也就是说，改变润滑油粘度，或者改变润滑油工作温度，或者转速改变，这三个因素都会显著影响圆柱滚子轴承滚子端面的油膜厚度，也就大幅度改变所允许的轴向负载。
