测试后齿轮根部出现痕迹

81291961

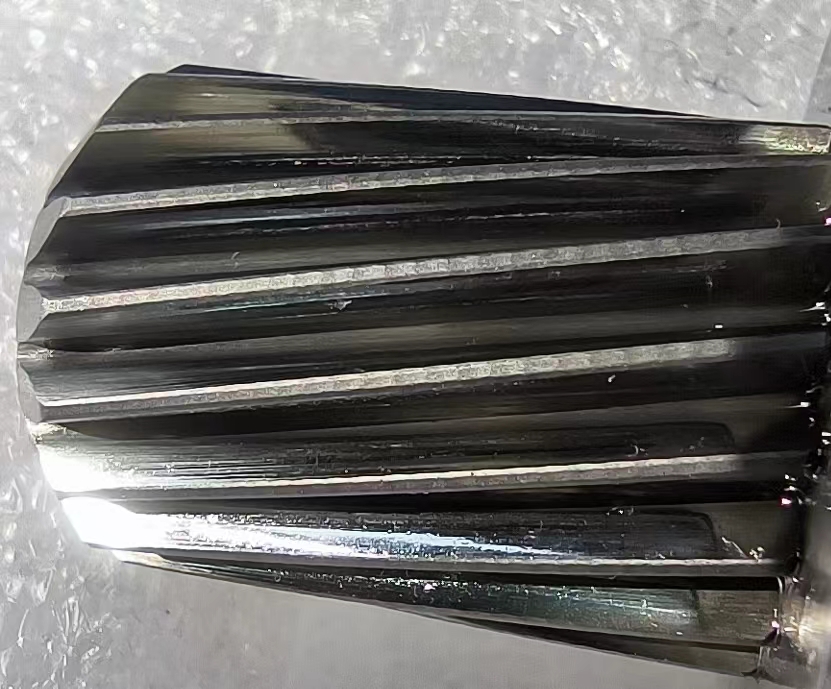

齿轮2月测试后，小轮硬齿面齿轮根部出现痕迹，计算应力是1200mpa，大轮没有痕迹。
个人整理了2个思路，1.润滑油粘度150改到460，2.齿轮喷丸。3.其他方面不考虑
目前遇到问题，KS软件喷丸勾选，计算的接触安全系数结果没有变化，不知道是怎么回事。

michaelyang

改润滑对计算寿命也没影响的哈哈哈哈

hezhihong

什么原因造成的

aaronxu17

轴变形带来的影响？

81291961

michaelyang 发表于 2024-3-11 09:28
改润滑对计算寿命也没影响的哈哈哈哈

有影响的，明显有小幅提升

81291961

hezhihong 发表于 2024-3-11 11:17
什么原因造成的

加载测试，强度不足吧

谢晃-齿轮工程技术

建议检讨：
   实物状态的原设计接触强度安全系数？
      磨齿齿廓形貌检测数据？
         磨齿后齿面金相组织？

cwhcn1

小齿轮渐开线起始圆附近滑动率太大了。

clgclx

我建议,你还是找设计,看看中心距是不是要调整一下,变位系数给的对不对,改一下齿轮参数了,如果齿根压痕太明显,那就是滑动率考虑不够,齿向上偏载就是轴线偏载了,看看两端支撑给的对不对.

hyfjy

cwhcn1 发表于 2024-3-14 11:22
小齿轮渐开线起始圆附近滑动率太大了。

小轮齿根处与大齿轮的齿顶啮合摩擦，大轮齿顶的滑移率通常不会太大的。
