齿轮挖根处有台阶，询解决办法？

tujunsheng04258 · 发表于 2021-5-29 16:59

您需要登录才可以下载或查看，没有账号？注册

x

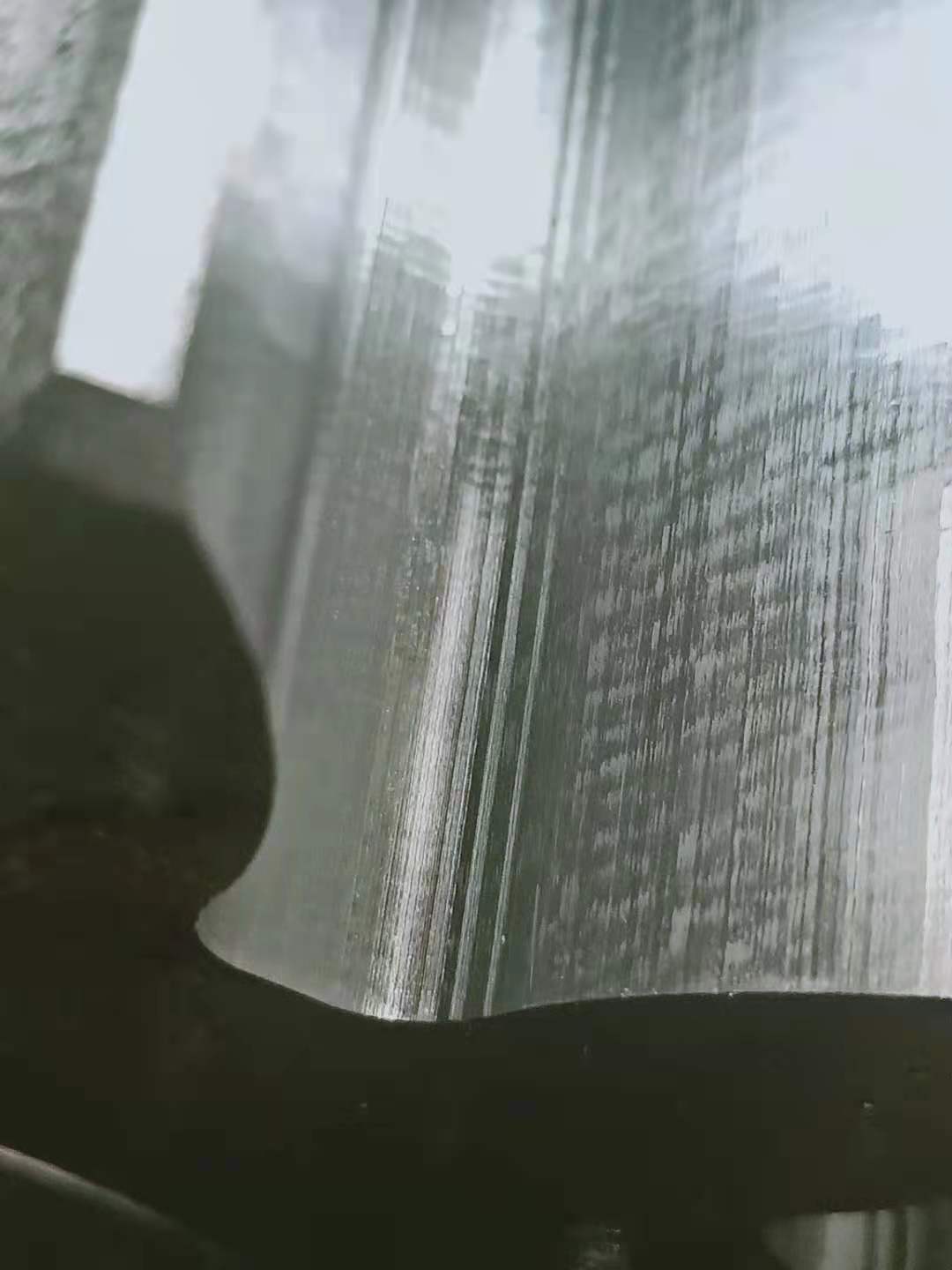

如图，齿根挖根处有台阶，大师们看看，有何解决办法？谢谢！

zengxiaodong · 发表于 2021-5-29 20:12

看不清楚，如果齿根多挖了那就没问题，不会引起应力集中。如果齿根部位挖少了，则会形成台阶导致严重的应力集中，应绝对避免！

hzy · 发表于 2021-5-29 21:03

图片很难说明问题，请把齿轮参数晒出来看看，才可以找问题。

wangqingbin · 发表于 2021-5-30 09:37

有台是不允许的
滚刀应该带触角，形成齿根处挖根，但应保证dNf合格

csg · 发表于 2021-5-30 10:01

齿轮齿数太少，在保证起始工作圆的情况下、增大滚刀触角R。

changqingshu · 发表于 2021-5-30 10:38

hzy 发表于 2021-5-29 21:03
图片很难说明问题，请把齿轮参数晒出来看看，才可以找问题。

同样的问题我纠结两年了，一直没找到合适的解释和解决办法

变速齿轮 · 发表于 2021-6-1 08:54

1、加大滚刀直径，增加滚刀槽数；2、加大滚刀刀尖圆角半径

13640236732 · 发表于 2021-6-1 09:11

这样有台阶不可以的，我们以前也是有过，会应力集中客户不接受，特别是剃齿的时候决不能出现，修刀吧。

变速齿轮 · 发表于 2021-6-2 08:21

少齿数齿轮（齿轴）滚齿时容易出现的问题

tujunsheng04258 · 发表于 2021-6-2 18:00

m=12 Z=13 a20°
