求助，NW形式行星齿轮配齿问题

行者无忌sui

各位大佬，我设计了一套简单的NW行星齿轮，理论上需要对齿才能正常装配，但实际上装配不用对齿也能正常装配和运行，求助帮我分析下原因，谢谢。

具体参数如下：太阳齿：Mn=0.8  α=20°  Za=9 （斜齿β=22.5°）  变位系数Xa=0.6187
                       双联齿大齿：Mn=0.8  α=20°  Zc=42 （斜齿β=22.5°） 变位系数Xc=0.6676
                       双联齿小齿：Mn=1  α=20°  Zd=12 （直齿β=0°）变位系数Xd=0.45
                       内齿圈：Mn=1   α=20°  Zb=60 （直齿β=0°） 变位系数Xb=0.3606
                       中心距：23

行者无忌sui

行星轮数量np=3

yzgys

可以上图看看

13649833152

多级减速，行星齿最好不要开双联齿，组装麻烦

行者无忌sui

13649833152 发表于 2023-9-1 17:03
多级减速，行星齿最好不要开双联齿，组装麻烦

轴向空间受限，选择的的NW形式的行星传动方式

banysh

你的齿数都能被3整除

DD99

双联齿还是要对齿的，也就是必须要一致性，否则你是装不上的，不管什么参数。

Leocrrc

请教下，这个对齿是采用过盈装配，液压胀开调整双联齿轮相位角度吗？

yu123456

中心距怎么对不上啊？太阳轮和双联行星大齿轮的中心距为21.298，内齿圈是23；双联行星齿轮在加工时必须对齿，装配不对齿间隙大点虽然能装配的上，但震动很大。

行者无忌sui

yu123456 发表于 2023-9-25 10:00
中心距怎么对不上啊？太阳轮和双联行星大齿轮的中心距为21.298，内齿圈是23；双联行星齿轮在加工时必须对齿 ...

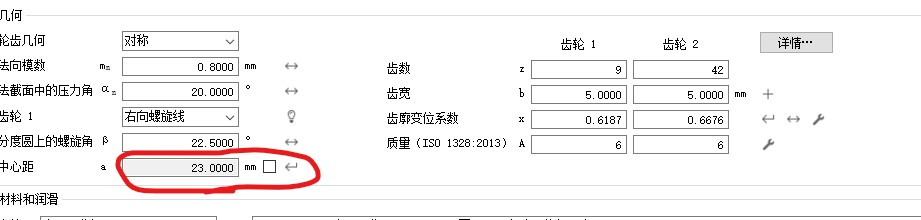

我算出中心距没问题啊
