解决行星齿轮噪音问题

xcy1229 · 发表于 2024-8-12 11:07

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

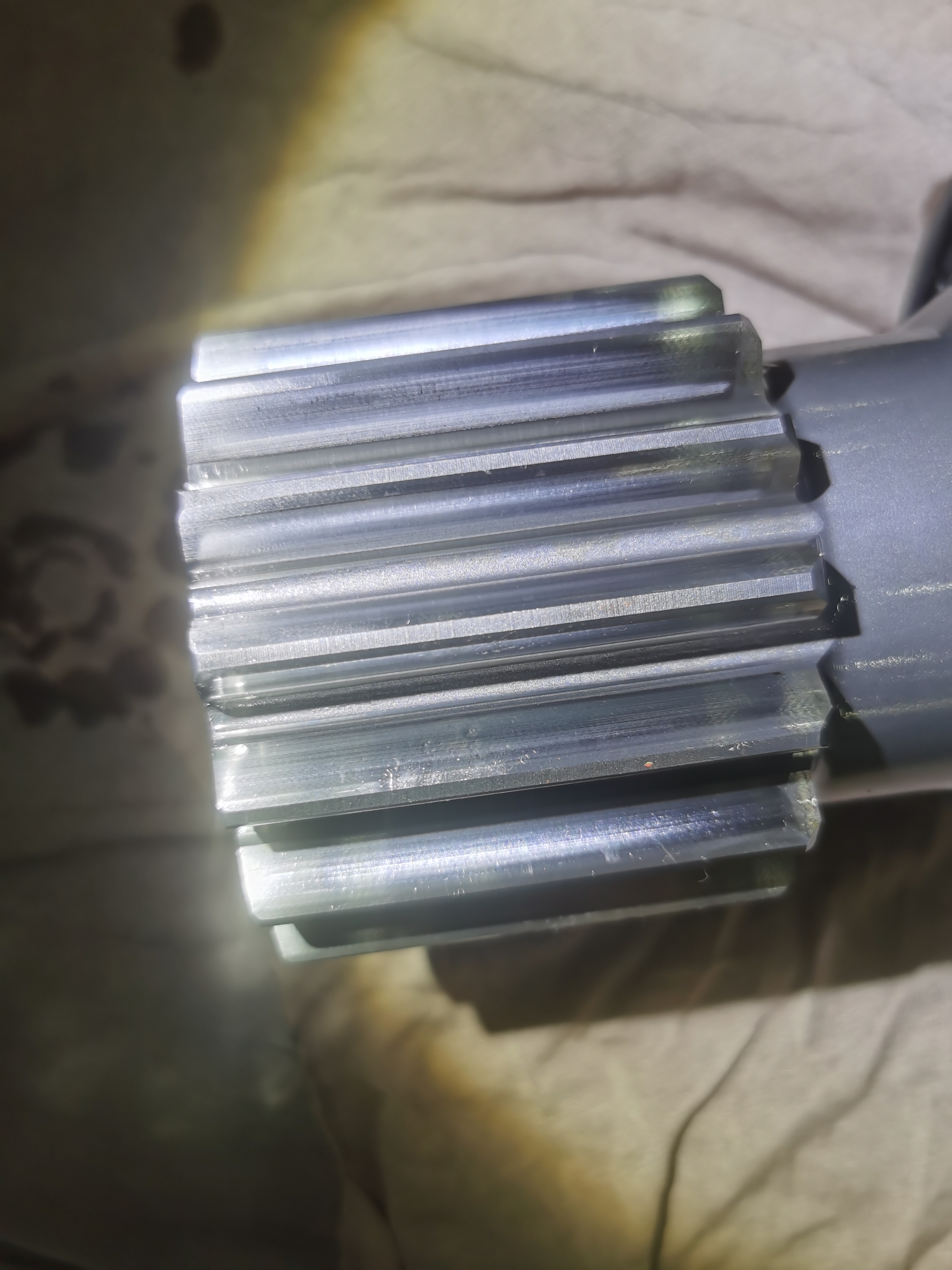

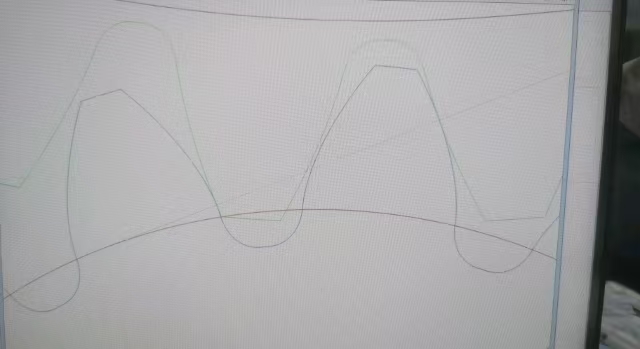

向各位路过的老师请教一下，一级7.5速比的行星齿轮，在1500转输入时，运转噪音高达86~90分贝，已使用了半年多，齿轮的啮合情况如附件，太阳轮工作齿面的中下部每个齿都有一段约2mm宽非正常磨损区域，感觉像是行星轮齿顶在啮合最后滑出时造成的，还请帮忙指点一下追查、改进方向；
齿轮零件精度检测合格，不低于6级精度
（行星参数：Z1/Z2/Z3=12/44/104，行星架中心距152.5，太阳轮变位系数+0.3471；齿宽70）

魔力仿真 · 发表于 2024-8-14 13:49

太阳轮齿数是16
有没有做过接触斑点试验
只有1500rpm左右振动异常吗？是的话可能是共振问题

wcy2008 · 发表于 2024-8-14 14:01

兄弟，你这个齿轮模数多少？太阳轮12个齿太少了，容易根切，你这个齿轮参数好像有问题。

FES123 · 发表于 2024-8-14 17:06

m=5 n=3 太阳轮z=16 对吗?

284618282 · 发表于 2024-8-15 07:29

楼主，你确定参数对么？

DD99 · 发表于 2024-8-15 08:06

可以考虑把行星轮改为43齿，适当加大太阳轮变位（0.55）。

xcy1229 · 发表于 2024-8-15 12:18

FES123 发表于 2024-8-14 17:06
m=5 n=3 太阳轮z=16 对吗?

对对对，手误输错错，太阳轮16齿，模数5

xcy1229 · 发表于 2024-8-15 12:19

wcy2008 发表于 2024-8-14 14:01
兄弟，你这个齿轮模数多少？太阳轮12个齿太少了，容易根切，你这个齿轮参数好像有问题。

不好意思，手误输错错，太阳轮是16齿，模数5

xcy1229 · 发表于 2024-8-15 12:24

魔力仿真发表于 2024-8-14 13:49
太阳轮齿数是16
有没有做过接触斑点试验
只有1500rpm左右振动异常吗？是的话可能是共振问题

应该不是共振，输入转速1000转左右的时候噪音还行，转速加到1400-1500，输入部分有啸叫的声音

jc123gear · 发表于 2024-8-15 15:00

齿轮的设计或精度有问题，一般都是全域会或多或少有问题！有问题是负载在某个速度有问题，且你讲输入有部分啸叫！输入是电机吗？会不会是电机的转子有问题？
