一侧的齿形和齿向不好

小学渣

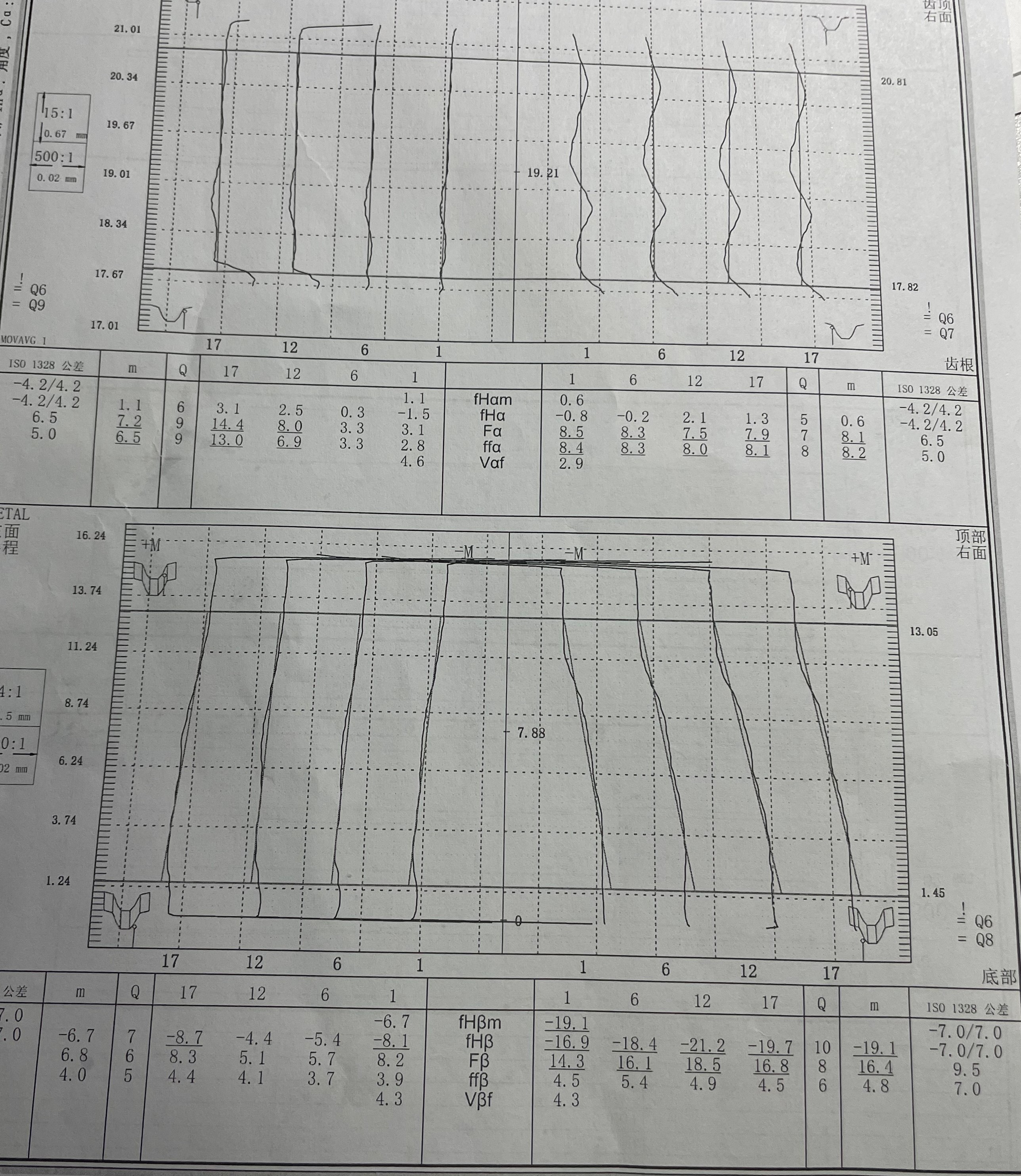

各位大神好，本人初学者最近遇到一个问题，二次精滚齿轮0.76模，22齿，螺旋角-26.5°，硬质合金滚刀已经检测没有问题，现出现右齿面齿形中凹，突起，右齿向斜率负值，想问问各位解决方案和出现这种现象的原因，谢谢

小学渣

滚刀两端跳动和工装跳动都是好的，产品的齿圈跳动也是好的

changqingshu

你这设备是数控滚，还是普通滚，有没有用上顶尖，轴向进刀导轨，上顶尖不在工件旋转中心！

michaelyang

滚刀两端跳动和工装跳动都是好的，产品的齿圈跳动也是好的

朝颜@夕颜

换把滚刀试一试吧，刀具原因比较大。或者产品是否没有固定好，加工中有偏移。

小学渣

changqingshu 发表于 2022-12-1 08:53
你这设备是数控滚，还是普通滚，有没有用上顶尖，轴向进刀导轨，上顶尖不在工件旋转中心！

您好，是数控滚，卧滚，两顶尖定位和测量时是一个基准，机床顶尖没有问题，我们用这个机床加工其他产品没有任何问题，但是这个产品就出现了这种情况。

hpy

刀具两端跳动多少？齿向虽然两边有差距但也不是刀具导致的，可能是机床顶尖偏小导致的，应该是轴类零件吧。

小学渣

hpy 发表于 2022-12-1 10:58
刀具两端跳动多少？齿向虽然两边有差距但也不是刀具导致的，可能是机床顶尖偏小导致的，应该是轴类零件吧。

是的，长轴类零件，刀具两端跳动杠杆百分表1-1.5um。之前用这个床子干这个产品没有任何问题，但是这次我们改进了一下齿轮参数，全齿深加深，换了一把刀具后出现的这种情况，齿向问题不知道是什么原因导致的。

changqingshu

michaelyang 发表于 2022-12-1 09:46
滚刀两端跳动和工装跳动都是好的，产品的齿圈跳动也是好的

如果上顶尖不在工作台的旋转中心话，单独打外圆跳动是检不出跳动的，需要把表架在工作台上，表随着工作台旋转，检验上顶尖跳动，看看上顶尖是不是在工作台的旋转中心！

小学渣

changqingshu 发表于 2022-12-1 11:32
如果上顶尖不在工作台的旋转中心话，单独打外圆跳动是检不出跳动的，需要把表架在工作台上，表随着工作台 ...

您好，谢谢回复。
如果不在旋转中心，齿向上为啥一面是好的，另一面不好呢？
