滚齿问题啊，各位师傅帮忙看一下

lengdongfang · 发表于 2020-9-14 14:12

您需要登录才可以下载或查看，没有账号？注册

x

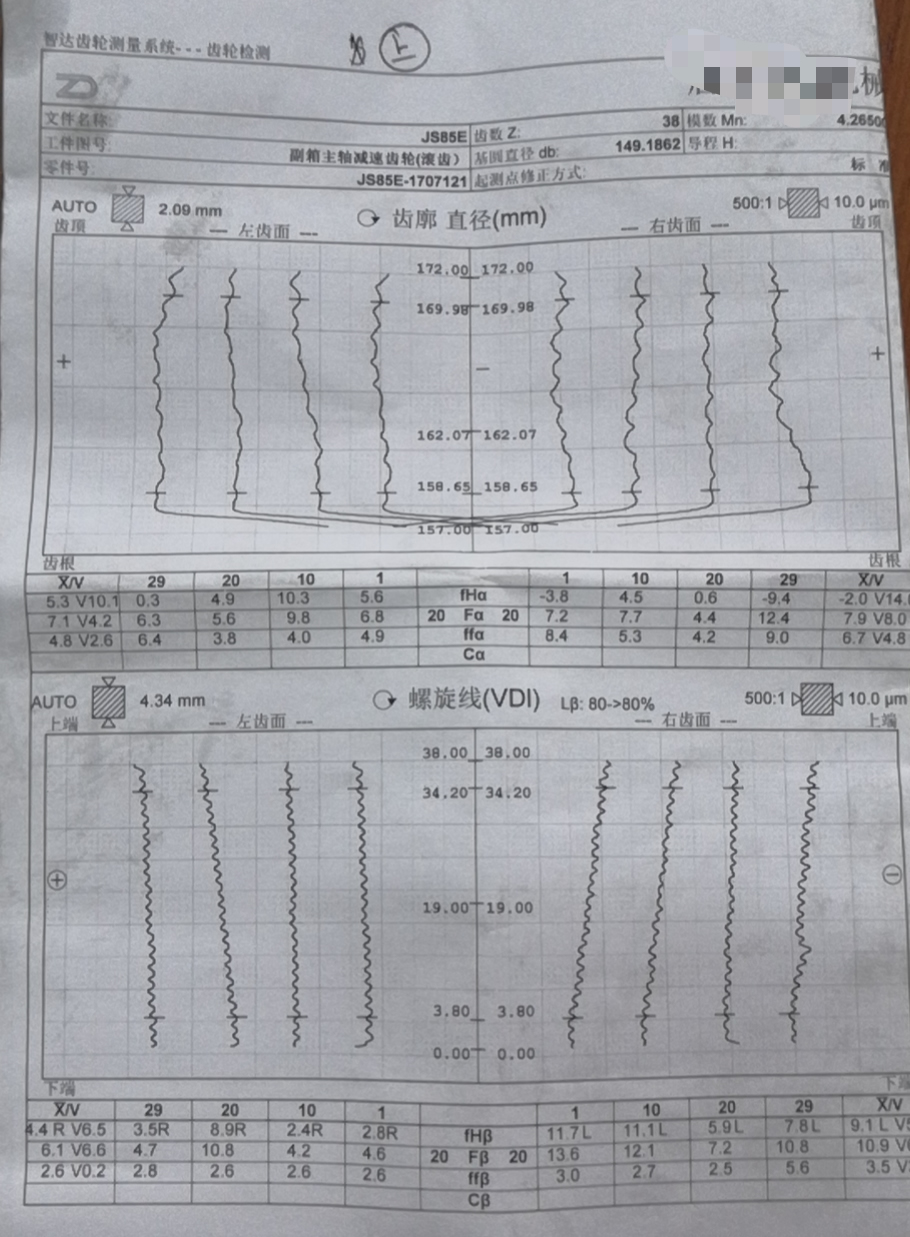

各位师傅帮忙看一下滚齿的齿形齿向我看齿向咋带锥度？怎么回事已经排除了测量和材料的问题，基本肯一确定是滚齿机的问题不知道该怎么调整

lianyuxiaohu · 发表于 2020-9-14 16:36

第一种情况齿部硬度太高精切的时候滚刀切不动让刀第二种情况切削量太大滚刀在震刀第三种刀磨损比较厉害修刀的时候少了修行的工艺看你这情况应该是滚刀出问题了

lengdongfang · 发表于 2020-9-15 07:51

lianyuxiaohu 发表于 2020-9-14 16:36
第一种情况齿部硬度太高精切的时候滚刀切不动让刀第二种情况切削量太大滚刀在震刀第三种刀磨损比 ...

非常感谢！！

莫失莫 · 发表于 2020-9-15 11:37

滚齿机设备精度损失后，加工产品可能会有这种情况。
1、看你齿向Fβ也符合标准，再加上是滚齿，还有精加工，可以继续加工观察情况；
2、设备重启，热机后再加工，看看齿向是否有变化；
3、滚齿齿向为设备差动保证，出现这种对称锥度可采用滚侧锥的方式，Z轴差值进行手动补偿

lengdongfang · 发表于 2020-9-15 16:58

莫失莫发表于 2020-9-15 11:37
滚齿机设备精度损失后，加工产品可能会有这种情况。
1、看你齿向Fβ也符合标准，再加上是滚齿，还有精加工 ...

谢谢！热机的话只空运行就行还是需要上件加工？

longgulei · 发表于 2020-9-18 09:57

你是滚齿，不是磨齿，想达到几级啊？兄弟

changqingshu · 发表于 2020-9-22 08:17

这精度看似达到精滚状态了，有什么问题吗，连续检几件，然后几件报告做对比，若齿形齿向形状很规律，装刀且没问题的话，滚刀轴向方向没有窜动的话，齿形还是这样的话，那有可能是滚刀齿形制作有问题，齿向方面若几件下来，还是这个倒“八”的趋势，那有可能跟床子有关系了，
另外，产品要求是几级啊，切削速度是多少，

变速齿轮 · 发表于 2020-12-4 10:44

从图形看，你的零件或夹具的端跳需要控制，另外可能未使用小立柱上顶尖或小立柱上顶尖向远离大立柱方向偏移

wangqingbin · 发表于 2020-12-5 08:17

用标准圆柱测量棒，测量90°测母线。调整机床上顶尖

wyhsbp7878 · 发表于 2021-3-25 16:59

工件的端跳可能大
