帮忙分析一下齿形齿向图

发表于 2023-2-7 17:18 | 显示全部楼层 |阅读模式

本帖子中包含更多资源。

您需要登录才可以下载或查看，没有账号？注册

x

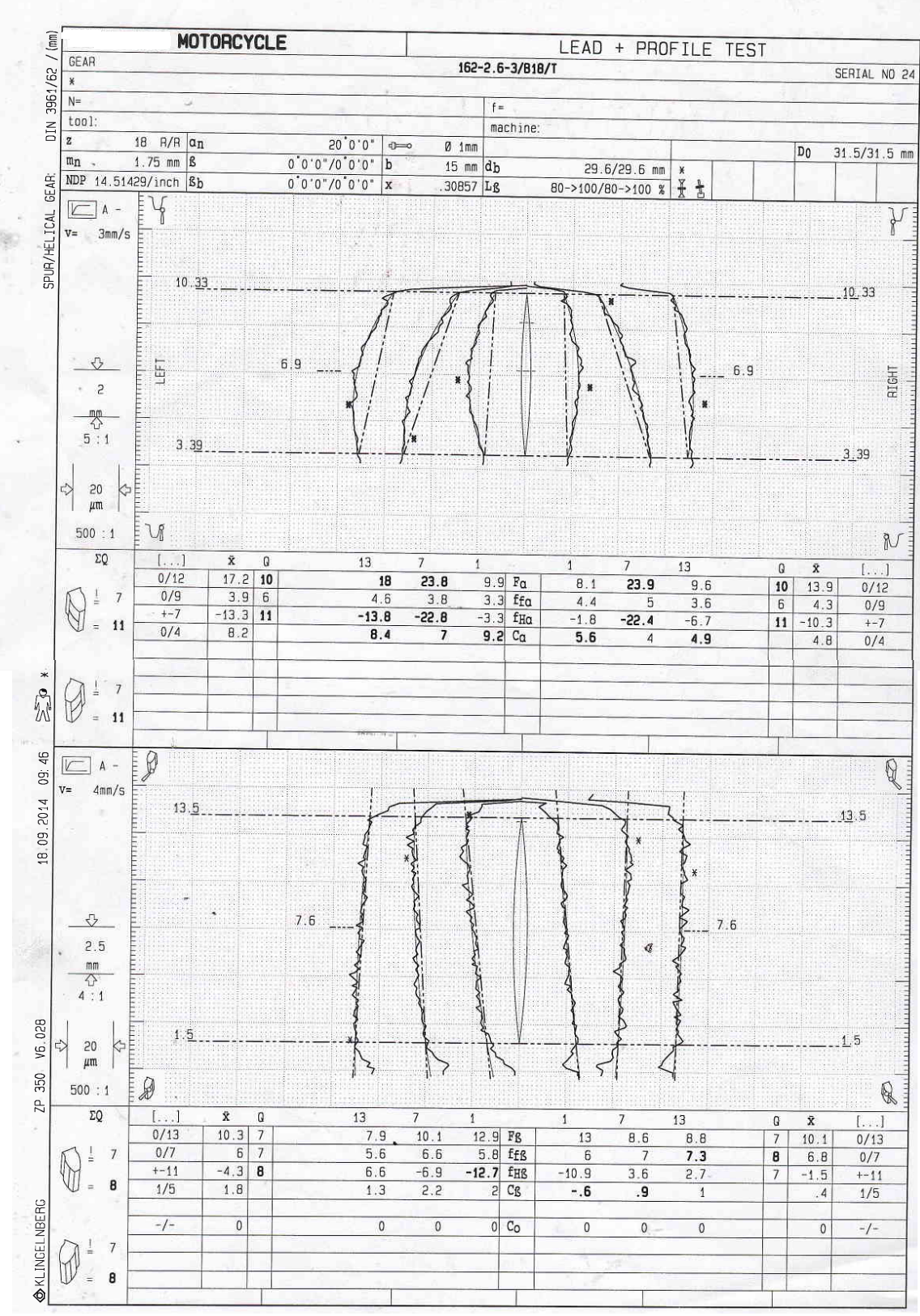

滚齿加工的，齿向如图所示，如何改善

相关帖子

【忘记密码、忘记用户名、忘记Email，如何找回？】

回复

发表于 2023-2-8 09:50 | 显示全部楼层

齿形齿向有点带鼓形的，滚齿滚好后续不加工吗？

【如果获得“齿轮币”？获得“齿轮币”的几种方式：】

回复

发表于 2023-2-9 20:39 | 显示全部楼层

假如滚齿后，还要渗碳淬火
这个热前的齿形，齿向形状还可以

【忘记密码、忘记用户名、忘记Email，如何找回？】

回复

chuandong-chuan

发表于 2023-2-10 14:39 | 显示全部楼层

楼主要表达的是什么意思？

【如果获得“齿轮币”？获得“齿轮币”的几种方式：】

回复

发表于 2023-2-10 16:20 | 显示全部楼层

楼主在问热变形吗？这个需要看你产品的形状，请出示产品图

回复

发表于 2023-2-11 08:19 | 显示全部楼层

以滚齿来说，已经算是挺好的了

回复

发表于 2023-2-13 10:29 | 显示全部楼层

这是基准问题，检测基准与加工基准是否一致？

回复

发表于 2023-2-13 10:33 | 显示全部楼层

散差大，检测基准与加工基准是否一致，或者定位基准精度。

回复

发表于 2023-2-18 13:36 | 显示全部楼层

滚齿这样，已经可以了

回复
